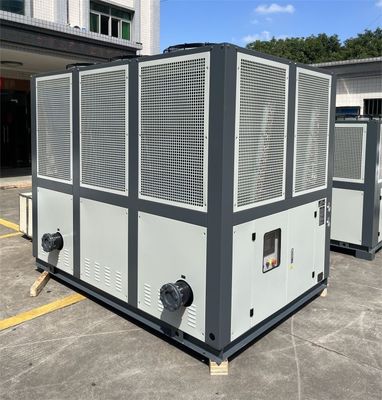

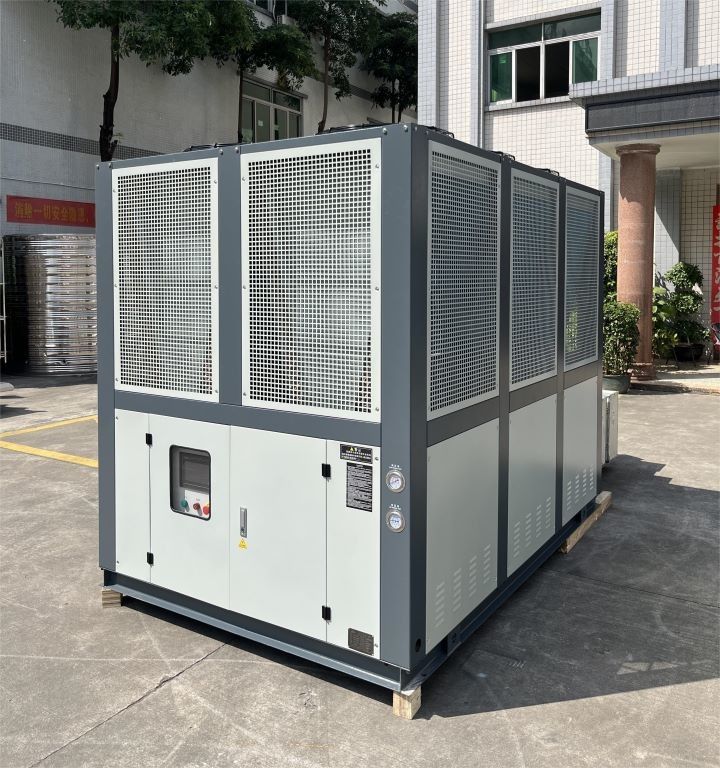

JLSF-75HP PLC 480 فولت المبردة بالهواء المبردة بالماء الدنمارك Danfoss ضاغط الدورية
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-75HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC/كمبيوتر صغير/شاشة تعمل باللمس 7 بوصة |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-35 ℃ | نوع الضاغط: | الدنمارك دانفوس ضاغط حركة |
| المبخر: | شل وأنبوب | مكثف: | زعنفة |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | التكرار: | 50 هرتز/60 هرتز |
| المبردات: | R410a | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | مضخة عمودية متعددة المراحل | الضمان: | 12 شهراً |
| إبراز: | سخان مياه بمبرد هوائي بقوة 480 فولت,جهاز تبريد المياه المبرد بالهواء بواسطة PLC,PLC Air Cooled Water Chiller |
||
منتوج وصف
JLSF-75HP مطاردة بالهواء المبردة بالماء باستخدام الدنمارك دانفوس ضاغط الدورية
وصف المنتج:
المبرد بالهواء (بالإنجليزية: Air-cooled scroll chiller) هو جهاز يستخدم في أنظمة التبريد وتكييف الهواء يستخدم تقنية المكثف المبرد بالهواء ومكثف الدوران.
المبردات المبردة بالهواء تستخدم مكثف مبرد بالهواء لتبديد الحرارة. المكثف هو عنصر مهم في دورة التبريد.إنه يبرد ويحول غاز المبرد ذو درجة حرارة عالية وضغط عالي إلى سائل ذو ضغط عاليعادةً ما تستخدم أجهزة التبريد التقليدية مكثفًا يتم تبريده بالماء لتبديد الحرارة وتحتاج إلى توصيلها ببرج تبريد أو مصدر مياه آخر للتبريد.يستخدم المبرد المبرد بالهواء مروحة لتنفخ عبر الزعانف على سطح المكثف لإزالة الحرارة وتحقيق تبديد الحرارة.
المبردات المتحركة المبردة بالهواء لها العديد من المزايا على المبردات التقليدية المبردة بالماء. أولاً ، لا تحتاج إلى توصيلها بمصدر مياه خارجي ، مما يجعل التثبيت أكثر ملاءمة.ثانياً، وبما أنه لا توجد معدات إضافية مثل مضخات المياه وأبراج التبريد، فإن النظام أبسط ويأخذ مساحة أقل.أجهزة التبريد المتحركة المبردة بالهواء عادة ما تكون ذات نسبة كفاءة طاقة عالية ويمكن أن توفر تأثيرات تبريد مستقرة.
خصائص المنتج:
جهاز التبريد المتحرك المبرد بالهواء هو نوع خاص من أجهزة التبريد ذات الخصائص التالية:
1قدرة التبريد الفعالة:يستخدم المبرد المتحرك المبرد بالهواء ضاغطًا متحركًا وله قدرة باردة فعالة. يمكن أن يوفر قدرة باردة قوية وهو مناسب لاحتياجات التبريد الكبيرة أو عالية الحمل.
2نظام تبريد مستقل:المبرد بالهواء يستخدم نظام التبريد بالهواء المستقل لتبديد الحرارة إلى البيئة المحيطة من خلال المروحةلا يتطلب مصادر مياه تبريد إضافية أو أبراج تبريد، مما يجعلها أكثر ملاءمة وتوفير المساحة.
3التحكم والتعديل التلقائي:المبردات المتحركة المبردة بالهواء عادة ما تكون مجهزة بأنظمة تحكم أوتوماتيكية متقدمة يمكنها مراقبة وتعديل حالة تشغيل نظام التبريد.يمكن أن تبدأ وتتوقف تلقائيًا وفقاً للاحتياجات الفعلية، ويقومون بتحكم دقيق في درجة الحرارة وفقًا لمجموعة درجات الحرارة المحددة.
4توفير الطاقة وحماية البيئة:بسبب استخدام نظام تبريد هواء مستقل ، فإن المبردات المرتفعة المبردة بالهواء لديها استهلاك طاقة أقل من المبردات المبردة بالماء.لا يتطلب تشغيل مضخة المياه وتداول المياهفي الوقت نفسه ، لأنه لا توجد حاجة إلى برج تبريد ، يتم تقليل معالجة المياه واستخدام المواد الكيميائية ، مما يجعلها أكثر صديقة للبيئة.
5التثبيت المرن والتنقل:المبردات المبردة بالهواء عادة ما يكون لها تصميم مضغوط وقاعدة عجلات لسهولة التثبيت والحركة.يمكن ترتيبها بمرونة وتعديلها حسب الحاجة وهي مناسبة لمختلف المواقع والتطبيقات، بما في ذلك الإنتاج الصناعي والمباني التجارية والتبريد المؤقت للأحداث.
مبدأ العمل:
يمكن تقسيم مبدأ عمل جهاز التبريد المتحرك المبرد بالهواء إلى جزأين رئيسيين: دورة التبريد ودورة تبديد الحرارة.
جزء دورة التبريد:
1الضغط:جوهر دورة التبريد هو ضاغط الدورية. ضاغط يمتص في درجة حرارة منخفضة وضغط منخفض غاز التبريد،ومن ثم يزيد من ضغطه ودرجة حرارته من خلال الدوران والضغط.
2التكثيف:الغاز المبرد المضغوط ذو درجة حرارة عالية وضغط عالي يدخل المكثف المبرد بالهواء في المكثف، ينفخ مروحة تبريد الهواء الخارجي فوق زعانف المكثفمما يسبب غاز المبرد لتبديد الحرارة وتبريدعندما يتم تبريد غاز المبرد، فإنه يتحول إلى سائل عالي الضغط.
3التوسع:يدخل المبرد السائل ذو الضغط العالي إلى البخار من خلال صمام التوسع (جهاز التبديل). وظيفة صمام التوسع هي خفض ضغط المبرد ،مما يجعلها تتوسع بسرعة، وبالتالي خفض درجة الحرارة والضغط.
جزء دورة تبديد الحرارة:
1التبخر:يُدخل المبرد المنخفض الحرارة والضغط المنخفض الموسع إلى البخار. يتم تثبيت أنبوب أو مشعّل ذو أجنحة داخل البخار. من خلال الاتصال بالماء أو الهواء الذي سيتم تبريده، يتم إدخال المبرد إلى المبرد.يمتص الحرارة ويبرد الماء أو الهواء.
2إمدادات المياه الباردةيتم إرسال الماء المبرد في المبخر إلى المعدات أو النظام الذي يحتاج إلى التبريد لاستيعاب الحرارة وخفض درجة الحرارة.
3دورة التبريد:يتم نقل المياه الباردة مرة أخرى إلى المعدات أو النظام لتبريد من خلال مضخة التداول وتدور للتبريد ، مما يشكل دورة مغلقة.
خلال العملية بأكملها، يكتمل المبرد دورة الضغط والتكثيف والتوسع والتبخر تحت تأثير الضاغط، ويمتص ويقوم بإطلاق الحرارة،وبالتالي تحقيق تأثير التبريد من الماء البارديزيل المكثف المبرد بالهواء الحرارة من خلال مروحة لضمان أن المبرد يمكن أن يستمر في التبريد والتداول خلال الدورة.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام المراوغة |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات الصغيرة المبردة بالهواء مناسبة للعديد من الصناعات والتطبيقات المختلفة ، بما في ذلك على سبيل المثال لا الحصر:
1صناعة الإلكترونيات:يمكن أن توفر المبردات الصغيرة المبردة بالهواء التبريد للمنتجات المتطورة مثل أشباه الموصلات والبصريات والمكونات الإلكترونية لضمان التشغيل الطبيعي للمعدات.
2صناعة الأدوية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء تأثير تبريد مستقر للصلة في عملية إنتاج الأدوية التي تتطلب التحكم في درجة الحرارة ، وضمان جودة وسلامة الأدوية.
3صناعة الأغذية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للعلاقات التي تتطلب ضبط درجة الحرارة أثناء معالجة الأغذية وتخزينها ونقلها لضمان جودة الأغذية وسلامتها.
4صناعة البلاستيك:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للروابط التي تسيطر على درجة الحرارة في صب الحقن البلاستيكي ، صب النفخ ، صب التطويق ، إلخ.لضمان جودة المنتج وكفاءة الإنتاج.
5الصناعة الكيميائية:المبردات الصغيرة المبردة بالهواء يمكن أن توفر التبريد للعلاقات التي تحتاج إلى ضبط درجة الحرارة في عملية الإنتاج الكيميائي لضمان جودة وسلامة المنتجات الكيميائية.
بشكل عام ، تكون المبردات الصغيرة المبردة بالهواء مناسبة لمختلف المناسبات التي تتطلب التبريد ، وتوفر حلول تبريد فعالة ومستقرة وموثوقة لمختلف الصناعات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
الاحتياطات لاستخدام المبرد؟
عند استخدام جهاز تبريد المياه، تحتاج إلى الانتباه إلى الأمور التالية:
1عملية آمنة:تعرف على دليل التشغيل وإجراءات التشغيل الآمنة للمبرد وتتبعها.التأكد من أن المستخدمين لديهم التدريب والمهارات اللازمة وفهم مبادئ تشغيل وتدابير الاحتياط الأمنية للمعدات.
2السلامة الكهربائية:تأكد من أن الاتصالات الكهربائية للمبرد تتوافق مع المعايير والمتطلبات الكهربائية.تجنب زيادة الحمولة في منافذ الكهرباء وتأكد من أن خطوط الكهرباء موثوقة وتتم فحصها بانتظام.
3إدارة جودة المياه:إذا كان المبرد يستخدم نظام تبريد مياه، انتبه إلى إدارة جودة المياه وصيانتها.تحقق من جودة المياه بانتظام واغسل أو استبدل المرشحات في نظام تبريد المياه الخاص بك لتجنب تراكم القوالب والقذارة.
4تحكم درجة الحرارة:ضبط ومراقبة معايير التحكم في درجة حرارة المبرد حسب الحاجة. تأكد من أن نطاق درجة الحرارة المحدد يلبي متطلبات التطبيق وتعديل التحكم في درجة الحرارة على الفور لتلبية الاحتياجات.
5صيانة:إجراء صيانة منتظمة على المبرد، بما في ذلك تنظيف المكثف، والتحقق من دقة جهاز استشعار الضغط و جهاز استشعار درجة الحرارة، وتشحيم الأجزاء المتحركة.اتبع إرشادات الصيانة و الجدول الزمني المقدم من قبل الشركة المصنعة.
6. تسوية المشاكل:إذا فشل جهاز التبريد أو كان غير طبيعي، تحقق أولاً مما إذا كان مصدر الطاقة والاتصالات الكهربائية طبيعية.يجب عليك التواصل مع موظفي الصيانة المهنيين لحل المشاكل والإصلاحوتجنب إصلاحها أو تشغيلها بنفسك.
7متطلبات البيئة:عند تثبيت جهاز التبريد، تأكد من أن البيئة المحيطة بها تتنفس بشكل جيد وتجنب حجب مروحة التبريد أو مدخلات ومخارج الهواء.تجنب استخدام جهاز التبريد في بيئة بها غازات ضارة أو مواد آكلة.
8تغيرات الحرارة:قد تتغير درجة الحرارة عند تشغيل المبرد أو إيقافه. قبل البدء، تأكد من أن النظام في درجة الحرارة المناسبة. بعد التوقف، تجنب إيقاف تشغيل المبرد فجأة،ولكن بدلا من ذلك خفض تدريجيا الحمل والسماح للنظام لتبريد لفترة من الزمن.
9التنظيف والحماية:قم بتنظيف الغلاف والأجزاء الداخلية للمبرد بانتظام للتأكد من أن المبرد والمروحة خاليتان من الغبار والانسداد.استخدام تدابير حماية مناسبة لحماية المبرد من الظروف البيئية القاسية.
10إعادة التدوير والتخلص:التخلص بشكل صحيح من نفايات المبردات والنفايات الأخرى المتعلقة بالمبردات وفقًا للوائح واللوائح البيئية المحلية.
هذه الاحتياطات يمكن أن تساعد في ضمان التشغيل الآمن وأداء جهاز التبريد الخاص بك مع تمديد عمر المعدات.من المهم اتباع إرشادات الاستخدام والتوصيات المقدمة من قبل الشركة المصنعة وإجراء التشغيل والصيانة المناسبة على أساس الظروف الفعلية.
