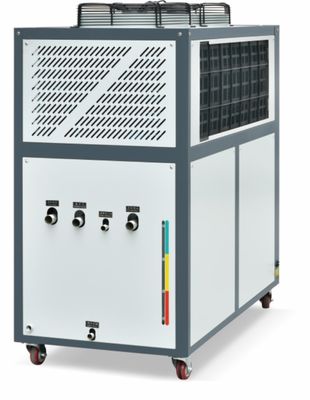

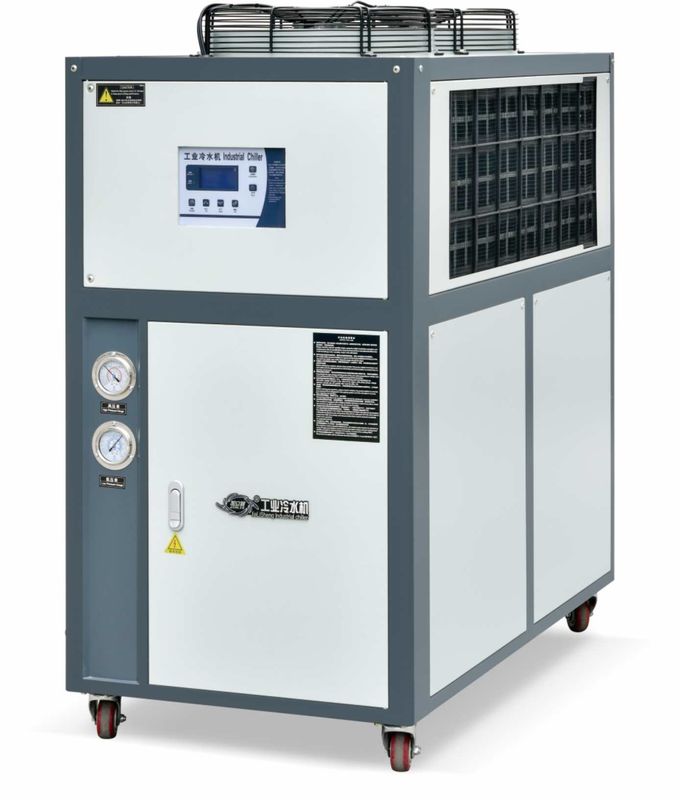

آلة JLSF-6HP للتبريد الهوائي ومبرد المياه لطلاء الفراغ والأكسدة الكهربائية
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | JLSF-6HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 600 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | التطبيق: | صناعي / تجاري |
|---|---|---|---|
| جهاز التحكم: | المعالج الدقيق / PLC | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | زعنفة |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الصوت: | 60-65 ديسيبل (أ) |
| مضخة: | نابذة | المبردات: | R22 / R407C / R134A / R410A / R404A |
| การป้องกัน: | ضغط مرتفع / منخفض / حمل زائد / تسلسل طوري / مضاد للتجمد | الضمان: | 12 شهر |
| إبراز: | JLSF-6HP جهاز تبريد المياه بالهواء,طلاء الفراغ تبريد الهواء تبريد المياه,آلة التبريد الالكتروني للتبريد,Vacuum Coating Air Cooling Water Chiller,Electroplating Oxidation cooling chiller machine |
||
منتوج وصف
JLSF-6HP آلة طلاء سخان المياه المبردة بالهواء ، طلاء الفراغ ، أكسدة التصفيف الكهربائي
وصف المنتج:
مكبّر التبريد المزود بالفراغ هو مكبّل تبريد يستخدم لتبريد معدات الطلاء الفراغ. وظيفته الرئيسية هي التحكم في درجة حرارة غرفة التفاعل، المواد المستهدفة،مضخة فراغ ومعدات أخرى لضمان استقرار المعدات وجودة الفيلم.
خصائص الإنتاج:
الميزات الرئيسية لمبرد الطلاء الفراغي هي:
1التحكم بدقة عالية في درجة الحرارةيمكن أن المبرد طبقة الفراغ التحكم بدقة في درجة حرارة غرفة التفاعل والمواد المستهدفة ومضخة الفراغ والمعدات الأخرى عن طريق التحكم في درجة الحرارة وتدفق مياه التبريد,لضمان استقرار المعدات ونوعية الفيلم.
2التبريد الفعال:يمكن أن يخفض مبرد الطلاء الفراغ بسرعة درجة حرارة غرفة التفاعل والمواد المستهدفة ومضخة الفراغ وغيرها من المعدات من خلال الماء المتداول ،وتحسين كفاءة التبريد وكفاءة الإنتاج.
3هيكل المعدات المدمجةعادة ما تتبنى مبردات الطلاء الفراغية تصميم هيكلي مضغوط ، وتحتل مساحة صغيرة ، وسهلة التثبيت والاستخدام.
4سهلة التشغيلتشغيل المبرد الفراغ غطاء بسيط نسبيا، تحتاج فقط إلى ضبط درجة الحرارة وتدفق مياه التبريد لتحقيق التحكم في المعدات.
5توفير الطاقة وحماية البيئة:يستخدم المبرد المغطى بالفراغ تصميمًا لتوفير الطاقة وحماية البيئة ، والذي يمكن أن يقلل من استهلاك الطاقة والتلوث البيئي.
تم استخدام مبردات طلاء الفراغ على نطاق واسع في الصناعات الإلكترونية والبصرية والطيران والكيميائية وغيرها. يمكنها توفير مصدر مستقر لمياه التبريد لمعدات الطلاء الفراغ،ضمان استقرار المعدات ونوعية الفيلم، تحسين كفاءة الإنتاج وخفض تكاليف الإنتاج.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات الصغيرة المبردة بالهواء مناسبة للعديد من الصناعات والتطبيقات المختلفة ، بما في ذلك على سبيل المثال لا الحصر:
1صناعة الإلكترونيات:يمكن أن توفر المبردات الصغيرة المبردة بالهواء التبريد للمنتجات المتطورة مثل أشباه الموصلات والبصريات والمكونات الإلكترونية لضمان التشغيل العادي للمعدات.
2صناعة الأدوية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء تأثير تبريد مستقر للصلة في عملية إنتاج الأدوية التي تتطلب التحكم في درجة الحرارة ، وضمان جودة وسلامة الأدوية.
3صناعة الأغذية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للعلاقات التي تتطلب ضبط درجة الحرارة أثناء معالجة الأغذية وتخزينها ونقلها لضمان جودة الأغذية وسلامتها.
4صناعة البلاستيك:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للروابط التي تسيطر على درجة الحرارة في صب الحقن البلاستيكي ، صب النفخ ، صب التطويق ، إلخ.لضمان جودة المنتج وكفاءة الإنتاج.
5الصناعة الكيميائية:المبردات الصغيرة المبردة بالهواء يمكن أن توفر التبريد للعلاقات التي تحتاج إلى ضبط درجة الحرارة في عملية الإنتاج الكيميائي لضمان جودة وسلامة المنتجات الكيميائية.
بشكل عام ، تكون المبردات الصغيرة المبردة بالهواء مناسبة لمختلف المناسبات التي تتطلب التبريد ، وتوفر حلول تبريد فعالة ومستقرة وموثوقة لمختلف الصناعات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
أهمية أجهزة التبريد لطلاء الفراغ
المبرد يلعب دوراً هاماً جداً في عملية طلاء الفراغ، وله تأثير حيوي على جودة وكفاءة طلاء الفراغ.دور المبردات في طلاء الفراغ ينعكس بشكل رئيسي في الجوانب التالية::
1- تحكم في درجة حرارة غرفة التفاعل:أثناء عملية الطلاء تحت الفراغ ، ستستمر درجة الحرارة في غرفة التفاعل في الارتفاع. إذا كانت درجة الحرارة مرتفعة جدًا ، فسوف يؤثر ذلك على جودة الفيلم وسرعة تشكيل الفيلم. The chiller can reduce the temperature of the reaction chamber by circulating water and maintain a constant temperature in the reaction chamber to improve the quality and film forming speed of the film.
2تحكم في درجة حرارة مضخة الفراغ:مضخة الفراغ هي جهاز أساسي في عملية طلاء الفراغ، وزيادة درجة حرارته ستقلل من كفاءة ضخها وعمرها.يمكن أن يقلل المبرد من درجة حرارة مضخة الفراغ عن طريق تبريد قذيفة مضخة الفراغ والأنابيب الاستنشاق، تحسين كفاءة الشفط وتطويل عمر مضخة الفراغ.
3تبريد الهدف:الهدف سوف يولد الحرارة أثناء عملية الطلاء. إذا لم يتم تبريدها في الوقت المناسب ، فسوف يقلل من عمر الخدمة للهدف ويؤثر على جودة الفيلم.يمكن أن تبرد المبردة المياه الهدف من خلال المياه المتداولة، الحفاظ على درجة حرارة ثابتة من الهدف، وتطويل عمر الخدمة من الهدف وتحسين نوعية الفيلم.
4. ضمان استقرار المعدات:في عملية طلاء الفراغ ، فإن استقرار المعدات له تأثير حاسم على جودة وكفاءة تشكيل الفيلم.يضمن المبرد استقرار المعدات عن طريق التحكم في درجة حرارة غرفة التفاعل، مضخة الفراغ والمواد المستهدفة لتحسين جودة وكفاءة تشكيل الفيلم.
باختصار، المبرد لا يمكن أن يضمن فقط استقرار المعدات خلال عملية طلاء الفراغ، ولكن أيضا التحكم في درجة حرارة غرفة التفاعل ومضخة الفراغ والهدف،وتحسين جودة وكفاءة تشكيل الفيلم، لذا لا يمكن تجاهل أهميتها لطلاء الفراغ.
