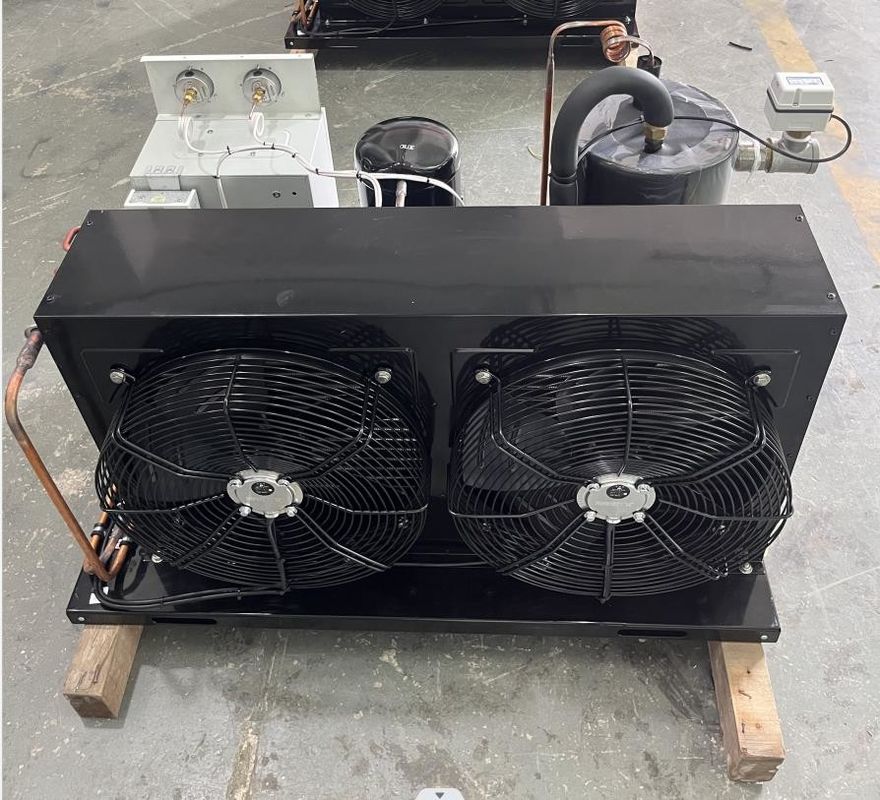

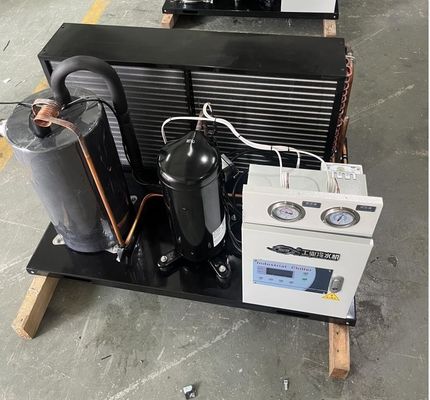

JLSF-5HP آلة تبريد المياه الهواء تبرد مع مضخة الطرد المركزي
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-5HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 10 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 600 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | التطبيق: | صناعي / تجاري |
|---|---|---|---|
| جهاز التحكم: | المعالج الدقيق / PLC | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | زعنفة |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الصوت: | 60-65 ديسيبل (أ) |
| مضخة: | نابذة | المبردات: | R22 / R407C / R134A / R410A / R404A |
| การป้องกัน: | ضغط مرتفع / منخفض / حمل زائد / تسلسل طوري / مضاد للتجمد | الضمان: | 12 شهر |
| إبراز: | آلة تبريد المياه JLSF-5HP,آلة التبريد المائي الطرد المركزي,مطاردة بالهواء مطاردة بالماء مركزية,Water Chiller Machine Centrifugal,Air Cooled centrifugal water chiller |
||
منتوج وصف
JLSF-5HP جهاز تبريد المياه المبردة بالهواء تصنيع أشباه الموصلات، الدوائر المتكاملة، والأجهزة الإلكترونية الضوئية
وصف المنتج:
آلة التبريد بالهواء هي نوع من معدات التبريد التي تستخدم تبريد الهواء لتحقيق التبريد. عادة ما تتكون من ضاغط ، مكثف ، صمام توسع ،ومبخر، الخ. يمكن أن يدور المبرد بين البخّار والمكثف لتحقيق الغرض من التبريد.
خصائص الإنتاج:
بالمقارنة مع معدات التبريد التقليدية المبردة بالماء ، فإن المزايا الرئيسية لوحدات التبريد الوحيدة المبردة بالهواء هي:
1لا حاجة لمصدر الماء:لا تحتاج الآلة الوحيدة المبردة بالهواء إلى مصدر مياه ، مما يمكن أن يتجنب مشاكل الحجم والتآكل التي قد تكون موجودة في معدات التبريد المبردة بالماء ،ويمكن أيضا توفير الموارد المائية.
2مجموعة واسعة من التطبيقات:الآلة المكونة من وحدات ذات التبريد الهوائي يمكن أن تعمل بشكل طبيعي في أماكن ذات درجة حرارة عاليةبينما يمكن لمعدات التبريد المبردة بالماء أن تعمل بشكل طبيعي فقط عندما تكون درجة حرارة مصدر المياه مناسبة، لذلك آلة التبريد الهوائي المكونة من وحدات لديها نطاق تطبيق أوسع.
3تكلفة صيانة منخفضة:وبما أن الآلة الوحيدة المبردة بالهواء لا تتطلب الماء، فإن تكلفة صيانتها منخفضة نسبيا، ولا يتطلب اختبار جودة المياه وتنظيفها بانتظام.
4سهل التثبيت:لا تحتاج الآلة المكونة من وحدات تبريد الهواء إلى توصيلها بخط أنابيب مصدر المياه ، ويتم تثبيتها وتشغيلها بشكل أسهل من معدات التبريد المبردة بالماء.
5- حماية البيئة وتوفير الطاقة:الجهاز الموحد المبرد بالهواء لن ينتج مياه الصرف الصحي، مما يقلل من التلوث للبيئة.كما أنه يقلل من استهلاك الطاقة لأنه لا يحتاج إلى معدات مساعدة مثل مضخات المياه.
وقد استخدمت الآلة الوحيدة المبردة بالهواء على نطاق واسع في بعض المناسبات التي تتطلب التبريد ، مثل معدات التبريد في الصناعات الإلكترونية والغذائية والطبية والكيميائية وغيرها.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
يتم استخدام الآلات المكونة من وحدات تبريد الهواء على نطاق واسع في العديد من الصناعات ، بما في ذلك على سبيل المثال لا الحصر الجوانب التالية:
1صناعة الإلكترونيات:يمكن استخدام الآلات الوحيدة المبردة بالهواء لتبريد المعدات الإلكترونية ، مثل تصنيع أشباه الموصلات ، تصنيع الدوائر المتكاملة ، تصنيع الأجهزة الإلكترونية الضوئية ، إلخ.
2صناعة الأغذية:يمكن استخدام الآلة المكونة من وحدات تبريد الهواء للتبريد في معالجة الأغذية ، مثل إنتاج المشروبات ، صناعة الثلج ، إلخ.
3صناعة الأدوية:يمكن استخدام الآلة المكونة من وحدات تبريد الهواء للتبريد في العملية الصيدلانية ، مثل تخزين الأدوية ، تجفيف التجميد للمستحضرات ، إلخ.
4الصناعة الكيميائية:يمكن استخدام الآلة المكونة من وحدات تبريد الهواء للتبريد في عملية إنتاج المواد الكيميائية ، مثل المواد الكيميائية الدقيقة والألياف الاصطناعية والبتروكيماويات ، إلخ.
5الصناعة الزراعية:يمكن استخدام الآلة المكونة من وحدات تبريد الهواء للتبريد في الإنتاج الزراعي ، مثل تخزين المنتجات الزراعية والنقل التبريد ، إلخ.
6صناعات الطيران والفضاء:يمكن استخدام الآلات الوحيدة المبردة بالهواء للتبريد في مجالات التكنولوجيا العالية مثل الطيران والفضاء الجوي ، مثل الطائرات والأقمار الصناعية.
للاختصار، آلة التبريد الهوائي المكونة من وحدات لها تطبيقات في العديد من الصناعات التي يمكن أن توفر معدات تبريد فعالة وموثوقة لهذه الصناعات، وتحسين كفاءة الإنتاج،الجودة وخفض التكاليف.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
لماذا تختار آلة وحدات تبريد الهواء
أسباب اختيار آلة الوحدة المبردة بالهواء هي كما يلي:
1مجموعة واسعة من التطبيقات:الآلة المكونة من وحدات ذات التبريد الهوائي يمكن أن تعمل بشكل طبيعي في أماكن ذات درجة حرارة عاليةبينما يمكن لمعدات التبريد المبردة بالماء أن تعمل بشكل طبيعي فقط عندما تكون درجة حرارة مصدر المياه مناسبة، لذلك آلة التبريد الهوائي المكونة من وحدات لديها نطاق تطبيق أوسع.
2حفظ الموارد المائية:لا تتطلب الآلة المكونة من وحدات تبردها الهواء مصادر مياه ، مما يمكن أن يتجنب مشاكل مثل الحجم والتآكل التي قد تكون موجودة في معدات التبريد المبردة بالماء ،ويمكن أيضا توفير الموارد المائية.
3سهل التثبيت:لا تحتاج الآلة المكونة من وحدات تبريد الهواء إلى توصيلها بخط أنابيب مصدر المياه ، ويتم تثبيتها وتشغيلها بشكل أسهل من معدات التبريد المبردة بالماء.
4تكلفة صيانة منخفضة:وبما أن الآلة الوحيدة المبردة بالهواء لا تتطلب الماء، فإن تكلفة صيانتها منخفضة نسبيا، ولا يتطلب اختبار جودة المياه وتنظيفها بانتظام.
5- حماية البيئة وتوفير الطاقة:الجهاز الموحد المبرد بالهواء لن ينتج مياه الصرف الصحي، مما يقلل من التلوث للبيئة.كما أنه يقلل من استهلاك الطاقة لأنه لا يحتاج إلى معدات مساعدة مثل مضخات المياه.
6كفاءة عالية وتوفير الطاقة:تستخدم الآلة الوحيدة المبردة بالهواء تقنية التبريد عالية الكفاءة ، والتي يمكن أن توفر الطاقة وتقلل من تكاليف التشغيل مع ضمان تأثير التبريد.
7مستقرة وموثوقةآلة التبريد بالهواء المكونة من وحدات تتبنى تكنولوجيا التبريد الناضجة وتصميمها ، لديها أداء مستقر وموثوق به ،ويمكن أن تعمل بشكل مستقر لفترة طويلة لضمان التقدم السلس لعملية الإنتاج.
للاختصار، اختيار آلة وحدات تبريد الهواء يمكن أن توفر الموارد المائية، وخفض التكاليف، وحماية البيئة.الاستقرار والموثوقية، لذلك تم استخدامه على نطاق واسع في العديد من الصناعات.
