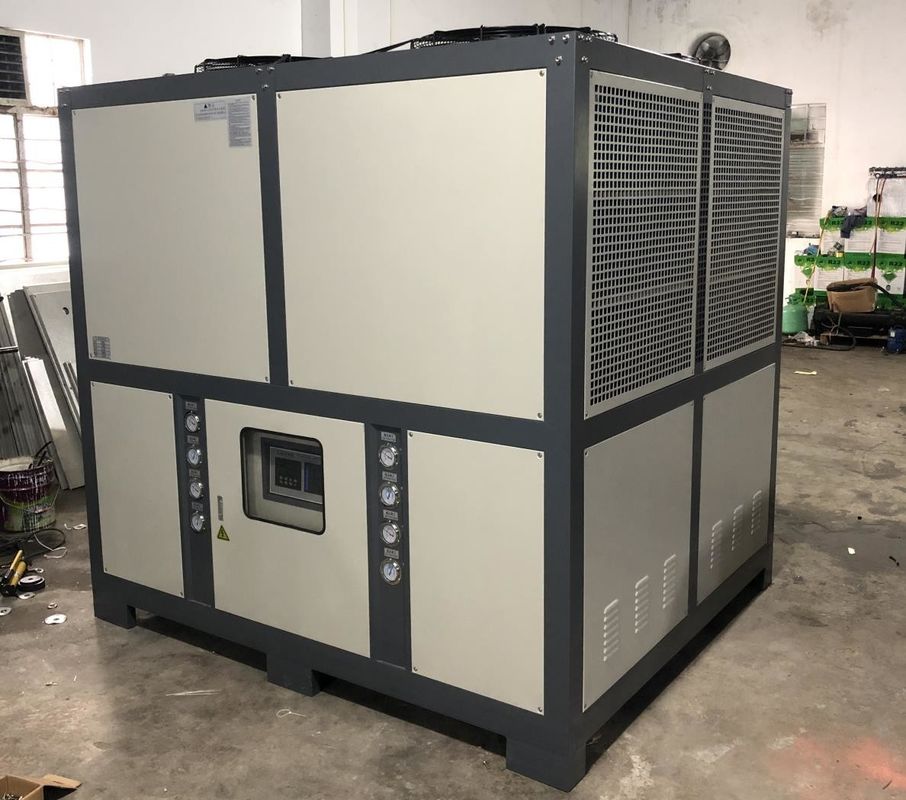

JLSF-48HP آلة تبريد المياه المخصصة للطابعة ثلاثية الأبعاد
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | جي إل إس إف-48 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-50 | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | نابذة / عمودي | الضمان: | 12 شهر |
| إبراز: | آلة تبريد المياه المخصصة,طابعة ثلاثية الأبعاد آلة تبريد المياه,آلة تبريد المياه بالحقن,3D Printing Water Chiller Machine,Injection Molding Water Chiller Machine |
||
منتوج وصف
JLSF-48HP المبردة بالهواء المبردة بالماء النموذج السريع، صناعة الحقن، صناعة الصب، الطباعة ثلاثية الأبعاد
وصف المنتج:
المبرد بالهواء هو نوع من معدات التبريد، والمعروفة أيضا باسم المبرد. فإنه يفرز الحرارة باستخدام مكثف الهواء، لذلك يسمى "بالتبريد بالهواء"،والذي يختلف عن طريقة عمل المبردات بالماء، الذي يستخدم مكثف الماء لتفريغ الحرارة.
بالمقارنة مع المبردات التقليدية المبردة بالماء، الفرق بين المبردات المبردة بالهواء والمبردات التقليدية المبردة بالماء هو أنها تستخدم مبردة هواء كمكثف.و المروحة تنفخ الهواء المطلوب لتفريغ الحرارة من جانب واحد من الآلة وتفرغها من الجانب الآخر. تحقيق التبريد. ولذلك، المبرد بالهواء لا يحتاج إلى مصدر مياه تبريد خارجية، هو مستقل، ومريحة جدا لتركيب ونقل.
خصائص المنتج:
جهاز التبريد المبرد بالهواء هو معدات تبريد شائعة، وخصائصه الرئيسية هي كما يلي:
1الاستقلال:لا يحتاج المبرد المبرد بالهواء إلى الاتصال بمصدر مياه تبريد خارجي من خلال الأنابيب أو مضخات المياه. إنه مستقل وسهل التثبيت ونقله.
2كفاءة عالية وتوفير الطاقة:يستخدم المبرد المبرد بالهواء ضاغطات عالية الكفاءة ومبادلات حرارة ، والتي يمكن أن تصل إلى متطلبات درجة الحرارة المحددة في فترة زمنية قصيرة ،ويمكن أيضا أن تقلل من استهلاك الطاقة ويكون لها آثار أفضل لتوفير الطاقة.
3صيانة سهلة:جهاز التبريد المبرد بالهواء بسيط في الهيكل وسهل الصيانة وسهل التنظيف والإصلاح.
4ضوضاء منخفضةجهاز التبريد المبرد بالهواء لديه ضوضاء عمل منخفضة ولن يتداخل مع البيئة المحيطة والموظفين. وهو مناسب للأماكن التي تتطلب بيئة هادئة.
5التحكم الآلي:المبرد المبرد بالهواء يتبنى نظام تحكم متقدم ، والذي يمكن أن يضبط تلقائيًا درجة الحرارة والرطوبة لضمان تأثير التبريد المستقر والموثوق به.
6المرونة:يمكن استخدام جهاز التبريد المبرد بالهواء بمفرده أو مع معدات أخرى لتلبية الاحتياجات المختلفة.
بشكل عام ، يمتلك المبرد المبرد بالهواء خصائص الاستقلال ، وكفاءة عالية وتوفير الطاقة ، وسهولة الصيانة ، وانخفاض الضوضاء ، والتحكم التلقائي والمرونة ،و هو معدات مثالية تستخدم على نطاق واسع في مختلف احتياجات التبريد.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
في صناعة النماذج الأولية السريعة ، تتوفر أجهزة التبريد على مجموعة واسعة من التطبيقات ، وتشمل أساسًا الجوانب التالية:
1الطباعة ثلاثية الأبعاد:الطباعة ثلاثية الأبعاد هي تكنولوجيا نموذجية سريعة التي تخلق أشياء ثلاثية الأبعاد من خلال بناء مواد طبقة بطبقة.رأس الطباعة عالي درجة الحرارة أو الليزر يحرق مواد الطباعة، والتبريد هو المفتاح لضمان جودة واستقرار الطباعة. يمكن أن يوفر المبرد مياه تبريد للطابعة ثلاثية الأبعاد لخفض درجة حرارة رأس الطباعة أو الليزر،منع الإفراط في الحرارة وتشوه المواد، وبالتالي تحسين دقة الطباعة والسرعة.
2صب الحقن:صياغة الحقن هي تقنية نموذجية سريعة شائعة تستخدم لتصنيع المنتجات البلاستيكية. أثناء صياغة الحقن ، يلزم التبريد لتصلب وتبريد المواد البلاستيكية المنصهرة.يمكن أن يوفر المبرد الماء لجهاز صب الحقن لتبريد القالب الحقن وتسريع تجمد البلاستيك، وبالتالي تقصير دورة التشكيل وتحسين كفاءة الإنتاج.
3صب والصب:كما تلعب المبردات دوراً هاماً في صب الصب السريع وتصنيع القوالب الصبية.يحتاج المعدن أو السبائك إلى التبريد بسرعة للسيطرة على معدل التصلب وهيكل البلوريمكن أن يحصل المبرد على تبريد سريع عن طريق توفير مياه تبريد أو وسط تبريد،يساعد على التحكم في درجة الحرارة وسرعة التجمد أثناء عملية الصب، وتحسين جودة الصب وكفاءة الإنتاج.
4النماذج الأولية السريعةفي النماذج الأولية السريعة، يمكن استخدام المبردات لتوفير مياه التبريد لآلات النماذج الأولية السريعة للسيطرة على درجة حرارة مواد النموذج الأول.هذا يساعد على ضمان استقرار وتناسق مادة النموذج الأول، تحسين جودة ودقة تصنيع النماذج الأولية.
من خلال تطبيق أجهزة التبريد في صناعة النماذج الأولية السريعة ، يمكن التحكم بفعالية في درجة الحرارة وعملية التبريد ، ويمكن تحسين نوعية الصب ،يمكن تسريع سرعة الإنتاج، ويمكن تحسين كفاءة الإنتاج بشكل عام. وهذا له آثار مهمة على التصنيع والنموذج الأولي في صناعة النموذج الأولي السريع.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيفية اختيار نموذج ومواصفات المبرد المناسب لصناعة النماذج الأولية السريعة؟
عند اختيار نموذج المبرد ومواصفاته المناسبة لصناعة النماذج الأولية السريعة ، يمكن النظر في العوامل الرئيسية التالية:
1سعة التبريد:إن قدرة التبريد في المبرد هي أحد المؤشرات المهمة للاختيار.من الضروري ضمان أن جهاز التبريد يمكنه توفير طاقة تبريد كافية لتلبية الطلب على التبريدعادة ما يتم التعبير عن سعة التبريد من خلال سعة التبريد لكل وحدة وقت (في الكيلوواط أو طن بريطاني).اختيار قدرة التبريد المناسبة لضمان تأثير التبريد المستقر.
2نطاق الحرارة:تتطلب عمليات النماذج الأولية السريعة المختلفة متطلبات درجة حرارة مختلفة. قد تتطلب بعض العمليات درجات حرارة أقل لتحسين التبريد. وبالتالي ، فإن التبريد السريع لا يقتصر على التبريد السريع.من الضروري التأكد من أن المبرد المختار يمكنه توفير نطاق درجة الحرارة المطلوبالمبردات عادة ما يكون لديها نظام لتحكم درجة الحرارة القابل للتعديل والذي يسمح لها بتحكم دقيق في درجة حرارة مياه التبريد ضمن نطاق محدد.
3التدفق والضغط:قدرات تدفق وضغط المبرد هي أيضاً اعتبارات مهمة. وفقاً لمتطلبات معدات النماذج الأولية السريعة وتصميم نظام التبريد،من الضروري اختيار نطاق التدفق والضغط المناسبيمكن أن يضمن تدفق ضغط كاف أن الماء التبريد يمكن أن يتم توصيله بفعالية إلى الأماكن التي تحتاج إلى التبريد وتلبية متطلبات التبريد للمعدات.
4كفاءة توفير الطاقة:عند اختيار جهاز التبريد، وفورية توفير الطاقة هي أيضا أحد العوامل التي تحتاج إلى النظر فيها.العثور على المبردات ذات الأداء العالي وميزات توفير الطاقة يمكن أن يقلل من استهلاك الطاقة، تخفيض تكاليف التشغيل، ويكون صديقا للبيئة.
5الموثوقية والصيانة:هذا هو المفتاح لاختيار جهاز تبريد ذو موثوقية عالية وسهولة الصيانةالدعم الفني وخدمة ما بعد البيع لضمان الصيانة في الوقت المناسب وإصلاح الأخطاء.
بالإضافة إلى العوامل المذكورة أعلاه ، يجب النظر أيضًا في قيود الميزانية ومتطلبات المساحة والاحتياجات الخاصة الأخرى للتطبيق.يوصى بالتشاور مع موردي المبردات أو المهندسين المحترفين، واختيار النموذج المثالي للمبرد ومواصفاته لصناعة النماذج الأولية السريعة وفقًا للاحتياجات والظروف المحددة.
