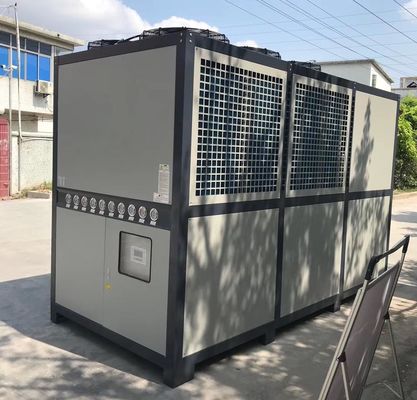

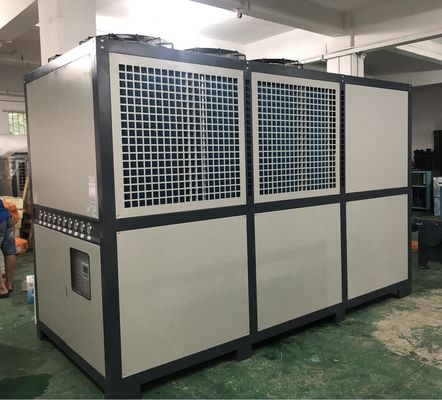

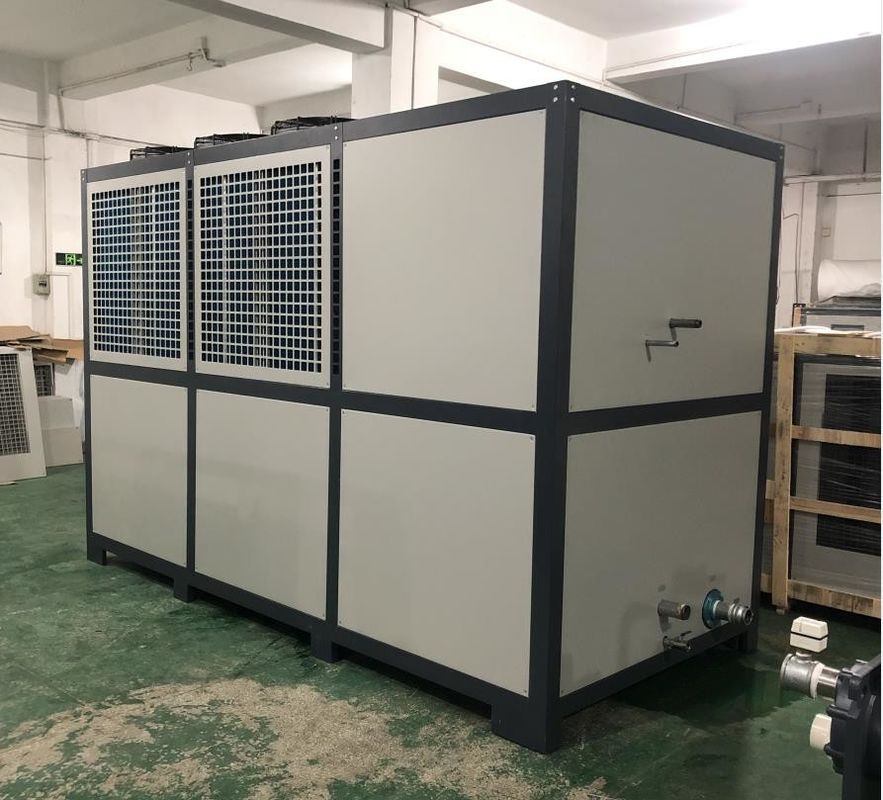

JLSF-50HP الصناعية تبريد الهواء المبردة المياه المبردة للطاحونة extruder
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-50 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-35 ℃ | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | نابذة / عمودي | الضمان: | 12 شهر |
| إبراز: | جهاز تبريد المياه المبرد بالهواء JLSF-50HP,جهاز تبريد المياه المبردة بالهواء,المبرد الصناعي للمياه,Extruder Air Cooled Water Chiller,Granulator Industrial Water Chiller |
||
منتوج وصف
JLSF-50HP المبردة بالهواء المبردة بالماء محرك طحن المسمار، حجر، محرك طحن الورق، محرك طحن البلاستيك
وصف المنتج:
جهاز التبريد المساعد للطحن هو أحد أنظمة التبريد المستخدمة في آلات الطحن. أثناء تشغيل الطحن ، بسبب الاحتكاك وتوليد الحرارة ،درجة حرارة المعدات ستزداد، والتي قد تؤثر على كفاءة الإنتاج وجودة المنتج. لحل هذه المشكلة ، عادة ما يتم تجهيز جهاز التصدير بمعدات مساعدة ، مثل جهاز التبريد.
الوظيفة الرئيسية للمبرد المساعد للطحن هي توفير مياه التبريد لخفض درجة حرارة آلة الطحن.المبرد يرسل مياه التبريد إلى الجزء التدفئة للطاحونة أو أجزاء أخرى التي تحتاج إلى تبريد من خلال نظام الدورة، وبالتالي خفض درجة حرارة المعدات بفعالية. وهذا يساعد على الحفاظ على المعدات ضمن نطاق درجة حرارة التشغيل المناسبة، وتحسين الإنتاجية وجودة المنتج،و تمديد عمر المعدات.
عادة ما يتكون المبرد المساعد للطحن من مضخة ماء ومبرد وخزان المياه ونظام التحكم.يتم استخدام مضخة المياه لسحب مياه التبريد من خزان المياه وتوصيلها إلى معدات الطحن، والبارد يقلل من درجة حرارة مياه التبريد من خلال تبديد الحرارة، ومن ثم يدورها مرة أخرى إلى خزان المياه.يمكن لنظام التحكم مراقبة وتعديل حالة تشغيل المبرد لضمان التشغيل المستقر والتحكم في درجة حرارة المعدات.
يمكن أن يسيطر استخدام المبرد المساعد للطحن بفعالية على درجة حرارة آلات الطحن والمعدات ، وتحسين كفاءة الإنتاج وجودة المنتج.الاستخدام العقلاني للمبردات يمكن أن يوفر الطاقة والموارد، وتقليل التأثير على البيئة. لذلك ، في صناعة معالجة التطويق ، المبرد المساعد للطحن هو معدات مساعدة مهمة.
خصائص المنتج:
جهاز التبريد المبرد بالهواء هو معدات تبريد شائعة، وخصائصه الرئيسية هي كما يلي:
1الاستقلال:لا يحتاج المبرد المبرد بالهواء إلى الاتصال بمصدر مياه تبريد خارجي من خلال الأنابيب أو مضخات المياه. إنه مستقل وسهل التثبيت ونقله.
2كفاءة عالية وتوفير الطاقة:يستخدم المبرد المبرد بالهواء ضاغطات عالية الكفاءة ومبادلات حرارة ، والتي يمكن أن تصل إلى متطلبات درجة الحرارة المحددة في فترة زمنية قصيرة ،ويمكن أيضا أن تقلل من استهلاك الطاقة ويكون لها آثار أفضل لتوفير الطاقة.
3صيانة سهلة:جهاز التبريد المبرد بالهواء بسيط في الهيكل وسهل الصيانة وسهل التنظيف والإصلاح.
4ضوضاء منخفضةجهاز التبريد المبرد بالهواء لديه ضوضاء عمل منخفضة ولن يتداخل مع البيئة المحيطة والموظفين. وهو مناسب للأماكن التي تتطلب بيئة هادئة.
5التحكم الآلي:المبرد المبرد بالهواء يتبنى نظام تحكم متقدم ، والذي يمكن أن يضبط تلقائيًا درجة الحرارة والرطوبة لضمان تأثير التبريد المستقر والموثوق به.
6المرونة:يمكن استخدام جهاز التبريد المبرد بالهواء بمفرده أو مع معدات أخرى لتلبية الاحتياجات المختلفة.
بشكل عام ، يمتلك المبرد المبرد بالهواء خصائص الاستقلال ، وكفاءة عالية وتوفير الطاقة ، وسهولة الصيانة ، وانخفاض الضوضاء ، والتحكم التلقائي والمرونة ،و هو معدات مثالية تستخدم على نطاق واسع في مختلف احتياجات التبريد.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات الصغيرة المبردة بالهواء مناسبة للعديد من الصناعات والتطبيقات المختلفة ، بما في ذلك على سبيل المثال لا الحصر:
1صناعة الإلكترونيات:يمكن أن توفر المبردات الصغيرة المبردة بالهواء التبريد للمنتجات المتطورة مثل أشباه الموصلات والبصريات والمكونات الإلكترونية لضمان التشغيل العادي للمعدات.
2صناعة الأدوية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء تأثير تبريد مستقر للصلة في عملية إنتاج الأدوية التي تتطلب التحكم في درجة الحرارة ، وضمان جودة وسلامة الأدوية.
3صناعة الأغذية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للعلاقات التي تتطلب ضبط درجة الحرارة أثناء معالجة الأغذية وتخزينها ونقلها لضمان جودة الأغذية وسلامتها.
4صناعة البلاستيك:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للروابط التي تسيطر على درجة الحرارة في صب الحقن البلاستيكي ، صب النفخ ، صب التطويق ، إلخ.لضمان جودة المنتج وكفاءة الإنتاج.
5الصناعة الكيميائية:المبردات الصغيرة المبردة بالهواء يمكن أن توفر التبريد للعلاقات التي تحتاج إلى ضبط درجة الحرارة في عملية الإنتاج الكيميائي لضمان جودة وسلامة المنتجات الكيميائية.
بشكل عام ، تكون المبردات الصغيرة المبردة بالهواء مناسبة لمختلف المناسبات التي تتطلب التبريد ، وتوفر حلول تبريد فعالة ومستقرة وموثوقة لمختلف الصناعات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يقوم نظام الدورة الدموية للمبرد بتوصيل مياه التبريد إلى قسم التدفئة في جهاز التطويق؟
نظام الدورة الدموية للمبرد يوفر مياه التبريد إلى قسم التدفئة في جهاز التطويق من خلال الخطوات التالية:
1مضخة المياه تسحب الماءعادة ما يتضمن نظام الدورة الدموية للمبرد مضخة مياه، والتي هي المسؤولة عن سحب مياه التبريد من خزان المياه.مضخة المياه تسحب المياه من الخزان عن طريق خلق ضغط معين.
2تدفقات المياه إلى الجهاز:بعد أن يمر ماء التبريد المضخة من خلال مضخة المياه ، فإنه يدخل نظام الأنابيب في جهاز التبريد. يقوم نظام الأنابيب بتوجيه المياه إلى القسم المدفئ في جهاز التبريد.
3. تدفق المياه التبريدة:بمجرد أن يدخل ماء التبريد جزء التسخين في جهاز التطويق، يبدأ في التداولالماء البارد يحيط بالجزء الساخن للجهاز من خلال الأنابيب أو لفائف التبريد لاستيعاب الحرارة وخفض درجة حرارة المعدات.
4تبديد الحرارة:عندما يمر ماء التبريد من خلال الجزء الساخن من الجهاز، فإنه يمتص الحرارة ويحترق. ثم يمر الماء التبريد من خلال جهاز تبريد، مثل المشع أو المكثف،لتبديد الحرارة وتخفيض درجة حرارة الماء.
5عودة المياه الباردة:الماء المبرد يذهب مرة أخرى إلى خزان المياه في المبردمياه التبريد تكتمل دورة وهي جاهزة للضخ مرة أخرى وتسليمها إلى الجزء المدفئ من الجهاز.
من خلال الدورة المستمرة ، يمكن للمبرد أن يقدم مياه التبريد بشكل مستقر إلى الجزء الساخن من الجهاز المضخ ، والذي يلعب دور التبريد ومعدات التبريد.هذا يضمن أن يعمل المزلق ضمن نطاق درجة حرارة العمل المناسبة ويحسن كفاءة الإنتاج وجودة المنتج.
