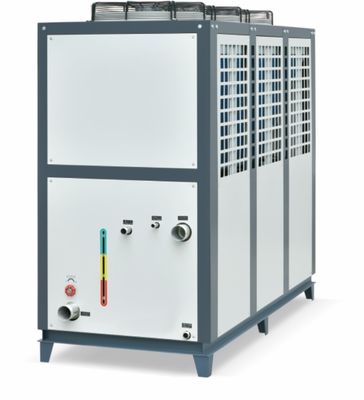

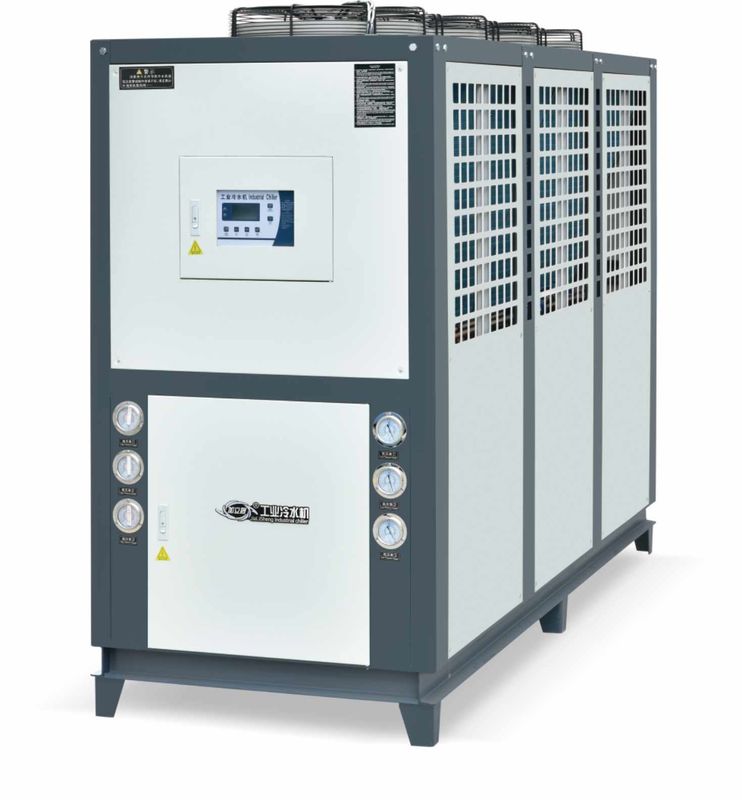

JLSF-30HP تبريد الهواء المبرد للمياه لصناعة الورق الألياف الكيميائية
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-30 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-50 | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | نابذة / عمودي | الضمان: | 12 شهر |
| إبراز: | الصناعة الورقية تبريد الهواء المبرد للمياه,سخان المياه المبردة بالهواء من الألياف الكيميائية,جهاز تبريد المياه المبرد بالهواء JLSF-30HP,Chemical Fiber Air Cooling Water Chiller,JLSF-30HP air cool water chiller |
||
منتوج وصف
JLSF-30HP المبرد بالهواء المبرد للماء النسيج والجلد والألياف الكيميائية وصناعة الورق
وصف المنتج:
المبرد بالهواء هو نوع من معدات التبريد، والمعروفة أيضا باسم المبرد. فإنه يفرز الحرارة باستخدام مكثف الهواء، لذلك يسمى "بالتبريد بالهواء"،والذي يختلف عن طريقة عمل المبردات بالماء، الذي يستخدم مكثف الماء لتفريغ الحرارة.
بالمقارنة مع المبردات التقليدية المبردة بالماء، الفرق بين المبردات المبردة بالهواء والمبردات التقليدية المبردة بالماء هو أنها تستخدم مبردة هواء كمكثف.و المروحة تنفخ الهواء المطلوب لتفريغ الحرارة من جانب واحد من الآلة وتفرغها من الجانب الآخر. تحقيق التبريد. ولذلك، المبرد بالهواء لا يحتاج إلى مصدر مياه تبريد خارجية، هو مستقل، ومريحة جدا لتركيب ونقل.
خصائص المنتج:
جهاز التبريد المبرد بالهواء هو معدات تبريد شائعة، وخصائصه الرئيسية هي كما يلي:
1الاستقلال:لا يحتاج المبرد المبرد بالهواء إلى الاتصال بمصدر مياه تبريد خارجي من خلال الأنابيب أو مضخات المياه. إنه مستقل وسهل التثبيت ونقله.
2كفاءة عالية وتوفير الطاقة:يستخدم المبرد المبرد بالهواء ضاغطات عالية الكفاءة ومبادلات حرارة ، والتي يمكن أن تصل إلى متطلبات درجة الحرارة المحددة في فترة زمنية قصيرة ،ويمكن أيضا أن تقلل من استهلاك الطاقة ويكون لها آثار أفضل لتوفير الطاقة.
3صيانة سهلة:جهاز التبريد المبرد بالهواء بسيط في الهيكل وسهل الصيانة وسهل التنظيف والإصلاح.
4ضوضاء منخفضةجهاز التبريد المبرد بالهواء لديه ضوضاء عمل منخفضة ولن يتداخل مع البيئة المحيطة والموظفين. وهو مناسب للأماكن التي تتطلب بيئة هادئة.
5التحكم الآلي:المبرد المبرد بالهواء يتبنى نظام تحكم متقدم ، والذي يمكن أن يضبط تلقائيًا درجة الحرارة والرطوبة لضمان تأثير التبريد المستقر والموثوق به.
6المرونة:يمكن استخدام جهاز التبريد المبرد بالهواء بمفرده أو مع معدات أخرى لتلبية الاحتياجات المختلفة.
بشكل عام ، يمتلك المبرد المبرد بالهواء خصائص الاستقلال ، وكفاءة عالية وتوفير الطاقة ، وسهولة الصيانة ، وانخفاض الضوضاء ، والتحكم التلقائي والمرونة ،و هو معدات مثالية تستخدم على نطاق واسع في مختلف احتياجات التبريد.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
تطبيق المبردات في الصناعة الكيميائية والألياف يشمل أساسا الجوانب التالية:
1- البلاستيكات التبريد:تستخدم المبردات عادة في صناعة الألياف الكيميائية لتوفير التبريد لمعالجة البلاستيك لمنع التشوه من البلاستيك الحراري أثناء المعالجة.
2مفاعلات التبريد:المفاعلات في الصناعة الكيميائية تحتاج إلى التبريد للسيطرة على درجة حرارة التفاعل لضمان تأثير التفاعل ، ويمكن أن يوفر المبرد تأثير تبريد مستقر.
3نسيج للتبريد:تتطلب معالجة المنسوجات في صناعة الألياف الكيميائية ضبط درجة الحرارة، ويمكن أن توفر المبردات تبريد للمنسوجات لضمان جودة المنتج.
4- صبغات التبريد:إن تصنيع الصبغات يحتاج إلى التحكم في درجة الحرارة، ويمكن أن يوفر المبرد التبريد للصبغات لضمان جودة الصبغات.
بشكل عام، المبردات في الصناعة الكيميائية والألياف الكيميائية لديها مجموعة واسعة من التطبيقات،والتي يمكن أن توفر تأثيرات تبريد مستقرة لجميع الروابط وتضمن جودة المنتج وكفاءة الإنتاج.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
صيانة المنتج:
جهاز التبريد المبرد بالهواء هو معدات تبريد مهمة، وتشغيله العادي يتطلب صيانة منتظمة.فيما يلي هي القضايا التي تحتاج إلى اهتمام في صيانة المبردات المبردة بالهواء:
1تنظيف منتظم:يجب تنظيف المشعّل والمروحة في المبرد المبرد بالهواء بانتظام لضمان تبديد الحرارة وتأثيرات التهوية، ومنع الغبار والحطام من التأثير على تأثير التبريد.
2. استبدال المرشح:يجب استبدال فلتر الهواء في المبرد بالهواء بانتظام لمنع دخول الغبار والشوائب إلى الآلة مما يؤثر على تأثير التبريد وعمر الآلة.
3تحقق من المبرد:يجب التحقق من مادة التبريد في جهاز التبريد بالهواء بانتظام للتأكد من أن كمية المادة التبريدة داخل النطاق الطبيعي، وإضافة أو استبدال المادة التبريدة في الوقت المناسب.
4تحقق من النظام الكهربائييجب فحص النظام الكهربائي للمبرد بالهواء بانتظام، بما في ذلك الكابلات والأسلاك والتأمين وما إلى ذلك، لضمان سلامته وموثوقيته.
5تحقق من النظام الميكانيكييجب فحص النظام الميكانيكي للمبرد بالهواء بانتظام ، بما في ذلك المكبس ، صمام التوسع ، المحرك ، إلخ ، لضمان تشغيله العادي وعمره.
6صيانة منتظمة:المبردات المبردة بالهواء تحتاج إلى صيانة منتظمة ، بما في ذلك التشحيم ، ومسامير الشد ، والتنظيم ، وما إلى ذلك ، لضمان تشغيلها العادي وعمرها.
7انتبهوا للسلامةعند صيانة جهاز التبريد المبرد بالهواء، تحتاج إلى الاهتمام بالسلامة لتجنب الحوادث مثل الصدمة الكهربائية والقطع والحرق.
باختصار، يجب أن تولي صيانة المبردات المبردة بالهواء اهتمامًا لعدة جوانب. يمكن للصيانة المنتظمة ضمان تشغيلها العادي وعمرها، وتقليل معدل الفشل،وتحسين كفاءة العمل.
