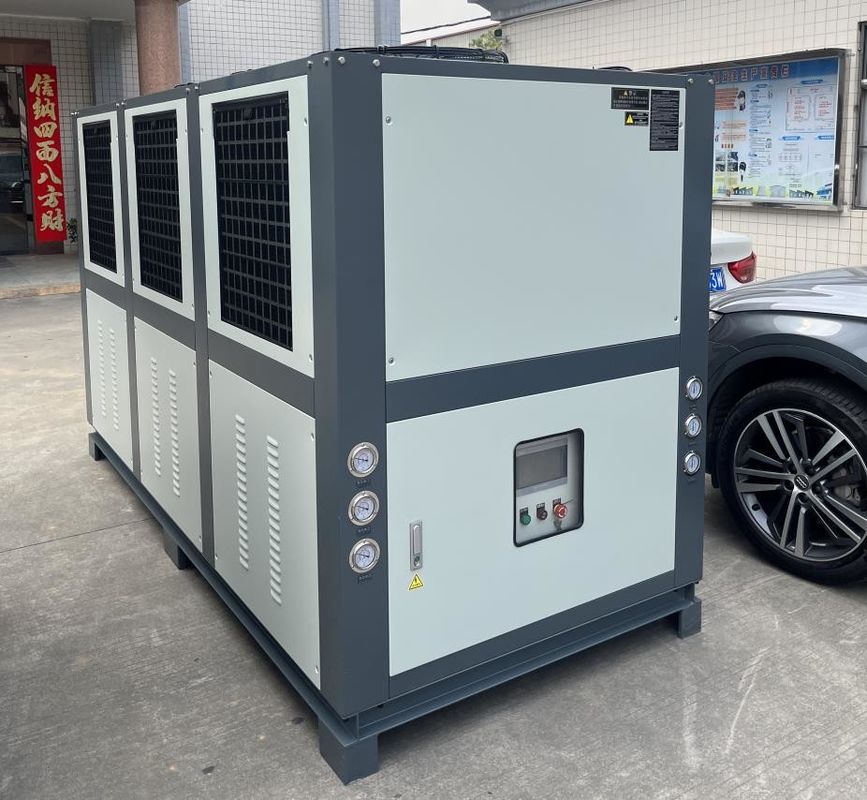

JLSF-36HP الصناعية تبريد الماء بالهواء مع R410A R404A المبرد
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | جي إل إس إف-36 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-35 ℃ | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | نابذة / عمودي | الضمان: | 12 شهر |
| إبراز: | مطاردة الماء بالهواء R410A,سخانات المياه المبردة بالهواء الصناعية,R404A المبرد بالهواء الصناعي,Air Cooled Water Chiller Industrial,R404A Industrial Air Cooled Chiller |
||
منتوج وصف
JLSF-36HP المبردة بالهواء المبردة بالماء آلات الطباعة التبريدة، آلات التعبئة والتغليف، آلات التصفيف، آلات الطلاء
وصف المنتج:
المبرد بالهواء هو نوع من معدات التبريد، والمعروفة أيضا باسم المبرد. فإنه يفرز الحرارة باستخدام مكثف الهواء، لذلك يسمى "بالتبريد بالهواء"،والذي يختلف عن طريقة عمل المبردات بالماء، الذي يستخدم مكثف الماء لتفريغ الحرارة.
بالمقارنة مع المبردات التقليدية المبردة بالماء، الفرق بين المبردات المبردة بالهواء والمبردات التقليدية المبردة بالماء هو أنها تستخدم مبردة هواء كمكثف.و المروحة تنفخ الهواء المطلوب لتفريغ الحرارة من جانب واحد من الآلة وتفرغها من الجانب الآخر. تحقيق التبريد. ولذلك، المبرد بالهواء لا يحتاج إلى مصدر مياه تبريد خارجية، هو مستقل، ومريحة جدا لتركيب ونقل.
خصائص المنتج:
جهاز التبريد المبرد بالهواء هو معدات تبريد شائعة، وخصائصه الرئيسية هي كما يلي:
1الاستقلال:لا يحتاج المبرد المبرد بالهواء إلى الاتصال بمصدر مياه تبريد خارجي من خلال الأنابيب أو مضخات المياه. إنه مستقل وسهل التثبيت ونقله.
2كفاءة عالية وتوفير الطاقة:يستخدم المبرد المبرد بالهواء ضاغطات عالية الكفاءة ومبادلات حرارة ، والتي يمكن أن تصل إلى متطلبات درجة الحرارة المحددة في فترة زمنية قصيرة ،ويمكن أيضا أن تقلل من استهلاك الطاقة ويكون لها آثار أفضل لتوفير الطاقة.
3صيانة سهلة:جهاز التبريد المبرد بالهواء بسيط في الهيكل وسهل الصيانة وسهل التنظيف والإصلاح.
4ضوضاء منخفضةجهاز التبريد المبرد بالهواء لديه ضوضاء عمل منخفضة ولن يتداخل مع البيئة المحيطة والموظفين. وهو مناسب للأماكن التي تتطلب بيئة هادئة.
5التحكم الآلي:المبرد المبرد بالهواء يتبنى نظام تحكم متقدم ، والذي يمكن أن يضبط تلقائيًا درجة الحرارة والرطوبة لضمان تأثير التبريد المستقر والموثوق به.
6المرونة:يمكن استخدام جهاز التبريد المبرد بالهواء بمفرده أو مع معدات أخرى لتلبية الاحتياجات المختلفة.
بشكل عام ، يمتلك المبرد المبرد بالهواء خصائص الاستقلال ، وكفاءة عالية وتوفير الطاقة ، وسهولة الصيانة ، وانخفاض الضوضاء ، والتحكم التلقائي والمرونة ،و هو معدات مثالية تستخدم على نطاق واسع في مختلف احتياجات التبريد.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات المبردة بالهواء تستخدم على نطاق واسع في الصناعات والسيناريوهات التالية:
1صناعة التصنيع:يتم استخدام مبردات الصناديق المبردة بالهواء على نطاق واسع في صناعة التصنيع لتبريد المعدات الميكانيكية ومعدات المعالجة وأجهزة الصب بالحقن وأجهزة قطع الليزرآلات أدوات CNC وغيرها من المعدات.
2صناعة الطباعة والتغليف:في صناعة الطباعة والتعبئة والتغليف ، تستخدم أجهزة تبريد الصناديق المبردة بالهواء لتبريد آلات الطباعة وأجهزة التعبئة والتغليف ،آلات التصفيف وغيرها من المعدات لضمان التشغيل المستقر للمعدات وجودة المنتج.
3صناعة معالجة البلاستيك:يتم استخدام مبردات الصناديق المبردة بالهواء على نطاق واسع في صناعة معالجة البلاستيك لتبريد آلات صناعة الحقن ، والطحنات ، وأجهزة تنفيس الأفلام ،أجهزة تنفيس الزجاجات وغيرها من المعدات للسيطرة على درجة الحرارة أثناء معالجة البلاستيك، وتحسين جودة المنتج.
4الصناعة الكيميائية:في الصناعة الكيميائية ، تستخدم أجهزة التبريد المبردة بالهواء لتبريد المفاعلات وأبراج التبريد ومعدات التقطير ، إلخ.للمساعدة في الحفاظ على درجة حرارة التفاعلات الكيميائية والتحكم في الحرارة في العملية.
5الصناعة الطبية:المبردات المبردة بالهواء تستخدم في الصناعة الطبية لتبريد المعدات الطبية، ومعدات التصوير الطبي، ومعدات المختبرات، وما إلى ذلك.لضمان استقرار وتشغيل فعال للمعدات.
6الفنادق والمباني التجارية:تستخدم أجهزة التبريد بالهواء في الفنادق والمباني التجارية ومباني المكاتب لتزويد المياه الباردة لتبريد أنظمة تكييف الهواء ومعدات المباني.
7صناعة الأغذية والمشروبات:في صناعة الأغذية والمشروبات ، تستخدم أجهزة التبريد المبردة بالهواء لتبريد معدات معالجة الأغذية ، ومعدات إنتاج المشروبات ، والتخزين البارد ، وتبريد الأغذية ، إلخ.
8صناعة الإلكترونيات:تستخدم أجهزة التبريد المبردة بالهواء في صناعة الإلكترونيات لتبريد المعدات الإلكترونية ومعدات أشباه الموصلات ومعدات الألياف الضوئية ، إلخ.من أجل الحفاظ على استقرار المعدات وإطالة عمرها.
من الضروري اختيار جهاز تبريد مربع مناسب بالتبريد بالهواء وفقًا لمتطلبات التطبيقات والسيناريوهات المحددة لضمان قدرته على تلبية متطلبات التبريد ومتطلبات الأداء.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيفية اختيار المبرد وبرج التبريد؟
عند اختيار جهاز التبريد أو برج التبريد ، يجب النظر بشكل شامل في العوامل التالية:
1حمولة التبريد:أولاً ، من الضروري تحديد الحمل التبريد المطلوب. عندما تحتاج إلى التعامل مع كميات كبيرة من الحرارة ، مثل العمليات الصناعية أو أنظمة تكييف الهواء في المباني الكبيرة ،أبراج التبريد عادة ما تكون خيار أكثر ملاءمةإذا كان عبء التبريد صغيرًا نسبيًا ، مثل في المختبر أو المرفق الطبي أو المبنى الصغير ، فقد يكون جهاز التبريد أكثر ملاءمة.
2متطلبات ضبط درجة الحرارة:جهاز التبريد لديه قدرة دقيقة على ضبط درجة الحرارة وهو مناسب للتطبيقات التي تتطلب التحكم الدقيق في درجة حرارة التبريد. إذا كانت متطلبات التحكم في درجة الحرارة مرتفعة،المبرد هو خيار أكثر ملاءمةتأثير التبريد من برج التبريد يتأثر كثيرا بالظروف البيئية، ومن الصعب تحقيق التحكم الدقيق في درجة الحرارة.
3قيود المساحة:ضع في اعتبارك قيود المساحة لتثبيت المعدات. عادة ما تستغرق المبردات مساحة أقل وهي مناسبة للتثبيت في مساحات محدودة.تحتاج أبراج التبريد إلى مساحة معينة لتركيبها وتشغيلها، وخاصة بالنسبة لأبراج التبريد الكبيرة، يجب أن تؤخذ بعين الاعتبار البصمة والارتفاع.
4كفاءة الطاقة:فهم احتياجات كفاءة استخدام الطاقة: عادة ما تكون أجهزة التبريد ذات كفاءة طاقة عالية، ويمكن اختيار نماذج ذات نسب كفاءة طاقة أعلى وفقًا لاحتياجات محددة.أبراج التبريد أقل كفاءة في استخدام الطاقة، ولكن من الممكن زيادة كفاءتها في ظل الظروف البيئية المناسبة، مثل انخفاض الرطوبة ودرجة الحرارة.
5تكاليف الصيانة والعمليات:ضع في اعتبارك تكاليف صيانة المعدات وتشغيل وتجهيزها. عادة ما تتطلب المبردات المزيد من أعمال الصيانة والصيانة ، مثل استبدال شاشات المرشحات بانتظام ، وتنظيف المبردات ، إلخ.أبراج التبريد منخفضة الصيانة نسبياً، ولكنها تتطلب تنظيف منتظم وصيانة نظام معالجة المياه.
6التأثير البيئي:النظر في العوامل البيئية مثل توافر الموارد المائية ومتطلبات حماية البيئة. يستخدم المبرد نظام الدوران المغلق، والذي يتطلب موارد أقل من المياه.تحتاج أبراج التبريد إلى كميات كبيرة من المياه للتبريد بالتبخر ، ويجب النظر في قضايا إمدادات المياه والتخلص منها.
مع الأخذ بعين الاعتبار العوامل المذكورة أعلاه بشكل شامل، ووفقا لمتطلبات التطبيق المحددة، يمكن اختيار طريقة التبريد الأكثر ملاءمة.يمكن أيضا استخدام المبردات وأبراج التبريد في تركيبة لإعطاء اللعب الكامل لمزاياها الخاصة وتلبية احتياجات التبريد المعقدة.
