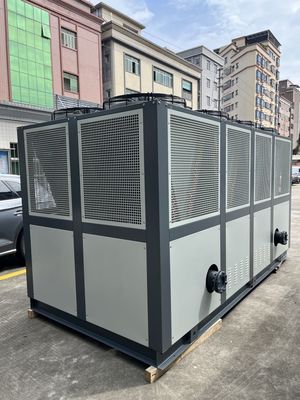

JLSF-100HP المبردة بالهواء المبردة بالماء الدنمارك دانفوس ضاغط الدورية R410A
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-100HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-35 ℃ | نوع الضاغط: | الدنمارك دانفوس ضاغط حركة |
| المبخر: | شل وأنبوب | مكثف: | زعنفة |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | التكرار: | 50 هرتز/60 هرتز |
| المبردات: | R410a | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | مضخة عمودية متعددة المراحل | الضمان: | 12 شهراً |
| إبراز: | المكبس المتحرك المبرد بالهواء المبرد بالماء,R410A جهاز تبريد المياه بالهواء,R410A Air Cooled Water Chiller |
||
منتوج وصف
JLSF-100HP سخان مياه مبرد بالهواء باستخدام الدنمارك دانفوس ضاغط الدورية
وصف المنتج:
المبرد بالهواء (بالإنجليزية: Air-cooled scroll chiller) هو جهاز يستخدم في أنظمة التبريد وتكييف الهواء يستخدم تقنية المكثف المبرد بالهواء ومكثف الدوران.
المبردات المبردة بالهواء تستخدم مكثف مبرد بالهواء لتبديد الحرارة. المكثف هو عنصر مهم في دورة التبريد.إنه يبرد ويحول غاز المبرد ذو درجة حرارة عالية وضغط عالي إلى سائل ذو ضغط عاليعادةً ما تستخدم أجهزة التبريد التقليدية مكثفًا يتم تبريده بالماء لتبديد الحرارة وتحتاج إلى توصيلها ببرج تبريد أو مصدر مياه آخر للتبريد.يستخدم المبرد المبرد بالهواء مروحة لتنفخ عبر الزعانف على سطح المكثف لإزالة الحرارة وتحقيق تبديد الحرارة.
المبردات المتحركة المبردة بالهواء لها العديد من المزايا على المبردات التقليدية المبردة بالماء. أولاً ، لا تحتاج إلى توصيلها بمصدر مياه خارجي ، مما يجعل التثبيت أكثر ملاءمة.ثانياً، وبما أنه لا توجد معدات إضافية مثل مضخات المياه وأبراج التبريد، فإن النظام أبسط ويأخذ مساحة أقل.أجهزة التبريد المتحركة المبردة بالهواء عادة ما تكون ذات نسبة كفاءة طاقة عالية ويمكن أن توفر تأثيرات تبريد مستقرة.
خصائص المنتج:
جهاز التبريد المتحرك المبرد بالهواء هو جهاز تبريد يستخدم تكنولوجيا مكثف مبرد بالهواء وضاغط المتحرك. فيما يلي بعض الميزات المشتركة:
1كفاءة عالية وتوفير الطاقة:يستخدم جهاز التبريد المتحرك المبرد بالهواء ضاغطًا متحركًا فعالًا لتوفير نسبة كفاءة طاقة عالية وتحقيق تشغيل توفير الطاقة.لديهم عادة استهلاك طاقة أقل وتبريد أفضل، خفض استهلاك الطاقة وتكاليف التشغيل.
2تصميم صغير:هذا النوع من المبردات عادة ما يكون له تصميم هيكلي مضغوط ويأخذ مساحة صغيرة نسبيا، مما يجعلها مناسبة للمناطق ذات المساحة التثبيت محدودة.إن ضيقتها يجعلها أكثر مرونة وملاءمة في التطبيقات التجارية والصناعية.
3التبريد السريعيمكن للمكثف المبرد بالهواء أن يشتت الحرارة بسرعة من خلال المروحة ومغسلات الحرارة ، مما يوفر تأثير تبريد سريع وفعال.هذا يجعل المبرد المرتفع المبرد بالهواء يعمل بشكل جيد في السيناريوهات التي تتطلب تبريد سريع، مثل في البيئات عالية درجة الحرارة أو التطبيقات التي تتطلب تبريد سريع.
4التثبيت البسيط:المبردات المتحركة المبردة بالهواء بسيطة نسبياً في التثبيت لأنها لا تتطلب توصيل مصدر مياه خارجي أو برج تبريد.هذا يقلل من تعقيد تخطيط الأنابيب وتكوين نظام المياه أثناء التثبيت، توفير الوقت وتكاليف العمالة.
5التحكم الآلي:يتم تجهيز العديد من المبردات المبردة بالهواء بأنظمة التحكم الآلي المتقدمة ، والتي يمكن أن تحقق التحكم الدقيق في درجة الحرارة والتشغيل الذكي.هذه أنظمة التحكم عادة ما يكون لها وظائف مراقبة وتنظيم لضمان التشغيل المستقر وأفضل أداء للمعدات.
6قابلية تكييف واسعة:أجهزة التبريد المتحركة المبردة بالهواء مناسبة لمختلف سيناريوهات تطبيق التبريد وتكييف الهواء، بما في ذلك المباني التجارية والمكاتب والفنادق والمرافق الطبية والمصانع الصناعية،الخيمكن أن تلبي احتياجات التبريد من مختلف الأحجام والاحتياجات، ولديها القدرة على التكيف والمرونة جيدة.
مبدأ العمل:
يمكن تقسيم مبدأ عمل جهاز التبريد المتحرك المبرد بالهواء إلى جزأين رئيسيين: دورة التبريد ودورة تبديد الحرارة.
جزء دورة التبريد:
1الضغط:جوهر دورة التبريد هو ضاغط الدورية. ضاغط يمتص في درجة حرارة منخفضة وضغط منخفض غاز التبريد،ومن ثم يزيد من ضغطه ودرجة حرارته من خلال الدوران والضغط.
2التكثيف:الغاز المبرد المضغوط ذو درجة حرارة عالية وضغط عالي يدخل المكثف المبرد بالهواء في المكثف، ينفخ مروحة تبريد الهواء الخارجي فوق زعانف المكثفمما يسبب غاز المبرد لتبديد الحرارة وتبريدعندما يتم تبريد غاز المبرد، فإنه يتحول إلى سائل عالي الضغط.
3التوسع:يدخل المبرد السائل ذو الضغط العالي إلى البخار من خلال صمام التوسع (جهاز التبديل). وظيفة صمام التوسع هي خفض ضغط المبرد ،مما يجعلها تتوسع بسرعة، وبالتالي خفض درجة الحرارة والضغط.
جزء دورة تبديد الحرارة:
1التبخر:يُدخل المبرد المنخفض الحرارة والضغط المنخفض الموسع إلى البخار. يتم تثبيت أنبوب أو مشعّل ذو أجنحة داخل البخار. من خلال الاتصال بالماء أو الهواء الذي سيتم تبريده، يتم إدخال المبرد إلى المبرد.يمتص الحرارة ويبرد الماء أو الهواء.
2إمدادات المياه الباردةيتم إرسال الماء المبرد في المبخر إلى المعدات أو النظام الذي يحتاج إلى التبريد لاستيعاب الحرارة وخفض درجة الحرارة.
3دورة التبريد:يتم نقل المياه الباردة مرة أخرى إلى المعدات أو النظام لتبريد من خلال مضخة التداول وتدور للتبريد ، مما يشكل دورة مغلقة.
خلال العملية بأكملها، يكتمل المبرد دورة الضغط والتكثيف والتوسع والتبخر تحت تأثير الضاغط، ويمتص ويقوم بإطلاق الحرارة،وبالتالي تحقيق تأثير التبريد من الماء البارديزيل المكثف المبرد بالهواء الحرارة من خلال مروحة لضمان أن المبرد يمكن أن يستمر في التبريد والتداول خلال الدورة.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام المراوغة |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات الصغيرة المبردة بالهواء مناسبة للعديد من الصناعات والتطبيقات المختلفة ، بما في ذلك على سبيل المثال لا الحصر:
1صناعة الإلكترونيات:يمكن أن توفر المبردات الصغيرة المبردة بالهواء التبريد للمنتجات المتطورة مثل أشباه الموصلات والبصريات والمكونات الإلكترونية لضمان التشغيل الطبيعي للمعدات.
2صناعة الأدوية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء تأثير تبريد مستقر للصلة في عملية إنتاج الأدوية التي تتطلب التحكم في درجة الحرارة ، وضمان جودة وسلامة الأدوية.
3صناعة الأغذية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للعلاقات التي تتطلب ضبط درجة الحرارة أثناء معالجة الأغذية وتخزينها ونقلها لضمان جودة الأغذية وسلامتها.
4صناعة البلاستيك:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للروابط التي تسيطر على درجة الحرارة في صب الحقن البلاستيكي ، صب النفخ ، صب التطويق ، إلخ.لضمان جودة المنتج وكفاءة الإنتاج.
5الصناعة الكيميائية:المبردات الصغيرة المبردة بالهواء يمكن أن توفر التبريد للعلاقات التي تحتاج إلى ضبط درجة الحرارة في عملية الإنتاج الكيميائي لضمان جودة وسلامة المنتجات الكيميائية.
بشكل عام ، تكون المبردات الصغيرة المبردة بالهواء مناسبة لمختلف المناسبات التي تتطلب التبريد ، وتوفر حلول تبريد فعالة ومستقرة وموثوقة لمختلف الصناعات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يمتص تبخير جهاز التبريد بالهواء الحرارة من خلال الاتصال بالماء أو الهواء؟
عملية تبخير جهاز التبريد المتحرك المبرد بالهواء الذي يمتص الحرارة من خلال الاتصال بالماء أو الهواء يمكن أن تتم بالطريقتين التالية:
1طريقة تبريد الماء:
في تبريد المياه ، يحتوي الجزء الداخلي من المبخر عادة على مجموعة من الأنابيب أو الأنابيب ذات الأجنحة التي تمتص الحرارة عن طريق تداول المياه الباردة.يتم نقل المياه من نظام المياه الباردة إلى الأنابيب في البخار من خلال مضخة الدورةويتدفق المبرد داخل البخّار على الأسطح الخارجية لهذه الأنابيب، بينما يتدفق الماء البارد من داخل الأنابيب.بسبب انخفاض درجة الحرارة وانخفاض ضغط المبرد، فإنه سوف يمتص الحرارة من السطح الخارجي من أنبوب المياه الباردة، خفض درجة حرارة المياه الباردة، وأخذ الحرارة بعيدا. بهذه الطريقة يمكن إعادة تدفق المياه الباردة،بينما المبرد يستمر في دورة التبخر وامتصاص الحرارة.
2طريقة تبريد الهواء:
في وضع تبريد الهواء ، يتم تعريض سطح الأنابيب داخل البخار إلى الهواء الخارجي. يتدفق المبرد داخل الأنابيب بينما ينفخ مروحة الهواء الخارجي عبر أسطح أنابيب البخار.من خلال الاتصال بالهواء الخارجي، يمتص المبرد الحرارة من سطح الأنابيب ، مما يتسبب في تبريد سطح الأنابيب ونقل الحرارة بعيدا. بهذه الطريقة ، يمكن للمبرد مواصلة دورة التبخر وامتصاص الحرارة.
سواء كان التبريد بالماء أو التبريد بالهواء، يستفيد المبخر من قدرة المبرد على امتصاص الحرارة أثناء عملية التبخر.يمتص الحرارة من الماء أو الهواء لتحقيق تأثير تبريدالطريقة المحددة المستخدمة تعتمد على احتياجات التطبيق ومتطلبات التصميم.
