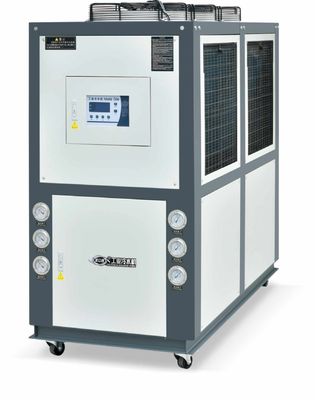

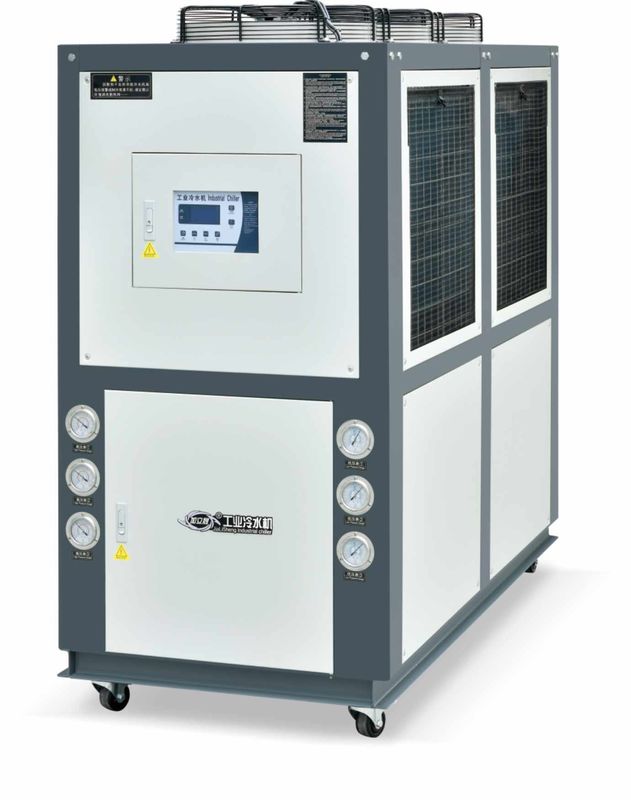

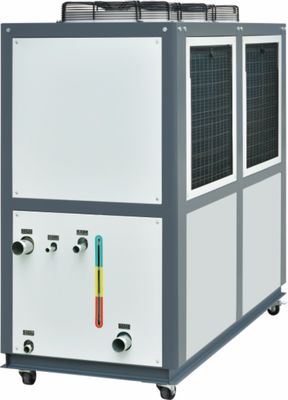

JLSF-15HP تبريد الماء بالهواء للمعالجة الإلكترونية 220V 380V
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-15HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 400 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-50 | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مستوى الحماية: | IP54 | مضخة: | نابذة / عمودي |
| الضمان: | 12 شهر | ||
| إبراز: | جهاز تبريد المياه المبرد بالهواء JLSF-15HP,جهاز تبريد المياه المبرد بالهواء 220 فولت,380 فولت مطاردة بالهواء,Air Cooled Water Chiller 220V,380V Air Cooled Water Chiller |
||
منتوج وصف
JLSF-15HP مطاردة بالهواء المبردة للمياه المعالجة الإلكترونية، المكونات الكهربائية، حفرة لوحة الدوائر
وصف المنتج:
المبرد بالهواء هو المبرد بالهواء المستخدم عادة في أنظمة تكييف الهواء في المباني الصناعية أو التجارية.مبدأ عملها هو استخدام مروحة لتنفخ الهواء الخارجي في الداخل من المبرد، يمتص الحرارة الداخلية من خلال الدورة المائية، ثم يدور الماء المبرد مرة أخرى في الغرفة للتبريد.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المبردة بالهواء أنظمة تبريد إضافية بالماء ، وبالتالي فإن التثبيت والصيانة أسهل وأكثر اقتصادية.تؤثر كفاءة تبريدها على ظروف مثل درجة الحرارة الخارجية والرطوبة، وعادة ما يتطلب قوة تبريد أكبر لتحقيق نفس تأثير التبريد.
يمكن عادةً أن يتم تعديل المبردات المبردة بالهواء وفقًا للاحتياجات لتكيفها مع أنظمة التبريد وتكييف الهواء من أحجام مختلفة. ويمكن أيضًا دمجها مع معدات استرداد الحرارة الأخرى,مثل مضخات الحرارة من مصدر الهواء أو وحدات استرداد حرارة النفايات، لزيادة كفاءة استخدام الطاقة.
خصائص المنتج:
بالمقارنة مع أنواع أخرى من المبردات، المبردات المبردة بالهواء لها المزايا التالية:
1لا حاجة لنظام تبريد مياه إضافي:يمكن أن يستخدم المبرد بالهواء مباشرة الهواء الخارجي للتبريد ، ولا يحتاج إلى نظام تبريد مياه إضافي ، وبالتالي فإن تكاليف التثبيت والصيانة أقل.
2مجموعة واسعة من التطبيقات:يمكن تطبيق المبردات المبردة بالهواء على مختلف المباني والبيئات الداخلية ، بما في ذلك الصناعية والتجارية والسكنية ، إلخ.
3سهل التثبيت:بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المبردة بالهواء اتصالات الأنابيب ، مما يجعل التثبيت أسهل.
4استهلاك طاقة منخفض:عندما يبرد المبرد بالهواء ، فإنه لا يحتاج إلى طاقة كهربائية لدفع مضخة المياه ، لذلك فإن استهلاك الطاقة منخفض.
5تكلفة صيانة منخفضة:وبما أن جهاز التبريد المبرد بالهواء لا يحتوي على نظام تبريد المياه، فإن استخدام مضخات المياه وأنابيب المياه يقل، وتقل أيضا تكلفة الصيانة وفقا لذلك.
بشكل عام ، المبرد المبرد بالهواء له مزايا التثبيت المريح ، وانخفاض تكلفة الصيانة ، ومدى التطبيق الواسع ، وانخفاض استهلاك الطاقة ،لذلك تم استخدامه على نطاق واسع في بعض التطبيقات.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات المبردة بالهواء تستخدم على نطاق واسع في الصناعات والمجالات التالية:
1التصنيع الصناعييمكن أن توفر أجهزة التبريد المبردة بالهواء خدمات التبريد للمصانع وورش التصنيع والآلات والمعدات ، وما إلى ذلك ، والحفاظ على درجة حرارة داخل المنزل والرطوبة مستقرة ،وتضمن التشغيل الطبيعي لخطوط الإنتاج.
2المباني التجارية:المبردات المبردة بالهواء يمكن أن توفر خدمات التبريد للمباني التجارية، مثل مراكز التسوق الكبيرة ومباني المكاتب والفنادق والمستشفيات والمدارس وما إلى ذلك.لضمان راحة البيئة الداخلية.
3صناعة الأدوية:يمكن أن توفر المبردات المبردة بالهواء خدمات التبريد للمفاعلات والطرد المركزي وما إلى ذلك في العملية الصيدلانية لضمان استقرار ونوعية العملية الصيدلانية.
4صناعة معالجة الأغذية:المبردات المبردة بالهواء يمكن أن توفر خدمات التبريد لمعدات معالجة الأغذية لضمان النظافة وجودة معالجة الأغذية.
5صناعة بناء السفن:يمكن أن توفر المبردات المبردة بالهواء خدمات التبريد للسفن ، مثل جسور السفن وغرف المحركات ، لضمان التشغيل العادي والآمن للسفن.
بشكل عام ، يمكن أن توفر أجهزة التبريد المبردة بالهواء خدمات التبريد لمختلف الصناعات والمجالات ، مما يضمن راحة البيئة الداخلية واستقرار عملية الإنتاج.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
لماذا يختار المزيد من الناس أجهزة التبريد بالهواء؟
بالمقارنة مع أجهزة التبريد المبردة بالماء ، يختار المزيد والمزيد من الناس استخدام أجهزة التبريد المبردة بالهواء للأسباب التالية:
1تثبيت سهل:بالمقارنة مع جهاز التبريد المبرد بالماء، الذي يتطلب توصيل الأنابيب، لا يحتاج جهاز التبريد بالهواء إلى ذلك، ويكون التثبيت أسهل.
2تكلفة صيانة منخفضة:وبما أن جهاز التبريد المبرد بالهواء لا يحتوي على نظام تبريد المياه، فإن استخدام مضخات المياه وأنابيب المياه يقل، وتقل أيضا تكلفة الصيانة وفقا لذلك.
3استهلاك طاقة منخفض:المبردات المبردة بالهواء لا تحتاج إلى الكهرباء لتشغيل مضخة المياه عند التبريد ، لذلك فإن استهلاك الطاقة منخفض.
4موثوقية عالية:المبرد بالهواء لا يحتاج إلى مضخة مياه إضافية ، مما يقلل من احتمال فشل المضخة ، لذلك تكون الموثوقية أعلى.
5مجموعة واسعة من التطبيقات:يمكن تطبيق المبردات المبردة بالهواء على مختلف المباني والبيئات الداخلية ، بما في ذلك الصناعية والتجارية والسكنية ، إلخ.
6صديقة للبيئة:المبرد بالهواء لا يحتاج إلى نظام تبريد مياه إضافي، مما يقلل من استهلاك الموارد المائية وأكثر صديقة للبيئة.
بشكل عام ، تكون أجهزة التبريد المبردة بالهواء أكثر ملاءمة واقتصادية وصديقة للبيئة من أجهزة التبريد المبردة بالماء ، لذلك يتم استخدامها على نطاق واسع في بعض التطبيقات.
