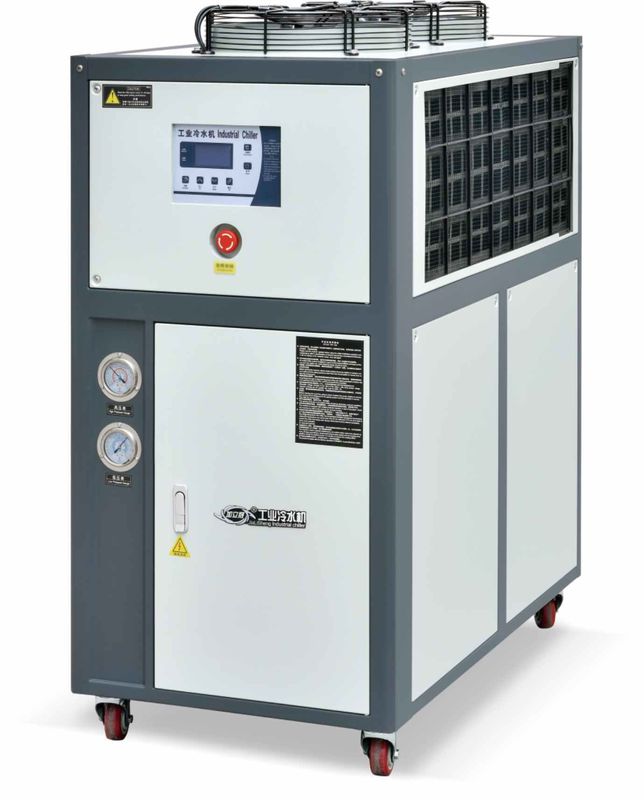

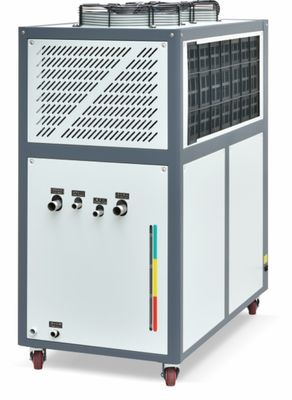

JLSF-4HP مركزية الهواء المبردة آلة تبريد المياه لجهاز التصفيف
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | JLSF-4HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 5 ايام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 700 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | التطبيق: | صناعي / تجاري |
|---|---|---|---|
| جهاز التحكم: | المعالج الدقيق / PLC | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | زعنفة |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الصوت: | 50-65 ديسيبل (أ) |
| مضخة: | نابذة | المبردات: | R22 / R407C / R134A / R410A |
| การป้องกัน: | ضغط مرتفع / منخفض / حمل زائد / تسلسل طوري / مضاد للتجمد | الضمان: | 12 شهر |
| إبراز: | جهاز تبريد المياه بالهواء الطرد المركزي,جهاز تبريد المياه المبرد بالهواء JLSF-4HP,آلة تبريد المياه المصفوفة,JLSF-4HP Air Cooled Water Chiller,Laminating Water Chiller Machine |
||
منتوج وصف
JLSF-4HP آلة الفقاعات المبردة بالهواء، آلة التصنيع، آلة التصفيف
وصف المنتج:
المبرد الهوائي الصغير هو قطعة من المعدات المستخدمة للتبريد ، عادة في التطبيقات التجارية أو الصناعية الصغيرة والمتوسطة الحجم. يستخدم مروحة لتنفس الهواء المحيط عبر المبرد ،الذي يزيل الحرارة من جهاز التبريد ويسمح بدوران سائل التبريد، خفض درجة الحرارة.
المبردات الصغيرة المبردة بالهواء عادة ما تتضمن ضاغطًا ومكثفًا وصمام توسع ومبخرًا. الضاغط يضغط المبرد إلى غاز عالي الضغط ،والتي يتم إرسالها إلى المكثف، حيث ينفخ المروحة الهواء المحيط بها، وبالتالي إزالة الحرارة. يصبح المبرد سائل منخفض الضغط ثم يدخل صمام التوسع،حيث يسبب انخفاض الضغط تبخر المبرد، يمتص الحرارة، والتي تبرد الماء أو السائل الآخر في البخار.
المبردات الصغيرة المبردة بالهواء أسهل في التثبيت والصيانة من المبردات المبردة بالماء لأنها لا تتطلب مضخات أو أبراج تبريد أو أنابيب المياه.عادة ما تتطلب مساحة أكبر لوضعها لأنها تحتاج إلى مساحة كافية لتبديد الحرارة.
خصائص الإنتاج:
المبرد الهوائي الصغير هو معدات تبريد شائعة ، وخصائصه الرئيسية هي كما يلي:
1التصغير:بالمقارنة مع المبردات التقليدية ، فإن المبردات الصغيرة المبردة بالهواء أصغر حجماً وأخف وزناً ، مما يسهل تركيبها ونقلها.
2كفاءة عالية وتوفير الطاقة:وبسبب استخدام ضاغطات متقدمة ومبادلات حرارة ، فإن المبردات الصغيرة المبردة بالهواء لديها كفاءة تبريد أعلى ، ويمكن أن تصل إلى متطلبات درجة الحرارة المحددة في فترة زمنية قصيرة ،ويمكن أيضا أن تقلل من استهلاك الطاقةتأثير توفير الطاقة.
3ضوضاء منخفضةجهاز التبريد الصغير المبرد بالهواء لديه ضوضاء عمل منخفضة ولن يتداخل مع البيئة المحيطة والموظفين. وهو مناسب للمناطق التي تتطلب بيئة هادئة.
4صيانة سهلة:المبرد الصغير المبرد بالهواء بسيط في البناء وسهل الصيانة وسهل التنظيف والإصلاح.
5التحكم الآلي:المبرد الصغير المبرد بالهواء يتبنى نظام تحكم متقدم ، والذي يمكن أن يضبط تلقائيًا درجة الحرارة والرطوبة لضمان تأثير التبريد المستقر والموثوق به.
بشكل عام، المبرد الهوائي الصغير له خصائص التصغير، وكفاءة عالية وتوفير الطاقة، وانخفاض في الضوضاء، وسهولة الصيانة والتحكم التلقائي،و هو المعدات المثالية لاحتياجات التبريد الصغيرة.
مبدأ العمل:
مبدأ عمل التبريد الصغير المبرد بالهواء مشابه لنظام دورة التبريد العام ، وتشمل مكوناته الرئيسية ضاغطًا ومكثفًا وصمام توسيع ،ومبخر.
1ضاغط:المضغوط هو المكون الأساسي للمبرد ، وظيفته هي ضغط المبرد إلى غاز عالي الضغط.الذي يحتاج إلى إفراغ من خلال المكثف.
2.المكثف:المكثف هو مكون يستخدم لتبديد الحرارة من المبرد عندما يمر الغاز ذو الضغط العالي من خلال المكثفوالذي يخفض درجة حرارة المبرد ويطلق الحرارةوبهذه الطريقة، يتغير المبرد من غاز ذو ضغط مرتفع إلى سائل ذو ضغط منخفض.
3صمام التوسع:صمام التوسع هو جهاز ضغط صغير يسيطر على تدفق المبرد. عندما يمر المبرد من خلال صمام التوسع،الضغط ودرجة حرارة المبرد سوف تنخفض بسبب تقلص الصمامبحيث يصبح المبرد سائل بضغط منخفض
4-المبخر:المبخر هو مكون يستخدم لتبريد المياه أو السوائل الأخرى. عندما يدخل المبرد إلى المبخر، فإنه يمتص الحرارة من المبخر،تسبب في انخفاض درجة حرارة الماء أو السائل الآخر في البخاريصبح المبرد غازاً عالي الضغط مرة أخرى، وتبدأ دورة تبريد جديدة.
خلال دورة التبريد بأكملها، يلعب المروحة دوراً هاماً جداً. إنها تصدر الحرارة عن طريق نفخ الهواء المحيط من خلال المكثف،بحيث يمكن تبريد المبرد باستمرار و depressurized في الدورةو أيضاً يضمن تبخير المبرد
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات الصغيرة المبردة بالهواء مناسبة للعديد من الصناعات والتطبيقات المختلفة ، بما في ذلك على سبيل المثال لا الحصر:
1صناعة الإلكترونيات:يمكن أن توفر المبردات الصغيرة المبردة بالهواء التبريد للمنتجات المتطورة مثل أشباه الموصلات والبصريات والمكونات الإلكترونية لضمان التشغيل العادي للمعدات.
2صناعة الأدوية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء تأثير تبريد مستقر للصلة في عملية إنتاج الأدوية التي تتطلب التحكم في درجة الحرارة ، وضمان جودة وسلامة الأدوية.
3صناعة الأغذية:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للعلاقات التي تتطلب ضبط درجة الحرارة أثناء معالجة الأغذية وتخزينها ونقلها لضمان جودة الأغذية وسلامتها.
4صناعة البلاستيك:يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للروابط التي تسيطر على درجة الحرارة في صب الحقن البلاستيكي ، صب النفخ ، صب التطويق ، إلخ.لضمان جودة المنتج وكفاءة الإنتاج.
5الصناعة الكيميائية:المبردات الصغيرة المبردة بالهواء يمكن أن توفر التبريد للعلاقات التي تحتاج إلى ضبط درجة الحرارة في عملية الإنتاج الكيميائي لضمان جودة وسلامة المنتجات الكيميائية.
بشكل عام ، تكون المبردات الصغيرة المبردة بالهواء مناسبة لمختلف المناسبات التي تتطلب التبريد ، وتوفر حلول تبريد فعالة ومستقرة وموثوقة لمختلف الصناعات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
