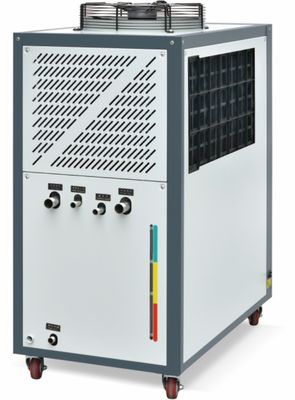

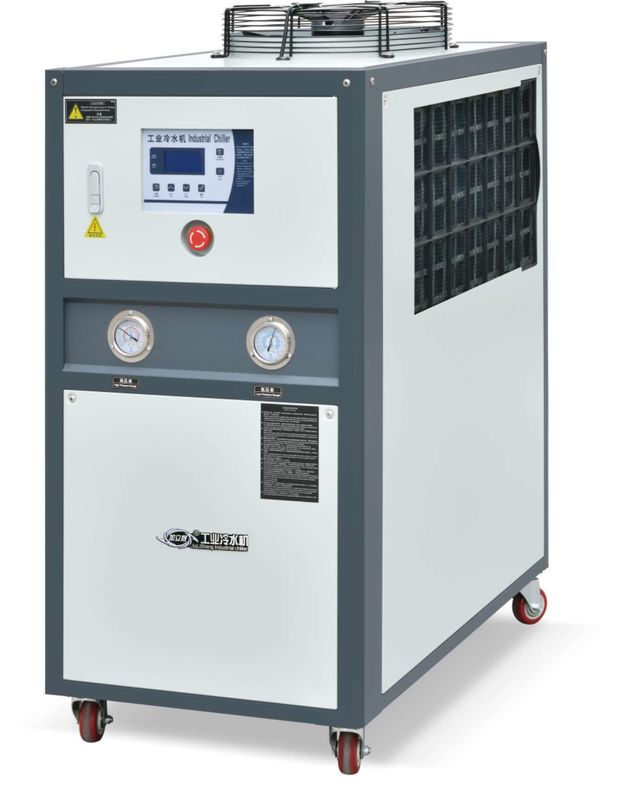

JLSF-3HP مطاردة المياه الصناعية لجهاز صياغة الحقن
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | JLSF-2HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 3 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 800 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | جهاز التحكم: | المعالج الدقيق / PLC |
|---|---|---|---|
| نوع الضاغط: | التمرير / شبه المحكم / المحكم | المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري |
| مكثف: | زعنفة | مراوح مكثف: | محوري |
| مستوى الصوت: | 50-65 ديسيبل (أ) | مضخة: | نابذة |
| المبردات: | R22 / R407C / R134A / R410A | การป้องกัน: | ضغط مرتفع / منخفض / مرتفع / درجة حرارة منخفضة / تسلسل المرحلة / الحمل الزائد / نقص المياه / مضاد للت |
| الضمان: | 12 شهر | ||
| إبراز: | جهاز تبريد المياه لجهاز صناعة القوالب بالحقن,جهاز التبريد للصقيع بالحقن JLSF-3HP,أجهزة التبريد الصناعية للطلاء بالحقن,JLSF-3HP injection molding chiller,Industrial injection molding chiller |
||
منتوج وصف
JLSF-3HP المبردة بالهواء مطاردة المياه صناعة الحقن، البثور، صناعة النفخ، صناعة الضغط
وصف المنتج:
المبرد الهوائي الصغير هو قطعة من المعدات المستخدمة للتبريد ، عادة في التطبيقات التجارية أو الصناعية الصغيرة والمتوسطة الحجم. يستخدم مروحة لتنفس الهواء المحيط عبر المبرد ،الذي يزيل الحرارة من جهاز التبريد ويسمح بدوران سائل التبريد، خفض درجة الحرارة.
المبردات الصغيرة المبردة بالهواء عادة ما تتضمن ضاغطًا ومكثفًا وصمام توسع ومبخرًا. الضاغط يضغط المبرد إلى غاز عالي الضغط ،والتي يتم إرسالها إلى المكثف، حيث ينفخ المروحة الهواء المحيط بها، وبالتالي إزالة الحرارة. يصبح المبرد سائل منخفض الضغط ثم يدخل صمام التوسع،حيث يسبب انخفاض الضغط تبخر المبرد، يمتص الحرارة، والتي تبرد الماء أو السائل الآخر في البخار.
المبردات الصغيرة المبردة بالهواء أسهل في التثبيت والصيانة من المبردات المبردة بالماء لأنها لا تتطلب مضخات أو أبراج تبريد أو أنابيب المياه.عادة ما تتطلب مساحة أكبر لوضعها لأنها تحتاج إلى مساحة كافية لتبديد الحرارة.
مبدأ العمل:
مبدأ عمل التبريد الصغير المبرد بالهواء مشابه لنظام دورة التبريد العام ، وتشمل مكوناته الرئيسية ضاغطًا ومكثفًا وصمام توسيع ،ومبخر.
1ضاغط:المضغوط هو المكون الأساسي للمبرد ، وظيفته هي ضغط المبرد إلى غاز عالي الضغط.الذي يحتاج إلى إفراغ من خلال المكثف.
2.المكثف:المكثف هو مكون يستخدم لتبديد الحرارة من المبرد عندما يمر الغاز ذو الضغط العالي من خلال المكثفوالذي يخفض درجة حرارة المبرد ويطلق الحرارةوبهذه الطريقة، يتغير المبرد من غاز ذو ضغط مرتفع إلى سائل ذو ضغط منخفض.
3صمام التوسع:صمام التوسع هو جهاز ضغط صغير يسيطر على تدفق المبرد. عندما يمر المبرد من خلال صمام التوسع،الضغط ودرجة حرارة المبرد سوف تنخفض بسبب تقلص الصمامبحيث يصبح المبرد سائل بضغط منخفض
4-المبخر:المبخر هو مكون يستخدم لتبريد المياه أو السوائل الأخرى. عندما يدخل المبرد إلى المبخر، فإنه يمتص الحرارة من المبخر،تسبب في انخفاض درجة حرارة الماء أو السائل الآخر في البخاريصبح المبرد غازاً عالي الضغط مرة أخرى، وتبدأ دورة تبريد جديدة.
خلال دورة التبريد بأكملها، يلعب المروحة دوراً هاماً جداً. إنها تصدر الحرارة عن طريق نفخ الهواء المحيط من خلال المكثف،بحيث يمكن تبريد المبرد باستمرار و depressurized في الدورةو أيضاً يضمن تبخير المبرد
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
يستخدم على نطاق واسع في الصيدلة والكيماويات والأغذية والدهون والتغليف والكهرباء والتخزين البارد والبلاستيك والألياف الكيميائية والخرسانة التجارية والليزر وورشة التطهيرالصناعات الميكانيكية وغيرهايمكن أن تسيطر بدقة على درجة الحرارة المطلوبة من قبل التصنيع الصناعي الحديث، وتحسين بكثير الكفاءة وجودة المنتج.معقولة في التصميم والجودة العليا، مع أكثر من 100 نموذج، هو الخيار الأفضل للتبريد الصناعي الحديث.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
