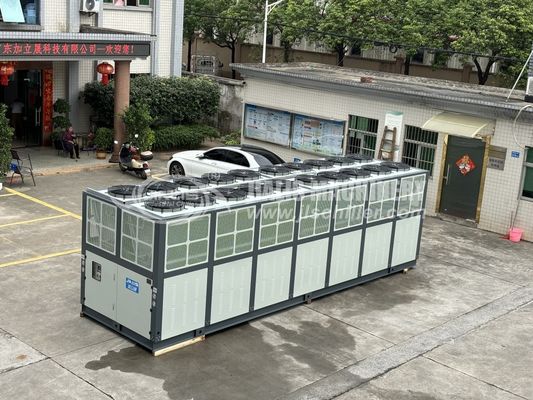

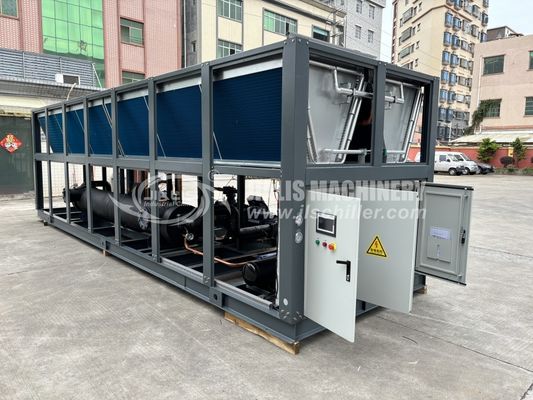

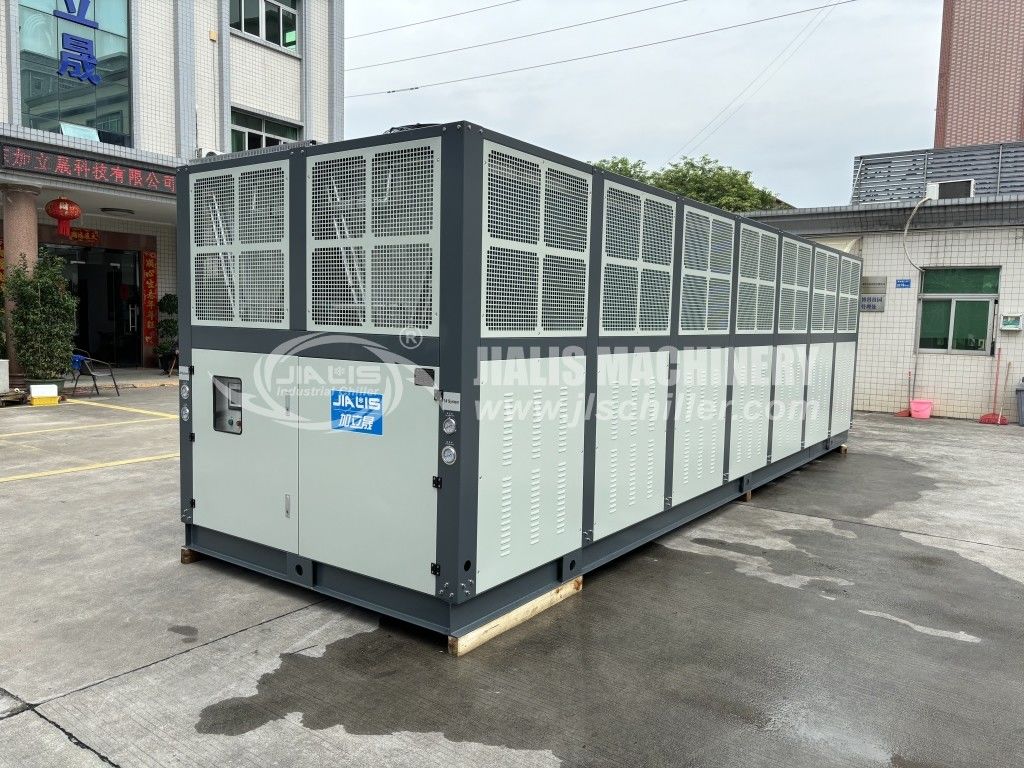

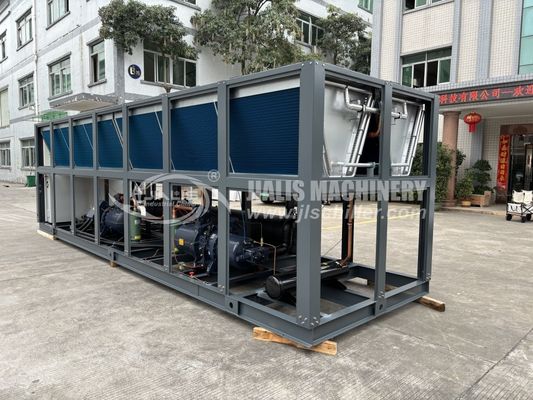

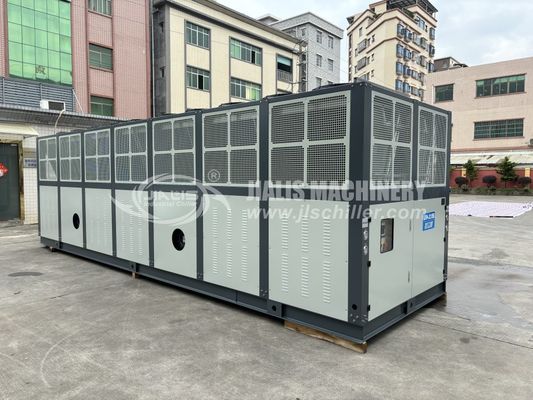

JLSF-200D المبردة بالهواء المكعبات المبردة CPP إنتاج الأفلام والتعبئة والتغليف خط الإنتاج التبريد
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | جيه إل إس إف-200 دي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | تغليف الفيلم الفقاعي |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | T/T |
| القدرة على العرض: | 30 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد برغي بالهواء | نظام التحكم: | سيمنز بي ال سي |
|---|---|---|---|
| جهاز التحكم: | المعالج الدقيق / سيمنز | وضع البدء: | Y- △ / بداية ناعمة |
| نوع الضاغط: | ضاغط لولبي مزدوج | المبخر: | شل وأنبوب |
| المكثف: | أنبوب ذو زعانف | الحماية: | ضغط مرتفع / منخفض ، انعكاس المرحلة ، الحمل الزائد ، مضاد للتجمد ، ارتفاع درجة الحرارة |
| مستوى الضوضاء: | ≥75 ديسيبل (أ) | الجهد: | 380-415 فولت/3PH/50 هرتز 440-460/3PH/60 هرتز |
| مادة تبريد: | R22 / R407C / R134a | الضمان: | سنة واحدة |
| إبراز: | جهاز التبريد المزدوج المبرد بالهواء ويتم التحكم به بواسطة المعالج الصغير,خط إنتاج التعبئة والتغليف,سائل التبريد المسمار لإنتاج الأفلام في CPP,Packaging Production Line Screw Chiller,CPP Film Production Screw Chiller |
||
منتوج وصف
وصف المنتج:
المبرد بالهواء هو نوع من التبريد الصناعي ومعدات تكييف الهواء التجارية، وتتكون أساسا من البخاري والضاغط والمكثف وصمام التوسع ومكونات أخرى.يستخدم ضاغط ملفوف لضغط المبرد منخفض درجة الحرارة و منخفض الضغط إلى غاز عالي درجة الحرارة و عالية الضغط ثم يطلق الحرارة إلى الخارج من خلال المكثفوأخيرا يقلل من درجة الحرارة والضغط من المبرد من خلال صمام التوسع للعودة إلى البخار لإعادة التدوير.
أثناء التشغيل ، يمتص المبرد المزلق المبرد بالهواء الحرارة في الهواء الخارجي ، ويبرد مياه التبريد ويدورها إلى الغرفة ، بحيث يقلل من درجة حرارة الغرفة الداخلية.تؤثر كفاءة تبريدها بشكل كبير على عوامل مثل درجة الحرارة الخارجية والرطوبة، لذلك قد يكون تأثيره محدودًا في بيئات ذات درجات حرارة عالية ورطوبة عالية.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المزروعة المبردة بالهواء نظامًا إضافيًا لمياه التبريد ، لذلك فهي أسهل وأكثر فعالية من حيث التكلفة.لأنه يستخدم الهواء الخارجي للتبريد، يمكن أن تكون مشكلة في المناطق ذات التلوث الهوائي العالي أو حيث تحتاج إلى الحفاظ على نوعية الهواء في الأماكن المغلقة.
خصائص الإنتاج:
المبرد المزدوج المبرد بالهواء هو جهاز تبريد يستخدم تبريد الهواء لتبديد الحرارة. يستخدم أساسًا لتوفير مياه التبريد أو سائل تبريد لخفض درجة الحرارة.إنه يجمع بين مزايا تكنولوجيا تبريد الهواء والضاغطين مزدوجة المسامير، وهي فعالة وموثوقة وتوفير الطاقة.
فيما يلي بعض الخصائص ومبادئ العمل للمبردات المبردة بالهواء ذات المسمارين:
1التبريد الفعال:المبردات المبردة بالهواء تستخدم ضاغطات مزدوجة المسمار ولديها قدرة تبريد فعالة من خلال حركة الدوران للمسماريتم ضغط المبرد إلى غاز عالي الضغط وذو درجة حرارة عالية، ومن ثم يتم تبديد الحرارة من خلال المكثف لتحويل المبرد إلى سائل عالي الضغط.
2تبديد الحرارة بالهواء:بالمقارنة مع الطريقة التقليدية للتبريد بالماء، تستخدم أجهزة التبريد ذات المسمارين المبردة بالهواء تبريد الهواء لتبديد الحرارة.يستخدم مروحة لتنفس الهواء من خلال المكثف لنقل حرارة المبرد عالي درجة الحرارة إلى الهواء المحيط، وبالتالي تحقيق تأثير تبديد الحرارة. لا تتطلب طريقة تبديد الحرارة هذه مياه تبريد إضافية أو أبراج تبريد ، مما يسهل عملية التثبيت والتشغيل.
3خيارات قدرة متعددة:المبردات المبردة بالهواء توفر مجموعة متنوعة من خيارات السعة للتطبيقات ذات الأحجام والاحتياجات المختلفة.يمكنهم تلبية احتياجات التبريد في أماكن مختلفة من المباني التجارية الصغيرة إلى المصانع الصناعية.
4مستقرة وموثوقةالمبرد المزدوج المبرد بالهواء له خصائص تشغيل مستقرة وموثوقة ويمكنه توفير تأثيرات تبريد مستقرة في ظل ظروف حمل مختلفة.تصميم ضاغطه مزدوج المسمار ونظام تبديد الحرارة المبرد بالهواء يجعله قابلا للتكيف بشكل كبير ومقدرا على التعامل مع متطلبات البيئات وظروف العمل المختلفة.
5توفير الطاقة وحماية البيئة:يستخدم المبرد المزدوج المبرد بالهواء تقنية التبريد المتقدمة وتدابير توفير الطاقة ، مع نسبة كفاءة الطاقة العالية وتأثير توفير الطاقة.عادة ما تكون مجهزة بأنظمة تحكم متقدمة، والتي يمكن تعديلها وتحسينها بشكل ذكي وفقًا للاحتياجات الفعلية ، وبالتالي خفض استهلاك الطاقة وتكاليف التشغيل.
المبردات المبردة بالهواء المزدوجة المزدوجة تستخدم على نطاق واسع في مجالات تكييف الهواء والتبريد الصناعي.تبديد الحرارة بالهواء وتوفير الطاقة وحماية البيئة، توفر للمستخدمين حلول تبريد موثوقة ولها مزايا كبيرة في كفاءة استخدام الطاقة وحماية البيئة.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط:يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف:يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت إطلاق الحرارة،والذي يتبخر في الهواء الخارجي من خلال المراوح والإشعاعات.
عملية التوسع:بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخار.
عملية التبخر:السائل ذو درجة حرارة منخفضة وضغط منخفض يتبخر في البخّار، يمتص الحرارة في الغرفة، يبرد مياه التبريد في الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، حماية من ارتفاع درجة حرارة الملف، مفتاح حماية من درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، حماية من ارتفاع درجة حرارة الملف، مفتاح حماية من درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
يتم استخدام المبردات على نطاق واسع في صناعة إنتاج الأفلام. إنتاج الأفلام هو عملية تصنيع مواد الأفلام. وتشمل التطبيقات الشائعة فيلم بلاستيكي ، فيلم معدني ، فيلم زجاجي ، إلخ.فيما يلي التطبيقات الرئيسية للمبردات في صناعة إنتاج الأفلام:
1محرك التبريد:أثناء عملية التطويق لإنتاج الفيلم ، يقوم جهاز التطويق بتطويق المادة المنصهرة إلى شكل فيلم من خلال رأس جهاز التطويق.عادة ما يولد الجهاز الكثير من الحرارة ويحتاج إلى تبريد بواسطة الماء البارد للحفاظ على درجة حرارة عمل مناسبةيقلل المبرد من درجة الحرارة من خلال توفير تدفق مياه التبريد من خلال جهاز التطويق لضمان استقرار عملية التطويق وجودة الفيلم.
2عجلة التبريد:أثناء عملية طلاء الفيلم وتقويمه، يستخدم رولر التبريد لتبريد مواد الفيلم وتصلبها بسرعة.المبرد يوفر مياه التبريد لخفض درجة حرارة عجلة التبريد، مما يضمن التبريد السريع وتصلب مادة الفيلم للحصول على جودة السطح المثالية والأداء.
3برج التبريد:يستخدم برج التبريد جنبا إلى جنب مع جهاز التبريد للتعامل مع درجة حرارة مياه التبريد.يستخدم برج التبريد مبدأ التبريد بالتبخر لخفض درجة حرارة مياه التبريد عن طريق رش الماء الساخن في الهواءيدور جهاز التبريد مياه التبريد في برج التبريد لتبريدها ثم يزودها مرة أخرى بالمعدات التي تحتاج إلى تبريد أثناء عملية إنتاج الفيلم.
4تحكم درجة الحرارة:تتطلب المراحل المختلفة في عملية إنتاج الفيلم ، مثل التطويق ، الطلاء ، التجفيف ، إلخ ، التحكم الدقيق في درجة الحرارة.المبرد ينظم درجة الحرارة في المعدات والعملية من خلال توفير مياه التبريد أو سائل التبريد لضمان جودة الإنتاج واستقرار مادة الفيلم.
5مراقبة البيئة:إنتاج الفيلم يتطلب ظروف خاصة لدرجة حرارة البيئة والرطوبة. The chiller is used in conjunction with the air conditioning system to provide constant temperature and humidity control for the production area to meet the temperature and environmental requirements during the film production process.
من خلال استخدام المبرد في هذه السيناريوهات التطبيقية المحددة في عملية إنتاج الفيلم، التحكم الدقيق في درجة الحرارة، وتبريد وتقوية مواد الفيلم،ويمكن تحقيق توفير بيئة إنتاج مناسبةتساعد هذه التطبيقات على تحسين كفاءة الإنتاج، وتحسين جودة المنتج، وتلبية متطلبات درجة الحرارة والبيئة خلال عملية إنتاج الفيلم.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة صناعة الدبابات الصيدلانية الصناعة البلاستيكية صناعة التعبئة والتغليف صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
طريقة الصيانة:
المبردات المزروعة المبردة بالهواء هي نوع شائع من معدات التبريد. من أجل ضمان تشغيلها الطبيعي و تمديد عمر خدمتها ، هناك حاجة إلى صيانة منتظمة.فيما يلي بعض عناصر الصيانة الشائعة لمبردات المسامير المبردة بالهواء:
1نظف المكثفالمكثف هو واحد من المكونات الرئيسية في المبرد المزدوج المبرد بالهواء. نظف الغبار والزيت وغيرها من الأوساخ على سطح المكثف بانتظام للحفاظ على انبعاث الحرارة الجيد.الهواء المضغوط، يمكن استخدام فرشاة ناعمة أو عامل تنظيف للتنظيف لضمان عدم عرقلة تأثير تبديد الحرارة للمكثف.
2تحقق من مروحة التبريدمروحة التبريد مسؤولة عن إرسال الهواء إلى المبرد لتبديد الحرارة وتبريد.تحقق بانتظام من تشغيل مروحة التبريد لضمان تشغيلها الطبيعي وتنظيف شفرات المروحة للحفاظ على حجم الهواء الجيد وتبديد الحرارة.
3تحقق من الضاغط والمحرك:المكثف والمحرك هما المكونات الأساسية لمبرد المسمار المبرد بالهواء. تحقق بانتظام من عملهم ، بما في ذلك صوت التشغيل والاهتزاز ودرجة الحرارة.تأكد من عدم وجود ضوضاء غير طبيعية، زيادة درجة الحرارة أو غيرها من الظواهر غير الطبيعية. إذا كان هناك أي تشوه، اتصل الفنيين المهنية في الوقت المناسب لإصلاح وإصلاح الأخطاء.
4تحقق من ضغط المبرد:تحقق من ضغط المبرد في المبرد بانتظام للتأكد من أن الضغط داخل النطاق الطبيعي. إذا كان الضغط غير طبيعي، قد تحتاج إلى إضافة أو تفريغ المبرد،وتحقق مما إذا كان النظام لديه تسربات.
5نظف نظام المياه:يتضمن نظام المياه في المبرد المسمار مضخة المياه، خزان المياه، برج التبريد، وما إلى ذلك. تنظيف نظام المياه بانتظام لتجنب تراكم الشوائب والانسداد.تحقق من تشغيل مضخة المياه للتأكد من أنها تعمل بشكل صحيح.
6سجلات السجلات:سجل بشكل منتظم بيانات تشغيل جهاز التبريد المزدوج المبرد بالهواء ، بما في ذلك درجة الحرارة والضغط واستهلاك الطاقة ، إلخ.هذه البيانات يمكن استخدامها للحكم على أداء الجهاز وحالة عمله، وتوفير مرجع للصيانة اللاحقة وإصلاح الأخطاء.
بالإضافة إلى مسائل الصيانة المذكورة أعلاه، يجب عليك أيضا اتباع التعليمات المحددة في دليل الصيانة المقدمة من قبل الشركة المصنعة.الصيانة الوقائية المنتظمة والفحوصات المهنية المنتظمة هي أيضا تدابير مهمة للحفاظ على تشغيل المبرد بشكل طبيعي وتطويل عمرهإذا واجهت أي أخطاء أو تشوهات، يجب عليك الاتصال بالتقنيين المحترفين في الوقت المناسب لإصلاح وصيانة.
