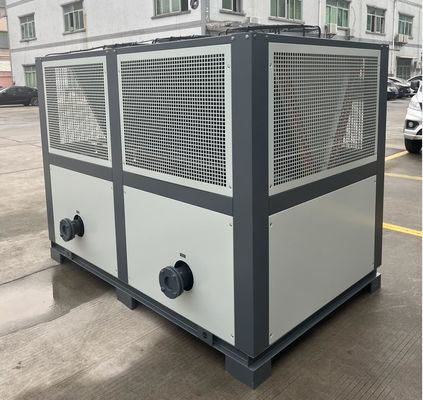

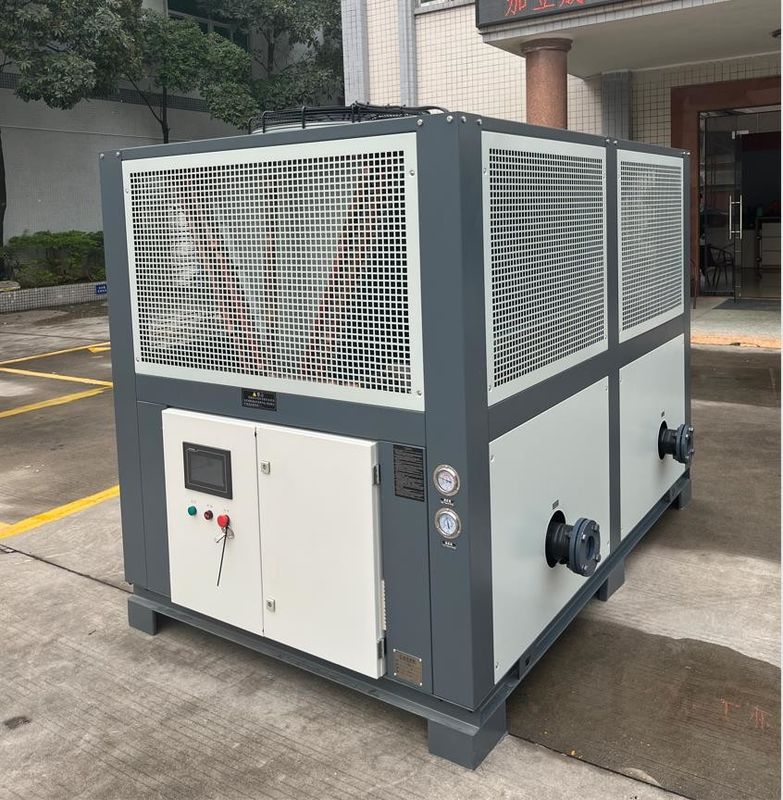

JLSF-30A مطاردة بالهواء ، 45 درجة منخفضة درجة الحرارة مطاردة الماء
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-30A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 50 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد برغي بالهواء | نوع الضاغط: | ضاغط لولبي |
|---|---|---|---|
| المبخر: | زعنفة | المكثف: | شل وأنبوب |
| نظام التحكم: | PLC | جهاز التحكم: | المعالج الدقيق / سيمنز |
| مستوى الضوضاء: | ≥65 ديسيبل (أ) | الحماية: | ضغط مرتفع / منخفض ، حمل زائد ، تسلسل المرحلة ، مضاد للتجمد |
| الأعلى. درجة الحرارة المحيطة: | 45 | مادة تبريد: | R134a / R407c / R410a |
| الضمان: | سنة واحدة | ||
| إبراز: | المبرد بالهواء 45 درجة,جهاز التبريد المزدوج المبرد بالهواء درجة حرارة منخفضة,جهاز تبريد المياه منخفض درجة الحرارة بالهواء,Air Cooled Screw Chiller Low Temperature,Air Cooled Low Temperature Water Chiller |
||
منتوج وصف
JLSF-30D المبردة بالهواء المكعب التبريد البلاستيكي تشكيل التبريد، بطاقة الطباعة التبريد، درجة حرارة منخفضة
وصف المنتج:
المبرد بالهواء هو نوع من التبريد الصناعي ومعدات تكييف الهواء التجارية، وتتكون أساسا من البخاري والضاغط والمكثف وصمام التوسع ومكونات أخرى.يستخدم ضاغط ملفوف لضغط المبرد منخفض درجة الحرارة و منخفض الضغط إلى غاز عالي درجة الحرارة و عالية الضغط ثم يطلق الحرارة إلى الخارج من خلال المكثفوأخيرا يقلل من درجة الحرارة والضغط من المبرد من خلال صمام التوسع للعودة إلى البخار لإعادة التدوير.
أثناء التشغيل ، يمتص المبرد المزلق المبرد بالهواء الحرارة في الهواء الخارجي ، ويبرد مياه التبريد ويدورها إلى الغرفة ، بحيث يقلل من درجة الحرارة الداخلية.تؤثر كفاءة تبريدها بشكل كبير على عوامل مثل درجة الحرارة الخارجية والرطوبة، لذلك قد يكون تأثيره محدودًا في بيئات ذات درجات حرارة عالية ورطوبة عالية.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المزروعة المبردة بالهواء نظامًا إضافيًا لمياه التبريد ، لذلك فهي أسهل وأكثر فعالية من حيث التكلفة.لأنه يستخدم الهواء الخارجي للتبريد، يمكن أن تكون مشكلة في المناطق ذات التلوث الهوائي العالي أو حيث تحتاج إلى الحفاظ على نوعية الهواء في الأماكن المغلقة.
خصائص الإنتاج:
المبرد المسمار له الخصائص التالية:
1كفاءة عالية وتوفير الطاقة:المكبس المسمار لديه كفاءة ضغط عالية، ويمكن أن توفر قدرة تبريد عالية مع استهلاك طاقة منخفضة، وتقليل استهلاك الطاقة.
2مستقرة وموثوقة:ضاغط المسمار له هيكل مضغوط، وتشغيل مستقر، وانخفاض في الضوضاء والاهتزاز، ولا يتطلب دعما إضافيا للأساس. التثبيت والصيانة بسيطة نسبيا،لذا فالموثوقية عالية.
3نظام التحكم:يمكن لنظام التحكم في المبرد المسمار أن يدرك وظائف التحكم والحماية التلقائية للمعدات ، وله خصائص درجة عالية من الذكاء.
4مجموعة واسعة من التطبيقات:المبردات المسمارية مناسبة لمختلف الصناعات ذات متطلبات التبريد الصارمة، مثل الإلكترونيات والصناعة الكيميائية والطب والمواد الغذائية ومجالات أخرى.ولديها آفاق تطبيق واسعة.
في الختام، المبرد المسمار هو معدات تبريد فعالة في استخدام الطاقة ومستقرة وموثوقة لمختلف التطبيقات الصناعية والتجارية.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط:يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف:يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت إطلاق الحرارة،والذي يتم تشتيته في الهواء الخارجي من خلال المروحة والإشعاعات.
عملية التوسع:بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخار.
عملية التبخر:السائل ذو درجة حرارة منخفضة وضغط منخفض يتبخر في البخّار، يمتص الحرارة في الغرفة، يبرد مياه التبريد في الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
يتم استخدام مبردات المسمار المبردة بالهواء على نطاق واسع في الصناعات التالية بسبب كفاءتها العالية وتوفير الطاقة والاستقرار والموثوقية:
1صناعة الأدوية:من الضروري الحفاظ على بيئة منخفضة درجة الحرارة خلال العملية الصيدلانية.ويمكن أن يوفر المبرد المزلق المبرد بالهواء من الفولاذ المقاوم للصدأ بيئة درجة حرارة منخفضة مستقرة لإنتاج الأدوية.
2الصناعة الكيميائية:المعالجة التبريدة مطلوبة في عملية إنتاج الكيماويات، ومبردة المسمار بالفولاذ المقاوم للصدأ يمكن أن توفر قدرة تبريد مستقرة لعملية إنتاج الكيماويات.
3صناعة الإلكترونيات:المعدات الإلكترونية تحتاج إلى العمل في درجة حرارة أقل، لذلك من الضروري استخدام معدات التبريد لخفض درجة الحرارة.يمكن أن تلبي أجهزة التبريد المسمارية المبردة بالهواء من الفولاذ المقاوم للصدأ احتياجات التبريد للمعدات الإلكترونية.
4صناعة الأغذية:يحتاج الطعام إلى التبريد والاحتفاظ به طازجًا أثناء معالجة الأغذية. يمكن أن توفر أجهزة التبريد المسمارية المبردة بالهواء من الفولاذ المقاوم للصدأ إمكانيات تبريد مستقرة وحفظ الطازجة لمعالجة الأغذية.
5صناعة الطباعة:تحتاج صناعة الطباعة إلى تبريد لوحة الطباعة أثناء عملية الطباعة ، ويمكن لمبرد المسامير المبردة بالهواء من الفولاذ المقاوم للصدأ توفير قدرة تبريد مستقرة لصناعة الطباعة.
6صناعة الآلات:تحتاج الآلة إلى التبريد أثناء عملية التصنيع ، ويمكن لمبرد المسمار المبرد بالهواء من الفولاذ المقاوم للصدأ توفير قدرة تبريد مستقرة لصناعة تصنيع الآلات.
باختصار، المبرد المسمار بالهواء مناسبة لمختلف الصناعات مع متطلبات التبريد الصارمة، مثل الإلكترونيات والصناعة الكيميائية والطب والمواد الغذائية وغيرها من المجالات،ولها آفاق تطبيق واسعة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
طريقة الصيانة:
أساليب الصيانة لمبرد المسمار المبرد بالهواء تشمل:
1نظف المرشحات والملفات بانتظام:نظف المرشحات والملفات بانتظام لتجنب انسداد الغبار والقذارة التي يمكن أن تؤثر على أداء التبريد.
2تحقق من النظام الكهربائيفحص النظام الكهربائي بانتظام، بما في ذلك الأسلاك، المقابس، والمفاتيح، للتأكد من أنه يعمل بشكل صحيح.
3نظف المكثف والمبخر:تنظيف المكثف والبخار بانتظام للحفاظ على تبديد الحرارة والتبريد الجيد.
4تحقق من المبرد:تحقق بانتظام من ضغط وتركيز المبرد للتأكد من أنه في مستويات طبيعية.
5تحقق من ضاغط المسمار:تحقق بانتظام من تشغيل ضاغط المسمار، بما في ذلك الضوضاء والاهتزاز ومستوى الزيت، الخ لضمان تشغيله الطبيعي.
6تحقق من المحرك والمروحةتحقق بشكل دوري من تشغيل المحرك والمروحة للتأكد من أنها تعمل بشكل صحيح.
تحقق من نظام السباكة: تحقق بانتظام من ضيق نظام السباكة وتسربها لضمان عمله الطبيعي.
باختصار، الصيانة والصيانة المنتظمة يمكن أن تضمن التشغيل الطبيعي وتطول عمر خدمة المبرد المزلق بالهواء.يوصى بإجراء الرعاية والصيانة وفقًا لتوصيات الشركة المصنعة، وطلب بانتظام من موظفي الصيانة المهنية للصيانة والتفتيش.
