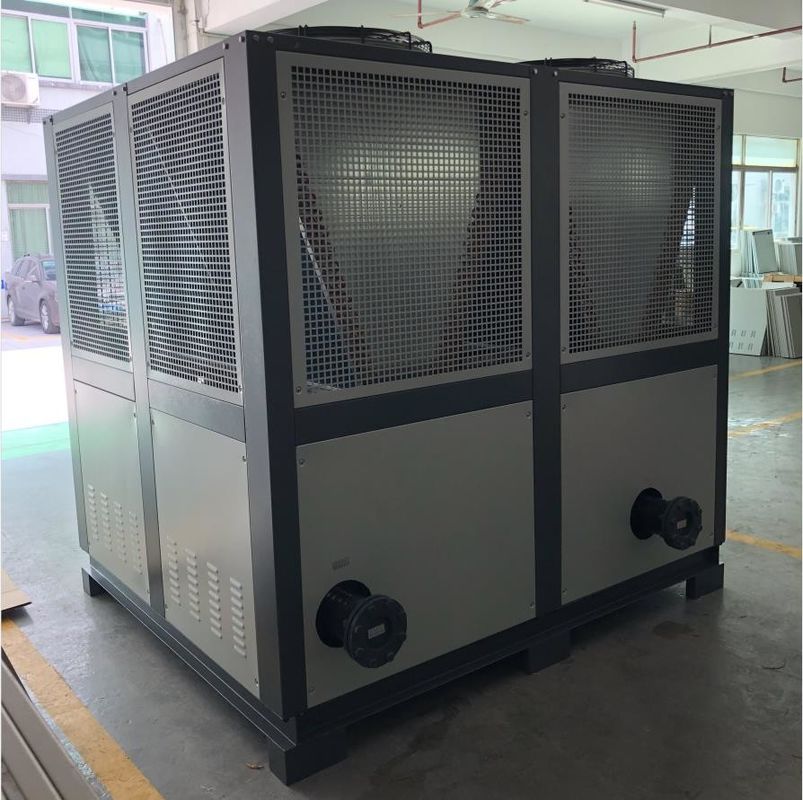

JLSF-40A PLC المبردة بالهواء المسمار المبرد للصناعة التجارية
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-40A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد برغي بالهواء | نظام التحكم: | PLC |
|---|---|---|---|
| جهاز التحكم: | معالج دقيق | وضع البدء: | Y- △ / بداية ناعمة |
| نوع الضاغط: | ضاغط لولبي | المبخر: | شل وأنبوب |
| المكثف: | أنبوب ذو زعانف | الحماية: | ضغط مرتفع / منخفض ، انعكاس المرحلة ، الحمل الزائد ، مضاد للتجمد ، ارتفاع درجة الحرارة |
| مستوى الضوضاء: | ≥75 ديسيبل (أ) | مادة تبريد: | R22 / R407C / R134a |
| الضمان: | سنة واحدة | ||
| إبراز: | جهاز التبريد بالهواء الصناعي,جهاز التبريد بالهواء,جهاز التبريد الصناعي المبرد بالهواء بواسطة PLC,Air Cooled Screw Chiller Commercial,PLC Air Cooled Industrial Chiller |
||
منتوج وصف
JLSF-40D المبردة بالهواء المكعب التبريد معالجة المعادن، صناعة البلاستيك بالحقن، قطع الليزر، تصنيع الإلكترونيات
وصف المنتج:
المبرد بالهواء هو نوع من التبريد الصناعي ومعدات تكييف الهواء التجارية، وتتكون أساسا من البخاري والضاغط والمكثف وصمام التوسع ومكونات أخرى.يستخدم ضاغط ملفوف لضغط المبرد منخفض درجة الحرارة و منخفض الضغط إلى غاز عالي درجة الحرارة و عالية الضغط ثم يطلق الحرارة إلى الخارج من خلال المكثفوأخيرا يقلل من درجة الحرارة والضغط من المبرد من خلال صمام التوسع للعودة إلى البخار لإعادة التدوير.
أثناء التشغيل ، يمتص المبرد المزلق المبرد بالهواء الحرارة في الهواء الخارجي ، ويبرد مياه التبريد ويدورها إلى الغرفة ، بحيث يقلل من درجة الحرارة الداخلية.تؤثر كفاءة تبريدها بشكل كبير على عوامل مثل درجة الحرارة الخارجية والرطوبة، لذلك قد يكون تأثيره محدودًا في بيئات ذات درجات حرارة عالية ورطوبة عالية.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المزروعة المبردة بالهواء نظامًا إضافيًا لمياه التبريد ، لذلك فهي أسهل وأكثر فعالية من حيث التكلفة.لأنه يستخدم الهواء الخارجي للتبريد، يمكن أن تكون مشكلة في المناطق ذات التلوث الهوائي العالي أو حيث تحتاج إلى الحفاظ على نوعية الهواء في الأماكن المغلقة.
خصائص الإنتاج:
أجهزة التبريد المزدوجة المبردة بالهواء وأجهزة التبريد المزدوجة المبردة بالماء هي طريقتان مختلفتان للتبريد ولديها بعض الخصائص المختلفة:
1طريقة التبريد:تبريد الهواء المسمار المبرد تبديد الحرارة إلى الهواء المحيط من خلال المروحة المدمجة ومسح الحرارة لتحقيق التبريد.أجهزة التبريد المزدوجة المبردة بالماء تمتص الحرارة عن طريق تدوير الماء وتطلق الحرارة إلى الغلاف الجوي من خلال أبراج التبريد أو معدات التبريد.
2التثبيت والصيانة:المبردات المزروعة المبردة بالهواء لا تحتاج إلى توصيل أنابيب المياه وأبراج التبريد ، والتركيب والصيانة بسيطة نسبيًا.يجب توصيل المبرد المزلق المبرد بالماء بخراطيم المياه وأبراج التبريد، ونظام الدورة المائية يحتاج إلى فحص وصيانة منتظمة.
3كفاءة التبريد:في البيئة ذات درجة حرارة عالية أو ظروف تشغيل ذات حمولة عالية ، يمكن استخدام المبردات المزدوجة المبردة بالماء.يمكن أن توفر أجهزة التبريد المسمارية المبردة بالماء عادةً تأثير تبريد أكثر استقراراً وموثوقية.
4متطلبات المساحة:لا يتطلب المبرد المزلق المبرد بالهواء برج تبريد ويحتل مساحة صغيرة نسبياً. يتطلب المبرد المزلق المبرد بالماء برج تبريد إضافي لإطلاق الحرارة،الذي يحتل مساحة كبيرة نسبيا.
5التكيف مع البيئة:جهاز التبريد المزروع المبرد بالهواء مناسب لبيئات بدون إمدادات مياه مستقرة أو نوعية مياه سيئة ، لأنه لا يعتمد على مصادر مياه خارجية.المبرد المزلق المبرد بالماء يتطلب مصدر مياه ثابت ولديه متطلبات أعلى لجودة الماء.
للاختصار، المبرد المزروع بالهواء له مزايا التثبيت السهل، لا حاجة لمصدر المياه وبرج التبريد، ومناسبة لبعض البيئات الخاصة.في حين أن المبرد المكعب المبرد بالماء لديه كفاءة التبريد العالية والاستقرار، فهي مناسبة للتطبيقات الصناعية والتجارية العامة، ولكن تتطلب نظام تداول المياه الإضافية وبرج التبريد.أي طريقة تبريد تختار يجب أن تقرر وفقًا للاحتياجات الخاصة والظروف البيئية.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط:يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف:يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت إطلاق الحرارة،والذي يتم تشتيته في الهواء الخارجي من خلال المروحة والإشعاعات.
عملية التوسع:بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخار.
عملية التبخر:السائل ذو درجة حرارة منخفضة وضغط منخفض يتبخر في البخّار، يمتص الحرارة في الغرفة، يبرد مياه التبريد في الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
جهاز التبريد المزروع المبرد بالهواء هو جهاز تبريد يستخدم ضاغط مزروع ومكثف مبرد بالهواء وهو مناسب للصناعات التالية:
1صناعة التصنيع:في عملية التصنيع الصناعي ، تحتاج إلى تبريد العديد من المعدات ، مثل معدات معالجة البلاستيك ، ومعدات معالجة المعادن ، والمعدات الكيميائية ، إلخ.من الضروري استخدام أجهزة التبريد المسمارية المبردة بالهواء لتوفير خدمات التبريد لهذه المعدات..
2المباني التجارية:يمكن أن توفر أجهزة التبريد المسمارية المبردة بالهواء خدمات التبريد للمباني التجارية الكبيرة والمصانع والأماكن العامة ، مثل مراكز التسوق والسوبر ماركتات والفنادق والمستشفيات ومباني المكاتب ،الخ.
3صناعة الأدوية:في صناعة الأدوية ، تحتاج العديد من عمليات الإنتاج إلى التحكم في درجة الحرارة والرطوبة لضمان جودة المنتج وسلامته ، لذلك هناك حاجة إلى أجهزة التبريد للتبريد والتحكم في الرطوبة.
4صناعة الأغذية:في صناعة الأغذية، تتطلب العديد من عمليات الإنتاج ضبط درجة الحرارة، مثل النبيذ والمشروبات ومنتجات الألبان وما إلى ذلك، وتتطلب أجهزة التبريد للتبريد.
5صناعة الإلكترونيات:في صناعة الإلكترونيات ، تحتاج العديد من الأجهزة إلى التبريد ، مثل المكونات الإلكترونية ومعدات أشباه الموصلات ، وما إلى ذلك ، وتتطلب أجهزة التبريد للتبريد.
باختصار، المبردات المزروعة المبردة بالهواء مناسبة لمختلف الصناعات والأوقات التي تتطلب التبريد، مثل التصنيع الصناعي، والبناء التجاري، وصناعة الأدوية،صناعة الأغذيةصناعة الإلكترونيات، الخ
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
هل يمكنك أن تعطيني بعض النصائح لتحسين تصميم نظام التبريد؟
فيما يلي بعض الاقتراحات والاعتبارات عند تحسين تصميم أنظمة التبريد في عملية صناعة الصب الاندفاعي للبلاستيك:
1تبريد موحد:تأكد من أن مياه التبريد يمكن أن تتدفق بالتساوي من خلال القالب حقن، وخاصة في النقاط الساخنة.صياغة تخطيط وقياس قناة التبريد المناسبة لضمان أن مياه التبريد يمكن أن تلامس بشكل كامل سطح القالب وتمتص الحرارة بفعالية.
2. تحكم في سرعة التبريد:التحكم في سرعة التبريد عن طريق ضبط تدفق ودرجة حرارة مياه التبريد.معدلات التبريد السريعة جداً أو البطيئة جداً يمكن أن يكون لها تأثير سلبي على جودة المنتجوفقًا للمواد البلاستيكية المحددة ومتطلبات المنتج ، قم بتعديل معايير مياه التبريد لتحقيق أفضل تأثير تبريد.
3تحسين تصميم قناة التبريد:تصميم قنوات التبريد المناسبة في القالب الحقن لضمان أن مياه التبريد يمكن أن تتدفق من خلال بشكل فعال.شكل وتخطيط القنوات يجب أن تكون الأمثل للجزء المنسوج بالحقن المحدد لتحقيق أقصى قدر من تأثير التبريد.
4استخدام أنابيب التبريد والفوهات:استخدام أنابيب التبريد والفوهات في نظام التبريد لتوجيه مياه التبريد إلى مناطق محددة والتركيز على نقاط التبريد الساخنة. وهذا يحسن من كفاءة التبريد ويتجنب إهدار مياه التبريد.
5تنظيف وصيانة نظام التبريد:تنظيف نظام التبريد بانتظام لمنع انسداد قناة التبريد وضمان تدفق سليم لمياه التبريد.التحقق بانتظام من حالة تشغيل نظام التبريد لضمان التشغيل الطبيعي وأداء آلة مياه التبريد.
6استخدام أجهزة استشعار درجة الحرارة وأنظمة المراقبة:تثبيت أجهزة استشعار درجة الحرارة وأنظمة مراقبة لمراقبة تغيرات درجة الحرارة في القوالب الحقنية. وهذا يسمح بمراقبة تأثير التبريد في الوقت الحقيقي وتعديل وتحسين حسب الحاجة.
7اختيار مادة العفن:اختيار مادة العفن ذات الموصلات الحرارية الجيدة لتحسين تأثير التبريد.يمكن للمواد ذات التوصيل الحراري الأفضل أن تساعد في توصيل الحرارة إلى قناة التبريد بشكل أسرع وتسريع التبريد.
من خلال تدابير التحسين المذكورة أعلاه ، يمكن تحسين تأثير نظام التبريد ، ويمكن تحسين كفاءة التبريد أثناء عملية صب الحقن ،يمكن اختصار دورة صب الحقن، ويمكن تحسين كفاءة الإنتاج وجودة المنتجات.
