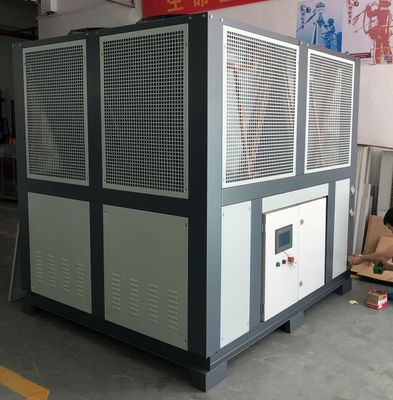

JLSF-50A R134A R404A مطاردة بالهواء مكبر المسامير للطلاء آلات طحن
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-50A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد برغي بالهواء | نوع الضاغط: | ضاغط لولبي |
|---|---|---|---|
| المبخر: | زعنفة | المكثف: | شل وأنبوب |
| نظام التحكم: | PLC | جهاز التحكم: | المعالج الدقيق / سيمنز |
| مستوى الضوضاء: | ≥65 ديسيبل (أ) | الحماية: | ضغط مرتفع / منخفض ، حمل زائد ، تسلسل المرحلة ، مضاد للتجمد |
| الأعلى. درجة الحرارة المحيطة: | 5-35 ℃ | مادة تبريد: | R22 / R407C / R134A / R404A |
| الضمان: | سنة واحدة | ||
| إبراز: | R404A جهاز تبريد بالهواء,R134A جهاز تبريد بالهواء,طواحين مبردات بالهواء,R134A Air Cooled Screw Chiller,Grinders Air Cooled Chillers |
||
منتوج وصف

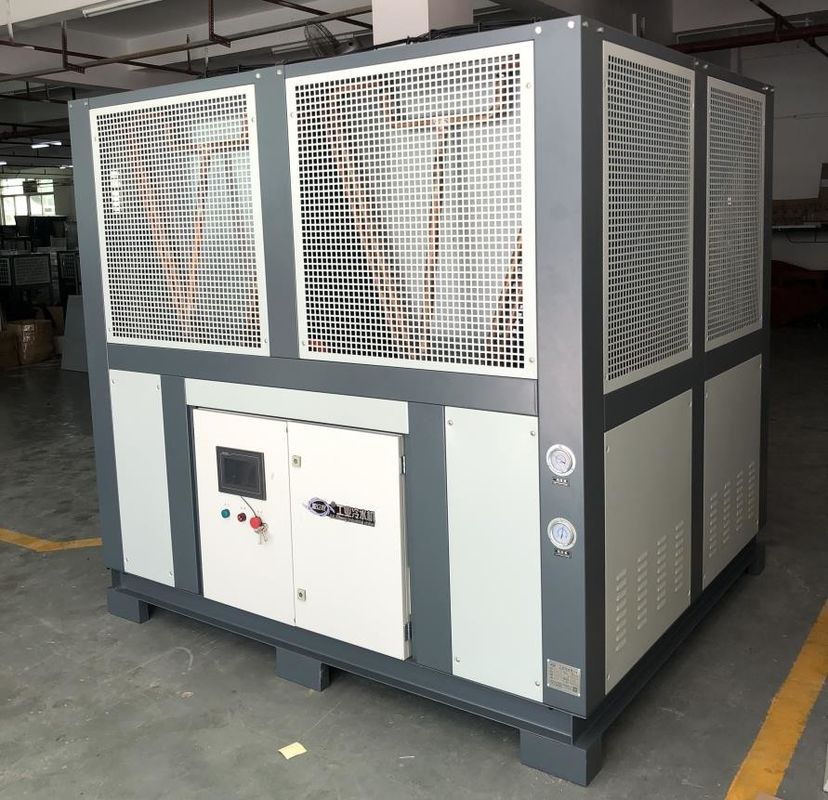

JLSF-50D مطاردة بالهواء المسمار التبريد صناعة الطلاء، آلات الطلاء، مطحنات، تحضير الطلاء
وصف المنتج:
جهاز التبريد المزدوج المبرد بالهواء هو جهاز تبريد يستخدم تبديد الحرارة المبرد بالهواء. وهو يتكون أساسا من ضاغط مخرط ، ومكثف ، ومبخر ، ومروحة ونظام تحكم.
ضاغط المسمار هو المكون الأساسي للمبرد ، والذي يستخدم حركة الدوران للمسمار لضغط الغاز. تتميز ضاغطات المسمار بكفاءة عالية ،الاستقرار والموثوقية، وهي مناسبة لأنظمة التبريد وتكييف الهواء ذات السعة الكبيرة.
المكثف هو مكون يستخدم لتبريد غاز التبريد عالي درجة الحرارة والضغط العالي الذي يتم تفريغه من الضاغط وتحويله إلى حالة سائلة.المكثف يشتت الحرارة إلى الهواء المحيط به من خلال مروحة لتحقيق تبديد الحرارة.
المبخر هو مكون يمتص الحرارة ويبخر المبرد. الماء البارد يتدفق من خلال المبخر ويتبادل الحرارة مع المبرد في المبخر،وبالتالي خفض درجة حرارة الماء وتوفير تأثير التبريد.
المروحة هي الجزء المستخدم لتوفير تبريد الهواء، فإنه ينفخ الهواء المحيط عبر المكثف ويساعد المبرد على إبعاد الحرارة إلى الهواء.
نظام التحكم يراقب ويضبط تشغيل جهاز التبريد المزدوج المبرد بالهواء لضمان التشغيل الطبيعي للنظام. يمكنه مراقبة معايير مثل درجة الحرارة والضغط والجريان،وتعديل حالة تشغيل ضاغطات ومروحة وفقا للطلب لتحقيق كفاءة عالية وتوفير الطاقة.
المبرد المزلق المبرد بالهواء يعتمد طريقة تبديد الحرارة المبردة بالهواء ، مما يلغي الاعتماد على مصادر مياه تبريد إضافية ،وهي مناسبة للأماكن التي تتطلب حلول تبريد مستقلةيستخدم على نطاق واسع في المباني التجارية، التبريد الصناعي، ومراكز البيانات والمستحضرات الدوائية لأدائها العالي، والمرونة ومزايا توفير الطاقة.
خصائص الإنتاج:
جهاز التبريد المزروع المبرد بالهواء له الخصائص التالية:
1كفاءة عالية:ضاغط المسمار هو المكون الأساسي لمبرد المسمار المبرد بالهواء ، الذي يحتوي على كفاءة عالية ونسبة استهلاك الطاقة.إن تصميم ومبدأ تشغيل ضاغط المسمار يسمح لهم بتوفير أداء ثابت في الأحمال العالية والحمل الجزئي مع استهلاك طاقة منخفض.
2كثافة التبريد العالية:تبني آلة التبريد المسمارية المبردة بالهواء طريقة تبديد الحرارة المبردة بالهواء ، ويتم تفريغ الحرارة إلى الهواء المحيط من خلال المروحة ، دون الحاجة إلى مصدر مياه تبريد إضافي.هذا يسمح لها أن يكون لها كثافة تبريد أعلى لزيادة قدرة التبريد في الأماكن التي يكون فيها المساحة محدودة.
3محلول التبريد المستقلوبما أنه لا يلزم مصدرًا إضافيًا لمياه التبريد، يمكن استخدام جهاز التبريد المزدوج المبرد بالهواء كحل مستقل للتبريد.هذا يجعلها مفيدة بشكل خاص في التطبيقات مثل المباني التجارية، ومراكز البيانات والتبريد الصناعي حيث لا توجد مياه التبريد بسهولة أو متاحة.
4المرونة:طريقة تبريد الهواء لتبديد الحرارة في المبرد المزلق بالهواء تجعل تركيبها وتخطيطها أكثر مرونة. لا يتطلب أبراج تبريد أو أنابيب مياه تبريد،ويمكن اختيار الموقع المناسب والتخطيط وفقا للاحتياجات الفعلية.
5توفير الطاقة:تبريد المكعب بالهواء يشتت الحرارة إلى الهواء من خلال المروحة ، ولا يتطلب مضخات مياه التبريد الإضافية وأبراج التبريد ، لذلك يمكن أن يوفر الطاقة إلى حد ما.
6صيانة سهلةبالمقارنة مع المبردات المبردة بالماء ، فإن المبردات المزروعة المبردة بالهواء أسهل في الصيانة. لا تحتاج إلى تنظيف برج التبريد أو التعامل مع مياه التبريد بشكل متكرر ،تقليل عبء عمل الصيانة والإدارة.
تجدر الإشارة إلى أن تأثير تبديد الحرارة لمبرد المسمار المبرد بالهواء يتأثر بدرجة حرارة البيئة وظروف التهوية.,قد تكون هناك حاجة إلى تدابير إضافية لضمان التشغيل والتبريد السليمين.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط:يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف:يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت إطلاق الحرارة،والذي يتم تشتيته في الهواء الخارجي من خلال المروحة والإشعاعات.
عملية التوسع:بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخار.
عملية التبخر:السائل ذو درجة حرارة منخفضة وضغط منخفض يتبخر في البخّار، يمتص الحرارة في الغرفة، يبرد مياه التبريد في الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
يتم استخدام مبردات المسمار المبردة بالهواء على نطاق واسع في الصناعات التالية بسبب كفاءتها العالية وتوفير الطاقة والاستقرار والموثوقية:
1صناعة الأدوية:من الضروري الحفاظ على بيئة منخفضة درجة الحرارة خلال العملية الصيدلانية.ويمكن أن يوفر المبرد المزلق المبرد بالهواء من الفولاذ المقاوم للصدأ بيئة درجة حرارة منخفضة مستقرة لإنتاج الأدوية.
2الصناعة الكيميائية:المعالجة التبريدة مطلوبة في عملية إنتاج الكيماويات، ومبردة المسمار بالفولاذ المقاوم للصدأ يمكن أن توفر قدرة تبريد مستقرة لعملية إنتاج الكيماويات.
3صناعة الإلكترونيات:المعدات الإلكترونية تحتاج إلى العمل في درجة حرارة أقل، لذلك من الضروري استخدام معدات التبريد لخفض درجة الحرارة.يمكن أن تلبي أجهزة التبريد المسمارية المبردة بالهواء من الفولاذ المقاوم للصدأ احتياجات التبريد للمعدات الإلكترونية.
4صناعة الأغذية:يحتاج الطعام إلى التبريد والاحتفاظ به طازجًا أثناء معالجة الأغذية. يمكن أن توفر أجهزة التبريد المسمارية المبردة بالهواء من الفولاذ المقاوم للصدأ إمكانيات تبريد مستقرة وحفظ الطازجة لمعالجة الأغذية.
5صناعة الطباعة:تحتاج صناعة الطباعة إلى تبريد لوحة الطباعة أثناء عملية الطباعة ، ويمكن لمبرد المسامير المبردة بالهواء من الفولاذ المقاوم للصدأ توفير قدرة تبريد مستقرة لصناعة الطباعة.
6صناعة الآلات:تحتاج الآلة إلى التبريد أثناء عملية التصنيع ، ويمكن لمبرد المسمار المبرد بالهواء من الفولاذ المقاوم للصدأ توفير قدرة تبريد مستقرة لصناعة تصنيع الآلات.
باختصار، المبرد المسمار بالهواء مناسبة لمختلف الصناعات مع متطلبات التبريد الصارمة، مثل الإلكترونيات والصناعة الكيميائية والطب والمواد الغذائية وغيرها من المجالات،ولها آفاق تطبيق واسعة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
طريقة الصيانة:
المبردات المزروعة المبردة بالهواء لها المزايا التالية على المبردات المبردة بالماء:
1محلول التبريد المستقلالمبرد المزلق المبرد بالهواء لا يتطلب مصدرًا إضافيًا لمياه التبريد ويمكن استخدامه كمحلول تبريد مستقل.المبردات بالماء تتطلب معدات مثل مضخات المياه التبريد، أبراج التبريد، وأنابيب المياه، مما يزيد من تعقيد النظام وتكاليف التثبيت.
2مرونة المساحة:نظرًا لأن أنابيب مياه التبريد وأبراج التبريد غير مطلوبة ، فإن جهاز التبريد المزدوج المبرد بالهواء أكثر مرونة في تخطيط المساحة. يمكن وضعه في غرفة كمبيوتر صغيرة أو في بيئة صغيرة ،التكيف مع أماكن ذات مساحة محدودة.
3حفظ الموارد المائية:بالمقارنة مع أجهزة التبريد المبردة بالماء التي تتطلب كمية كبيرة من مياه التبريد كل يوم ، لا تتطلب أجهزة التبريد المبردة بالهواء مصادر مياه إضافية ، مما يقلل من الاعتماد على موارد المياه.وخاصة في بعض المناطق التي تقتصر فيها موارد المياه، المبردات المزدوجة ذات التبريد الهوائي لها مزايا واضحة
4كفاءة الطاقة:أجهزة التبريد المزدوجة المبردة بالهواء عادة ما تكون ذات كفاءة طاقة أعلى.إن تصميم ومبدأ تشغيل ضاغط المسمار يسمح لهم بتوفير أداء ثابت في الأحمال العالية والحمل الجزئي مع استهلاك طاقة منخفضعلى النقيض من ذلك، فإن المبردات المبردة بالماء تتطلب مضخة مياه تبريد إضافية لتدوير مياه التبريد، مما يزيد من استهلاك الطاقة للنظام.
5صيانة سهلةالمبردات المزروعة بالهواء أكثر ملاءمة في الصيانة من المبردات المبردة بالماء. لا تحتاج إلى تنظيف برج التبريد أو التعامل مع مياه التبريد بشكل متكرر ،تقليل عبء عمل الصيانة والإدارةومع ذلك ، فإن المبردات المبردة بالماء تتطلب تنظيفًا منتظمًا لبراج التبريد ومعالجة مياه التبريد ، مما يزيد من تكاليف الصيانة والتشغيل.
تجدر الإشارة إلى أن تأثير تبديد الحرارة لمبرد المسمار المبرد بالهواء يتأثر بدرجة حرارة البيئة وظروف التهوية.,قد تكون هناك حاجة إلى تدابير إضافية لضمان التشغيل والتبريد السليمين.
