JLSF-25HP مطاردة بالهواء مع خزان معزول لصناعة الورق
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-25HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 150 وحدة شهرياً |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-50 | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | مبادل حراري شل وأنبوب / لوحة | مكثف: | أنبوب ذو زعانف |
| خزان المياه: | 1000-1500 لتر | مراوح مكثف: | محوري / طرد مركزي |
| مستوى الضوضاء: | ≥65 ديسيبل (أ) | الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت |
| التكرار: | 50 هرتز/60 هرتز | المبردات: | R22 / R407C / R134A / R410A / R404A |
| نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. | مضخة: | نابذة / عمودي |
| الضمان: | 12 شهراً | ||
| إبراز: | صناعة الورق مطاردة بالهواء,جهاز تبريد المياه معزول,Insulated Tank Air Cooled Water Chiller |
||
منتوج وصف

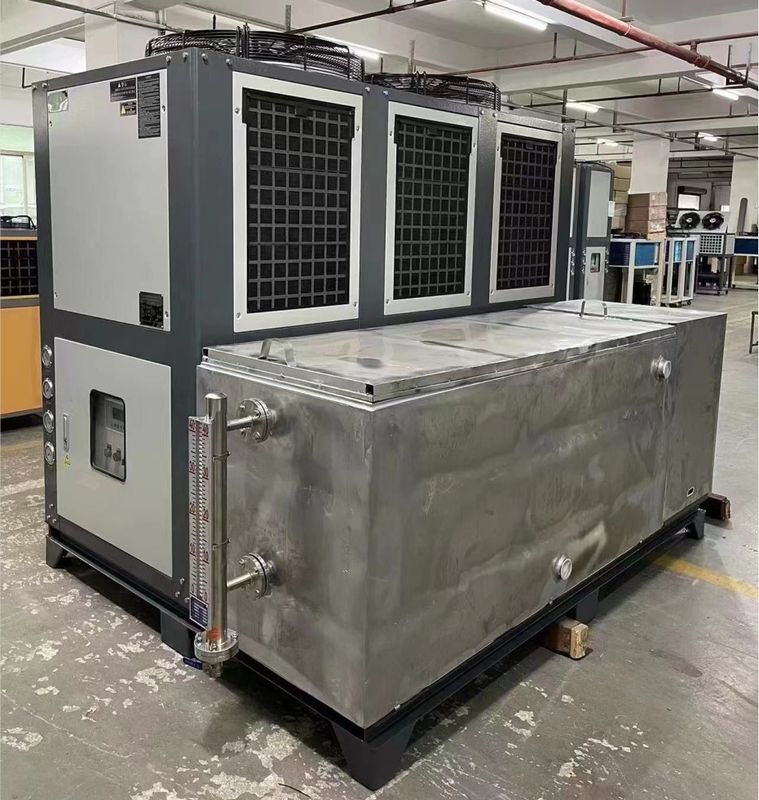

JLSF-25HP مطاردة بالهواء مع خزان معزول لصناعة الورق
وصف المنتج:
جهاز التبريد المتكامل المبرد بالهواء هو جهاز تبريد يضم جهاز تبريد وحاوية مياه معزولة ومضخة تداول خارجية. ويستخدم طريقة تبريد بالهواء،ويتم تفريغ الحرارة من نظام التبريد من خلال مروحة دون مصدر مياه تبريد إضافيةتصميم المبرد المتكامل المبرد بالهواء يجعل التثبيت أسهل للمستخدمين.
خصائص المنتج:
فيما يلي بعض الخصائص وسيناريوهات التطبيق للمبردات المتكاملة المبردة بالهواء:
1التثبيت البسيط:المبرد المتكامل المبرد بالهواء يدمج برج تبريد ومبرد ، والتركيب بسيط نسبياً دون أنظمة أنابيب ومياه تبريد صعبة.
2توفير المساحة:بالمقارنة مع أنظمة التبريد التقليدية ، تستغرق المبردات المتكاملة المبردة بالهواء مساحة أقل وهي مناسبة للمناطق ذات المساحة المحدودة.
3المروحة المدمجة:المبرد المتكامل المبرد بالهواء لديه مروحة مدمجة ، ويتم تفريغ الحرارة من خلال تشغيل المروحة ، دون مضخات مياه التبريد الإضافية وأبراج التبريد.
4عمل مستقل:يمكن أن يعمل المبرد المتكامل المبرد بالهواء بشكل مستقل دون الاعتماد على مصدر مياه تبريد خارجي ، وهو مناسب لبعض البيئات التي لا يمكن توفير مياه تبريد فيها.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام المراوغة |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات المبردة بالهواء تستخدم على نطاق واسع في الصناعات التالية:
1تصنيع:يتم استخدام المبردات المبردة بالهواء على نطاق واسع في التصنيع ، وخاصة في عمليات الإنتاج التي تتطلب كميات كبيرة من التبريد. على سبيل المثال ، معالجة المعادن ، معالجة البلاستيك ، معالجة المطاط ،تصنيع الزجاج والصناعات الأخرى كلها تتطلب معدات تبريد لتحكم درجة حرارة المعدات أو المنتجات.
2الصناعة الكيميائية:في الصناعة الكيميائية، تتطلب العديد من العمليات ضبط درجة الحرارة لضمان تفاعلات فعالة.يمكن أن توفر أجهزة التبريد المبردة بالهواء تأثير تبريد مستقر أثناء التفاعلات الكيميائية وتبقي المفاعلات ضمن نطاق درجة حرارة مناسبة.
3صناعة الأدوية:العديد من العمليات الصيدلانية في صناعة الأدوية تتطلب تحكم دقيق في درجة الحرارة. يمكن استخدام المبردات المبردة بالهواء للتحكم في احتياجات التبريد للمعدات الصيدلانية ،معدات المختبر، والصيدلة واللقاحات.
4صناعة الأغذية والمشروبات:غالبًا ما تكون هناك حاجة إلى معدات تبريد للسيطرة على درجة حرارة المنتجات أثناء عملية معالجة الأغذية وإنتاج المشروبات. يمكن استخدام أجهزة تبريد بالهواء لتبريد معدات معالجة الأغذية ،معدات الحفاظ والتخزين، واحتياجات التبريد في خطوط إنتاج المشروبات.
5صناعة الطباعة:خلال عملية الطباعة، وخاصة في الطباعة على نطاق واسع،مطلوب معدات تبريد لتحكم درجة حرارة الطابعة لضمان جودة الطباعة والعمل الطبيعي للمعداتالمبردات المبردة بالهواء يمكن أن توفر تأثيرات تبريد مستقرة وتلبي احتياجات صناعة الطباعة.
بالإضافة إلى الصناعات المذكورة أعلاه ، تستخدم المبردات المبردة بالهواء أيضًا بشكل شائع في بناء أنظمة تكييف الهواء ، وتصنيع الإلكترونيات ، وصناعات الطاقة ،والمختبرات والمؤسسات البحثيةتطبيقها في هذه الصناعات هو أساسا لتحكم درجة حرارة المعدات أو المنتجات، وتحسين كفاءة الإنتاج، وضمان جودة المنتجات، وتلبية متطلبات عملية محددة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
لماذا تحتاج آلة التبريد المبردة بالهواء إلى خزان كبير للماء الخارجي؟
هناك العديد من الأسباب الرئيسية التي تجعل المبردات المبردة بالهواء مجهزة بخزان مياه خارجي كبير:
1توفير طاقة تبريد إضافية:يمكن أن يوفر خزان الماء الخارجي حجمًا أكبر ، وبالتالي زيادة القدرة الحرارية لنظام التبريد.هذا يعني أن المبرد يمكن أن تتعامل مع أحمال الحرارة الأكبر وتوفير قدرة تبريد أكبر عند الحاجةيمكن لحاوية المياه ذات السعة الكبيرة تخزين المزيد من مياه التبريد ، مما يسمح للنظام بتوفير تأثير تبريد أكثر استقراراً أثناء التشغيل ذو الحمل الكبير.
2زيادة وقت تبادل حرارة مياه التبريد:يمكن أن يوفر خزان المياه الخارجي وقتًا أطول لتبادل الحرارة ، مما يمنح مياه التبريد المزيد من الوقت لتبادل الحرارة مع المكثف.هذا يزيد من تأثير التبريد ويجعل نظام التبريد أكثر كفاءة.
3خفض درجة حرارة مياه التبريد:يمكن أن يحمل خزان المياه الخارجي ذو السعة الكبيرة المزيد من مياه التبريد ، مما يجعل درجة حرارة مياه التبريد ترتفع ببطء أكبر.هذا يضمن أن درجة حرارة مياه التبريد تبقى دائما في مستوى أقل، مما يوفر تأثير تبريد أكثر استقرارا.
4خفض تردد الدوران في نظام التبريد:يمكن أن يكون خزان المياه الخارجي بمثابة بوفر تخزين لمياه التبريد ، مما يقلل من تردد دوران نظام التبريد.هذا يساعد على تمديد عمر نظام التبريد ويقلل من استهلاك الطاقة.
5صيانة و تنظيف سهلة:يمكن صيانة خزان المياه الخارجي وتنظيفه بشكل مستقل عن وحدة التبريد ، مما يسهل على المشغلين إجراء الصيانة والتفتيش اليومي.لأن خزان المياه يقع في الهواء الطلق، كما أنه يقلل من احتلال المساحة الداخلية وتوليد الضوضاء.
باختصار ، يمكن أن يوفر مزيد من سعة التبريد ، وزيادة وقت تبادل الحرارة ، وانخفاض درجة حرارة مياه التبريد ، وتقليل تردد الدورة ،وتسهيل الصيانة والتنظيفهذه المزايا تسمح للمبرد بتوفير التبريد بشكل أكثر كفاءة وموثوقية.
