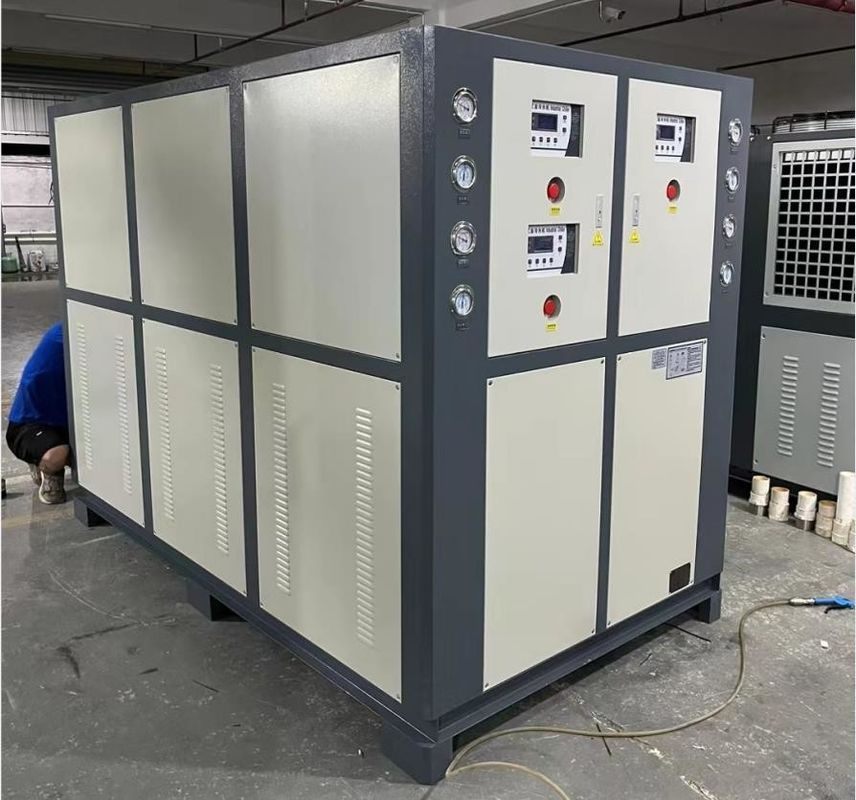

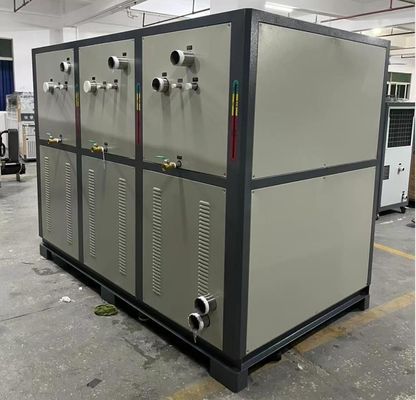

جهاز التبريد الصناعي الكبير المبرد بالماء مع نظام التحكم PLC 3
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSS-60 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 150 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالماء | نوع الضاغط: | انتقل |
|---|---|---|---|
| المبخر: | لفائف خزان المياه | مكثف: | مبادل حراري شل وأنبوب / لوحة |
| نظام التحكم: | PLC / 3 أنظمة التحكم المستقل | جهاز التحكم: | معالج دقيق |
| مستوى الضوضاء: | انخفاض مستوى الضجيج | إمدادات الطاقة: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 460 فولت / 480 فولت |
| جهاز الحماية: | ضغط مرتفع / منخفض / حمل زائد / نقص المرحلة / تسلسل المرحلة / ارتفاع درجة الحرارة | المبردات: | R22 / R407C / R410A / R134A |
| الحجم: | كبير | الضمان: | سنة واحدة |
| إبراز: | المبرد الصناعي الكبير المبرد بالماء,جهاز التبريد الصناعي المبرد بالماء بواسطة PLC,مبردات المياه الصناعية الكبيرة,PLC Water Cooled Industrial Chiller,Industrial large water chiller |
||
منتوج وصف
JLSS-60HP المبرد بالماء المبرد بالماء توفير المساحة، كفاءة الطاقة العالية، التحكم الدقيق،
وصف المنتج:
آلة متكاملة مع ثلاثة أجهزة تبريد هي جهاز يدمج ثلاثة أجهزة تبريد مستقلة في هيكل واحد أو خزانة.وهي مصممة لتوفير زيادة في سعة التبريد والتكرار لتلبية احتياجات مراكز البيانات الكبيرة، التصنيع الصناعي وغيرها من التطبيقات على نطاق واسع.
خصائص الإنتاج:
فيما يلي الميزات الرئيسية ووظائف المبردات المتكاملة الثلاثة:
1قدرة التبريد العالية:من خلال دمج ثلاثة مبردات معًا ، يمكن للآلة المتكاملة لثلاثة مبردات توفير قدرة تبريد أكبر. وهذا مفيد في السيناريوهات التي تتطلب تبريدًا كبيرًا ،مثل غرف الخادم عالية الكثافة أو عمليات التصنيع الصناعية ذات الأحمال الحرارية العالية.
2التصميم الزائد:عادةً ما يكون لدى ثلاثة مبردات متكاملة تصميم زائد لضمان أنه في حالة فشل أحد المبردات ، يمكن للآخرين الاستمرار في توفير قدرة التبريد.هذه الازدحام يزيد من موثوقية النظام واستقرار، مما يقلل من مخاطر وقت التوقف بسبب نقاط الفشل الفردية.
3استخدام مساحة صغيرة:يمكن أن يوفر دمج ثلاثة أجهزة تبريد في حالة واحدة أو خزانة مساحة كبيرة. وهذا أمر ذو قيمة كبيرة حيث تكون المساحة محدودة أو هناك حاجة إلى أجهزة تبريد متعددة.التصميم المتكامل يسهل أيضًا اتصال خط الأنابيب وتخطيط النظام، مما يقلل من تعقيد التثبيت والصيانة.
4نظام التحكم الموحدعادة ما يتم تجهيز ثلاثة مبردات متكاملة بنظام تحكم موحد لمراقبة وتحكم النظام بأكمله.يمكن بسهولة مراقبة حالة تشغيل وبارامترات كل جهاز تبريد وتعديلها لتحقيق تشغيل منسق وتحسين كفاءة استخدام الطاقة.
5تكوين قابل للتخصيص:يمكن تخصيص ثلاثة مبردات متكاملة وفقًا لاحتياجات العميل. وهذا يشمل قدرة التبريد ووسيلة التبريد وطرق التحكم والوظائف الإضافية ، إلخ.التخصيص للاحتياجات المحددة يضمن أفضل قدرة على التكيف والأداء.
ثلاثة مبردات متكاملة كل شيء في واحد هو فعال،حل التبريد الموثوق والمرن الذي يمكن أن يلبي احتياجات التبريد للتطبيقات الكبيرة ويوفر نسخة احتياطية زائدة لضمان استمرارية واستقرار النظام.
مبدأ العمل:
مبدأ عمل الآلة المتكاملة لثلاثة مبردات هو كما يلي:
1دورة التبريد:كل جهاز تبريد يحتوي على دورة تبريد، بما في ذلك ضاغط، تبخير، مكثف وصمام التوسع.تستخدم دورة التبريد مادة تبريد (عادة ما تكون سائلًا تبريدًا) لنقل الحرارة وتحقيق التبريديخضع المبرد لتغيير مرحلي خلال الدورة، ويمتص الحرارة من البخار في حالة منخفضة الضغط، درجة حرارة منخفضة، ثم يطلق الحرارة في مكثف في ضغط مرتفع،حالة درجة حرارة عالية.
2برج التبريد:عادةً ما تكون ثلاث مبردات مجهزة بنظام برج تبريد.أبراج التبريد تقوم بإزالة الحرارة عن طريق رش وسط تبريد (عادة الماء) على الجزء العلوي من البرج واستخدام الهواء لنقل الحرارة إلى وسط التبريدعندما تكون وسيلة التبريد في برج التبريد على اتصال بالهواء ، فإنها تبعد الحرارة من خلال التبخر والإرشاد ، وتقلل تدريجيا من درجة حرارتها.وظيفة برج التبريد هو خفض درجة حرارة الوسط التبريد بحيث يمكن أن تدور مرة أخرى إلى البخار من المبرد.
3مضخة الماء:عادة ما تكون ثلاثة مبردات مجهزة بنظام مضخة مياه. مضخة المياه هي المسؤولة عن سحب مياه التبريد من برج التبريد وإرسالها مرة أخرى إلى تبخر المبرد. The water pump promotes the circulation of the cooling water by providing sufficient pressure and flow to ensure that the cooling water can effectively absorb heat and participate in the refrigeration cycle.
|
1 ضاغط |
5 مُبخر |
9 جهاز استشعار درجة الحرارة |
13 صمام الإبحار |
|
2 مكثف |
6 صمام الكرة |
10 خزان الماء |
14 جهاز التحكم في الجهد المنخفض |
|
3 مجفف المرشح |
7 مفتاح مكافحة التجمد |
11 مقياس ضغط مضخة الماء |
15 جهاز التحكم بالجهد العالي |
|
4 صمام التوسع |
8 مفتاح العائمة |
12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| قدرة التبريد | كيلوواط/ساعة | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| كيلورات/ساعة | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| مضخة الدورة | القوة | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| الرأس | م | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| مُبخر | التدفق | م3/ساعة | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| قدرة المياه | م3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| ضاغط | النوع | م3/ساعة | نوع الغلاف والأنابيب النحاسي الفعال | |||||||
| التدفق | م3/ساعة | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | ملم | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| هـ | ملم | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| وزن الوحدة | كيلوغرام | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
صناعة التطبيق:
المبردات المبردة بالماء مناسبة للمناطق الصناعية والتجارية التي تتطلب الكثير من التبريد ، مثل:
1صناعة التصنيع:يمكن استخدام المبردات المبردة بالماء لتبريد المعدات وخطوط الإنتاج في الصناعات التحويلية مثل معالجة المعادن ومعالجة البلاستيك ومعالجة الأغذية.
2الصناعة الكيميائية:يمكن استخدام المبردات المبردة بالماء للمعدات والمفاعلات التي تحتاج إلى التبريد في عملية الإنتاج الكيميائي.
3صناعة الأدوية:يمكن استخدام المبردات المبردة بالماء لعمليات التبريد والتجمد في صناعة الأدوية.
4التخزين البارد:يمكن استخدام أجهزة التبريد المبردة بالماء في المخازن الباردة والأماكن الأخرى التي تتطلب الكثير من التبريد والحفاظ على درجة حرارة منخفضة.
5المباني التجارية:يمكن استخدام المبردات المبردة بالماء في المباني التجارية الكبيرة ، مثل مراكز التسوق ومباني المكاتب والفنادق ، إلخ.
6المستشفيات:يمكن استخدام أجهزة التبريد المبردة بالماء في غرف العمليات في المستشفيات والأقسام وغيرها من الأماكن التي تحتاج إلى الحفاظ على انخفاض وجفاف.
7صناعة الإلكترونيات:يمكن استخدام المبردات المبردة بالماء لتبريد المعدات ومراقبة درجة الحرارة في صناعة الإلكترونيات.
باختصار، يتم استخدام المبردات المبردة بالماء على نطاق واسع في العديد من المجالات، ويمكن أن توفر خدمات التبريد الفعالة والمستقرة والموثوقة لمختلف المعدات والأماكن.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ما هي مزايا المبرد المتكامل؟
المبرد المتكامل له المزايا الرئيسية التالية:
1توفير المساحة:يقلل دمج العديد من المبردات المستقلة في حالة واحدة أو خزانة من المساحة التي تشغلها المعدات بشكل كبير. وهذا مفيد في البيئات ذات المساحة المحدودة ، مثل غرف الآلات ،المصانع أو الغرف الميكانيكية داخل المبانيالتصميم المتكامل يسهل أيضا ترتيب الأنابيب والكابلات، مما يجعل تركيب المعدات أكثر تكثيفا وملاءمة.
2التثبيت والصيانة البسيطة:تصميم المبرد المتكامل يأخذ في الاعتبار سهولة تركيب المعدات وصيانتها.التصميم المتكامل يقلل من عدد اتصالات السباكة والاتصالات الكهربائيةوبالإضافة إلى ذلك، يتم تسهيل أعمال الصيانة والخدمة، حيث يتم توفير جميع المكونات في وحدة متكاملة واحدة، والتي من السهل الوصول إليها والتشغيل.
3قدرة التبريد العالية:من خلال دمج العديد من المبردات ، يمكن للمبرد المتكامل توفير قدرة تبريد أعلى. وهذا مهم للتطبيقات التي تتطلب الكثير من التبريد ، مثل مراكز البيانات الكبيرة ،عمليات التصنيع الصناعية، أو البيئات ذات الأحمال الحرارية العالية. إن التصميم المتكامل للمبرد يسمح للنظام بالتعامل بشكل أفضل مع متطلبات التبريد العالية ، مما يضمن التشغيل الطبيعي للمعدات والعمليات.
4. الدعم الإضافي:المبرد المتكامل عادة ما يكون لديه تصميم زائد لضمان موثوقية واستقرار النظام.يمكن للمبردات العاملة الأخرى الاستمرار في توفير قدرة التبريد، وتجنب خطر انقطاع التشغيل بسبب نقطة فشل واحدة. توفر النسخ الاحتياطية الزائدة توافر نظام أعلى وتقلل من انقطاع الإنتاج أو الخدمة المحتملة.
5- الرقابة والمراقبة الموحدة:المبرد المتكامل عادة ما يكون مجهزا بنظام تحكم موحد للرصد المركزي والتحكم في النظام بأكمله.هذا يسمح للمشغلين بإدارة ومراقبة حالة تشغيل المبرد بسهولةويمكن أن يدرك نظام التحكم المتكامل أيضا التحكم التلقائي وتحسين، وتحسين كفاءة التشغيل واستخدام الطاقة للنظام.
6المرونة والقدرة على التوسع:المبرد المتكامل عادة ما يكون له تصميم وحدات، والتي يمكن تخصيصها وتوسيعها وفقا للاحتياجات الفعلية.يمكن للمستخدمين زيادة أو تقليل عدد المبردات حسب الحاجة للتكيف مع أحمال التبريد المختلفةتتيح هذه المرونة والقدرة على التوسع لمبرد كل شيء في واحد التكيف مع التطبيقات ذات الأحجام والاحتياجات المختلفة.
باختصار ، يوفر المبرد المتكامل للمستخدمين تبريدًا فعالًا وموثوقًا من خلال مزايا توفير المساحة ، وتبسيط التثبيت والصيانة ، وقدرة تبريد عالية ،النسخة الاحتياطية الزائدة، والتحكم الموحد والمراقبة، والمرونة والقدرة على التوسع.هذه المزايا جعلت المبردات كلها في واحد خيار شائع لمعدات التبريد في التطبيقات على نطاق واسع والمرافق الحرجة.
