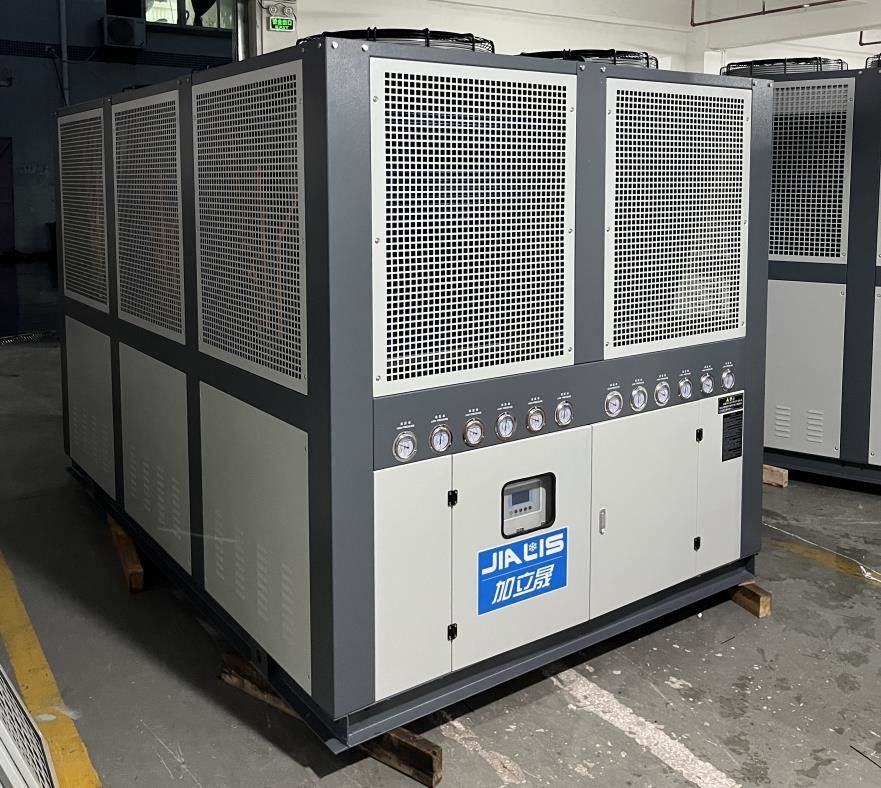

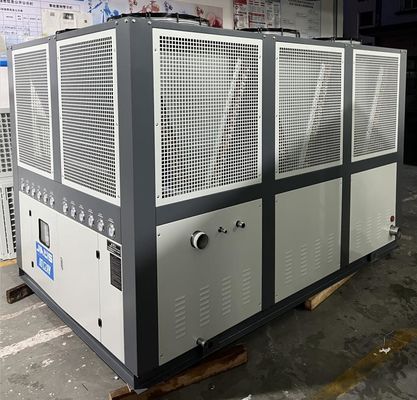

JLSF-60HP آلة تبريد المياه الباردة الساخنة المتكاملة الحرارة الثابتة 220V
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | جي إل إس إف-60 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد بارد وساخن متكامل | يسلط الضوء: | مبردان في جهاز واحد/تحكم مستقل في نظامين |
|---|---|---|---|
| نظام التحكم: | 2 PLC/الكمبيوتر الصغير | درجة حرارة الماء الخارج: | 5-50 |
| نوع الضاغط: | التمرير / شبه المحكم / المحكم | المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري |
| مكثف: | أنبوب ذو زعانف | مراوح مكثف: | محوري / طرد مركزي |
| مستوى الضوضاء: | ≥75 ديسيبل (أ) | الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت |
| تكرار: | 50 هرتز/60 هرتز | المبردات: | R22 / R407C / R134A / R410A / R404A |
| نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. | مضخة: | نابذة / عمودي |
| الضمان: | 12 شهر | ||
| إبراز: | آلة التبريد المائي JLSF-60HP,آلة تبريد المياه 220 فولت,Water Chiller Machine 220V |
||
منتوج وصف
JLSF-60HP المبرد والساخن المتكامل، المبرد الحرارة الثابتة، آلة الحرارة الثابتة
وصف المنتج:
جهاز التبريد المتكامل للبرد والحرارة ، المعروف أيضًا باسم جهاز تبريد مضخة الحرارة أو جهاز تبريد المياه الساخنة ، هو جهاز يدمج وظائف التبريد والتدفئة.وهي قادرة على تحقيق وظائف مزدوجة من التبريد والتدفئة من خلال تقنية مضخة الحرارة.
خصائص المنتج:
ميزات المبرد المتكامل من نظامين تشمل:
1نظام الدوران المزدوج:جهاز التبريد المتكامل من نظامين لديه نظام تداول مزدوج ، والذي يمكن أن يوفر مياه التبريد لنظامين تبريد مختلفين في نفس الوقت ، مما يحسن من معدل استخدام المعدات.
2كفاءة عالية وتوفير الطاقة:المبرد المتكامل للنظامين يتبنى تقنية التبريد عالية الكفاءة ومضخة المياه التبريد، والتي يمكن أن تحقق توفير الطاقة وحماية البيئة، وتقليل استهلاك الطاقة،وتحسين نسبة كفاءة الطاقة للمعدات.
3مستقرة وموثوقة:جهاز التبريد المتكامل من نظامين يحتوي على نظام تبريد مستقل ونظام تبريد ، مما يمكن أن يضمن استقرار المعدات وموثوقيتها أثناء التشغيل.
4استخدام مساحة عالية:جهاز التبريد المتكامل من نظامين له تصميم مضغوط ويأخذ مساحة قليلة، والتي يمكن أن تلبي المناسبات مع مساحة محدودة.
5سهلة التشغيل:المبرد المتكامل من نظامين سهل التشغيل وسهل الصيانة، مما يمكن أن يقلل من تكاليف الصيانة والصعوبة.
باختصار، جهاز التبريد المتكامل من نظامين هو جهاز تبريد به نظام دوران مزدوج، والذي يمكن أن يوفر مياه التبريد لنظامين تبريد مختلفين في نفس الوقت.لديها مزايا الكفاءة العاليةتوفير الطاقة، الاستقرار والموثوقية، واستخدام المساحة العالية، وسهولة التشغيل.انها مناسبة للمناسبات التي تحتاج إلى توفير مياه التبريد لنظامين تبريد مختلفة في نفس الوقت، مثل أنظمة تكييف الهواء المركزية، أنظمة أبراج التبريد، أنظمة التبريد الصناعي، الخ.
مبدأ العمل:
مبدأ عمل المبرد المتكامل البارد والحار مشابه لنظام مضخة الحرارة. فإنه يستخدم دورة مضخة الحرارة لتحقيق عملية التبريد والتسخين.فيما يلي عملية عملها الأساسية:
1وضع التبريد:في وضع التبريد ، يمتص جهاز التبريد والتسخين المتكامل الحرارة من خلال المبرد في البخار ، ويقلل من درجة حرارة مياه التبريد إلى درجة الحرارة المطلوبة.المبرد يتبخر في البخار، يمتص الحرارة من مياه التبريد، ويرسلها إلى الضاغط.
2وضع الضغط:في الضاغط ، يتم ضغط المبرد ، مما يزيد من درجة حرارته وضغطه. تدخل درجة حرارة عالية وضغط عالية من المبرد إلى المكثف.
3وضع التكثيف:في المكثف ، يشتت المبرد الحرارة من خلال المبرد ، مما يخفض درجة حرارة المبرد ويحول الحرارة إلى بيئة خارجية مثل الهواء أو الماء. بهذه الطريقة ،يصبح المبرد في المكثف سائلاً.
4وضع التسخين:في وضع التدفئة ، يقوم جهاز التبريد والتدفئة المتكامل بعكس وضع العمل ، ويقوم بتعديل اتجاه تدفق المبرد من خلال صمام التحكم.المبرد يمتص الحرارة من البخار، ثم يخضع لعمليات الضغط والتكثيف لإطلاق الحرارة في الماء الساخن لتوفير وظيفة التدفئة المطلوبة.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبرد المتكامل لدرجة حرارة ثابتة الباردة والساخنة يستخدم على نطاق واسع في المناسبات التي تحتاج إلى توفير التبريد والتسخين في نفس الوقت والحفاظ على درجة حرارة ثابتة ، مثل:
1الإنتاج الصناعي:تستخدم للتبريد والتسخين التي تتطلب درجة حرارة ثابتة في العمليات الصناعية، مثل التفاعل الكيميائي، صب الحقن، التصنيع الإلكتروني، الخ.
2البحوث المختبرية والعلمية:وهي مناسبة للمعدات التجريبية والمفاعلات وحمامات درجة الحرارة الثابتة، وما إلى ذلك في المختبرات ومؤسسات البحث العلمي، وتوفير تبريد درجة حرارة ثابتة وتسخين.
3المجال الطبي:في المعدات الطبية ، مثل معدات العلاج بالبرودة الطبية ، ومعدات المختبرات ، ومعدات التصوير الطبي ، وما إلى ذلك ، من الضروري أن يكون لها وظائف التبريد والتدفئة في نفس الوقت ،والحفاظ على درجة حرارة ثابتة.
4تطبيقات أخرى:يمكن استخدام جهاز التبريد المتكامل والسخونة في بيئات ذات درجة حرارة ثابتة مع متطلبات عالية في التحكم في درجة الحرارة، مثل اختبار محاكاة درجة الحرارة.تصنيع أشباه الموصلات، إلخ
ميزة جهاز التبريد المتكامل وتسخين درجة حرارة ثابتة هي أنه يدمج وظائف التبريد والتسخين والتحكم في درجة الحرارة الثابتة ،والتي يمكن أن تلبي احتياجات سيناريوهات التطبيقات المختلفة، توفر التحكم في درجة الحرارة المستقرة واستخدام الطاقة بكفاءة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يعمل نظام التحكم في درجة الحرارة الثابتة في جهاز التبريد المتكامل لدرجة الحرارة الثابتة الباردة والساخنة؟
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperatureما يلي مبدأ عمل نظام التحكم الحراري العام:
1مستشعر الحرارة:عادة ما يتم تضمين جهاز استشعار واحد أو أكثر لدرجة الحرارة في نظام التحكم في درجة الحرارة الثابتة لمراقبة درجة حرارة الماء في الوقت الحقيقي.هذه أجهزة الاستشعار يمكن أن تكون أجهزة تستند إلى مبادئ مثل الحرارة، الحرارة أو أشباه الموصلات. انهم يحولون درجة حرارة الماء إلى إشارة كهربائية ويمررها إلى نظام التحكم.
2.المراقب:جهاز التحكم في نظام التحكم في درجة الحرارة الثابتة هو جهاز إلكتروني ذكيوالذي يستخدم لاستقبال إشارة من جهاز استشعار درجة الحرارة والتحكم في عمل عنصر التدفئة وفقًا لدرجة الحرارة المستهدفة واستراتيجية التحكمعادةً ما يحتوي جهاز التحكم على ميكرو معالج ودورات مرتبطة بمعالجة إشارات المدخلات وتنفيذ خوارزميات التحكم وإخراج إشارات التحكم.
3حلقة ردود الفعل:يدرك جهاز التحكم التحكم في درجة الحرارة في حلقة مغلقة من خلال حلقة التغذية الراجعة.يقارن درجة حرارة المياه المقياسة الفعلية مع درجة الحرارة المستهدفة المحددة ويضبط قوة عنصر التدفئة بناءً على المقارنةإذا كانت درجة الحرارة الفعلية أقل من درجة الحرارة المستهدفة، فإن جهاز التحكم سيزيد من قوة التسخين؛ إذا كانت درجة الحرارة الفعلية أعلى من درجة الحرارة المستهدفة،سوف يقلل جهاز التحكم من قوة التدفئة.
4تحكم عنصر التدفئة:نظام التحكم في درجة الحرارة الثابتة يحقق تنظيم درجة الحرارة عن طريق التحكم في تشغيل عنصر التدفئة. يمكن أن يكون عنصر التدفئة سخانًا كهربائيًا ،مبادلة حرارة أو جهاز تسخين مناسب آخريقوم جهاز التحكم بتوفير الطاقة الكهربائية أو غيرها من أشكال الطاقة إلى عنصر التدفئة حسب الحاجة لزيادة درجة حرارة الماء.
5حماية السلامة:عادة ما يتضمن نظام التحكم في درجة الحرارة الثابتة أيضًا وظائف حماية السلامة لضمان التشغيل الآمن للنظام. يمكن أن تشمل هذه الميزات الحماية حماية من ارتفاع درجة الحرارة.,الحماية من التيار الزائد، الحماية من الدائرة القصيرة، الخ لحماية من درجة الحرارة الزائدة، والتيار الزائدة أو غيرها من ظروف الخطأ.
من خلال مراقبة مستمرة لدرجة حرارة الماء الفعلية وتعديل تشغيل عنصر التدفئةيمكن لنظام التحكم الحراري أن يحافظ بشكل مستقر على درجة حرارة الماء ضمن نطاق درجة الحرارة المستهدف المحددوبهذه الطريقة يمكن أن يوفر المبرد المتكامل للابرد والسخونة درجة حرارة ثابتة تأثير تبريد أو تسخين ثابت حسب الطلب ،وهي مناسبة للتطبيقات التي تتطلب تحكم دقيق في درجة الحرارة.
