JLSF-30HP آلة التبريد المبردة بالهواء لصناعة الورق الكيميائي
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-30 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-50 | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | نابذة / عمودي | الضمان: | 12 شهر |
| إبراز: | آلة التبريد التبريد JLSF-30HP,آلة تبريد تبريد الهواء,الصناعة الورقية المبردة بالهواء,Air Cooled Cooling Chiller Machine,Paper Industry air cooled chiller |
||
منتوج وصف
JLSF-30HP المبرد بالهواء المبرد للماء النسيج والجلد والألياف الكيميائية وصناعة الورق
وصف المنتج:

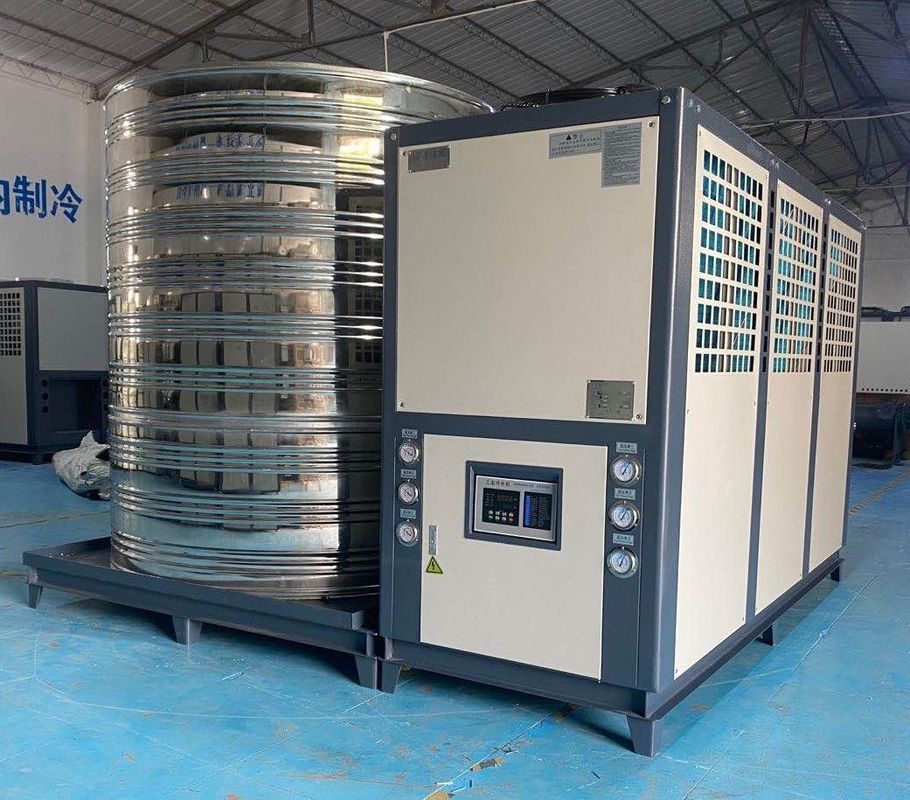

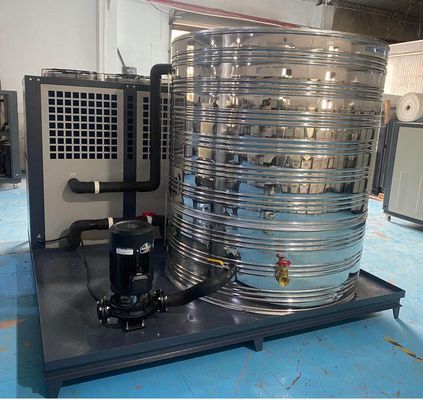

جهاز التبريد المتكامل المبرد بالهواء هو جهاز تبريد يضم جهاز تبريد وحاوية مياه معزولة ومضخة تداول خارجية. ويستخدم طريقة تبريد بالهواء،ويتم تفريغ الحرارة من نظام التبريد من خلال مروحة دون مصدر مياه تبريد إضافيةتصميم المبرد المتكامل المبرد بالهواء يجعل التثبيت أسهل للمستخدمين.
خصائص المنتج:
فيما يلي بعض الخصائص وسيناريوهات التطبيق للمبردات المتكاملة المبردة بالهواء:
1التثبيت البسيط:المبرد المتكامل المبرد بالهواء يدمج برج تبريد ومبرد ، والتركيب بسيط نسبياً دون أنظمة أنابيب ومياه تبريد مرهقة.
2توفير المساحة:بالمقارنة مع أنظمة التبريد التقليدية ، تستغرق المبردات المتكاملة المبردة بالهواء مساحة أقل وهي مناسبة للمناطق ذات المساحة المحدودة.
3المروحة المدمجة:المبرد المتكامل المبرد بالهواء لديه مروحة مدمجة ، ويتم تفريغ الحرارة من خلال تشغيل المروحة ، دون مضخات مياه التبريد الإضافية وأبراج التبريد.
4عمل مستقل:يمكن أن يعمل المبرد المتكامل المبرد بالهواء بشكل مستقل دون الاعتماد على مصدر مياه تبريد خارجي ، وهو مناسب لبعض البيئات حيث لا يمكن توفير مياه تبريد.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
1الإنتاج الصناعي:المبرد المتكامل المبرد بالهواء مناسب لاحتياجات التبريد في الإنتاج الصناعي ، مثل تبريد المعدات في التصنيع ، صب الحقن ، قطع الليزر وغيرها من العمليات.
2المباني التجارية:يمكن استخدام المبردات المتكاملة المبردة بالهواء في نظام تكييف الهواء للمباني التجارية ، مثل مباني المكاتب ومراكز التسوق والفنادق والأماكن الأخرى لتبريد التكييف.
3مركز البيانات:نظرًا لمتطلبات التبريد العالية لمركز البيانات ، يمكن أن يوفر المبرد المتكامل المبرد بالهواء تأثير تبريد مستقر والحفاظ على التشغيل العادي لمركز البيانات.
4المرافق الطبية:المعدات والآلات في المرافق الطبية تحتاج أيضا إلى التبريد، والباردة بالهواء المتكاملة يمكن أن تلبي احتياجات التبريد من المرافق الطبية، مثل غرف العمليات في المستشفيات،المختبرات، إلخ
بشكل عام ، فإن المبرد المتكامل المبرد بالهواء له مزايا التثبيت السهل وتوفير المساحة والتشغيل المستقل ، ويتم استخدامه على نطاق واسع في الصناعة ،مجالات التجارة والطب لتلبية احتياجات التبريد في أماكن مختلفة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
مزايا التبريد المتكامل المبرد بالهواء؟
المبردات المبردة بالهواء كلها في واحد لها العديد من المزايا التي تجعلها حلًا باردًا شائعًا للعديد من التطبيقات. فيما يلي بعض المزايا الرئيسية لمبردات الهواء المبردة بالكامل في واحد:
1توفير المساحة:المبرد المتكامل المبرد بالهواء يدمج برج التبريد والمبرد معًا ، ويأخذ مساحة أقل. بالمقارنة مع نظام التبريد التقليدي ،ليس هناك حاجة لإنشاء أبراج التبريد وحمامات التبريد بشكل مستقل، الذي يوفر مساحة موقع قيمة ومناسبة بشكل خاص للمناطق ذات المساحة المحدودة.
2التثبيت والصيانة البسيطة:وبما أن المبرد المتكامل المبرد بالهواء يدمج مكونات متعددة، فإن عملية التثبيت بسيطة نسبياً.ليس هناك حاجة إلى اتصالات أنابيب صعبة و أنظمة مياه تبريد إضافية، مما يقلل من عبء العمل في التثبيت والتشغيل. في الوقت نفسه، نظراً لعدم الحاجة إلى مصدر المياه ومعدات معالجة المياه، يتم تقليل تكاليف الصيانة والصيانة.
3عمل مستقل:يمكن أن يعمل المبرد المتكامل المبرد بالهواء بشكل مستقل دون الاعتماد على مصادر مياه التبريد الخارجية ، وهو مناسب للبيئات التي لا يمكن توفير مياه التبريد فيها.هذا يجعلها مفيدة في بعض الأماكن، مثل المناطق النائية أو مواقع البناء المؤقتة أو المعدات التي تحتاج إلى تبريد مؤقت.
4تأثير توفير الطاقة:يستخدم المبرد المتكامل المبرد بالهواء طريقة التبريد بالهواء ، ويتم تفريغ الحرارة من خلال المروحة ، دون مضخات مياه تبريد إضافية وأبراج تبريد.بالمقارنة مع نظام التبريد بالماء التقليدي، فإنه يقلل من استهلاك الطاقة واستهلاك الموارد المائية، وله تأثير أفضل في توفير الطاقة، ويساعد على خفض تكاليف التشغيل.
5المرونة والتنقل:وبما أن المبرد المتكامل المبرد بالهواء لا يحتاج إلى توصيل أنظمة أنابيب معقدة، فمن السهل نسبياً تثبيته وتفكيكه. وهذا يجعله مرنًا جدًا ومتنقلًا.والتي هي مريحة جدا في الحالات التي تحتاج فيها إلى حل التبريد المؤقت أو المحمول، مثل الأحداث في الهواء الطلق، مواقع البناء المؤقتة، الخ.
باختصار، ميزات المبردات المبردة بالهواء تتضمن توفير المساحة، وتبسيط التثبيت والصيانة، والتشغيل المستقل، وتأثيرات توفير الطاقة، والمرونة والتنقل.هذه الخصائص تجعل المبردات المبردة بالهواء لديها مجموعة واسعة من آفاق التطبيق في مختلف الصناعات، احتياجات التبريد التجارية والمؤقتة.
