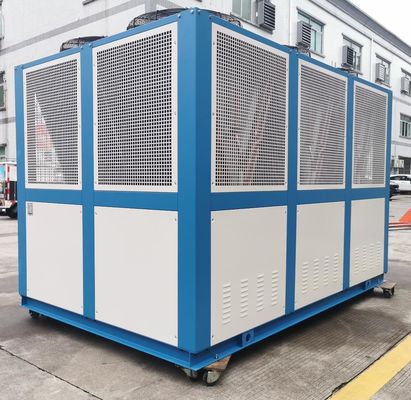

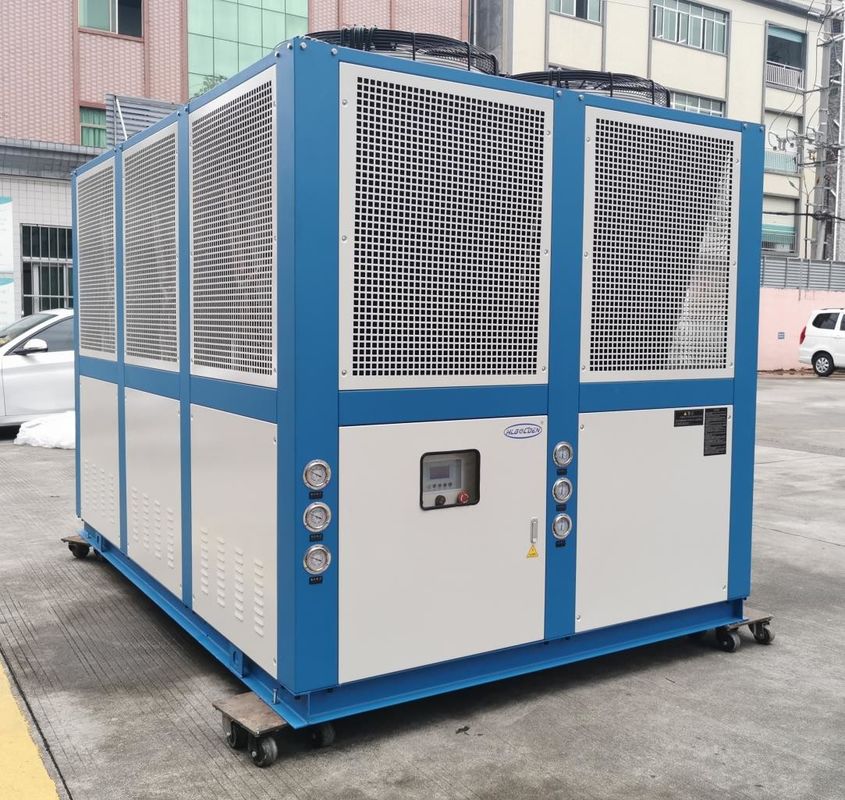

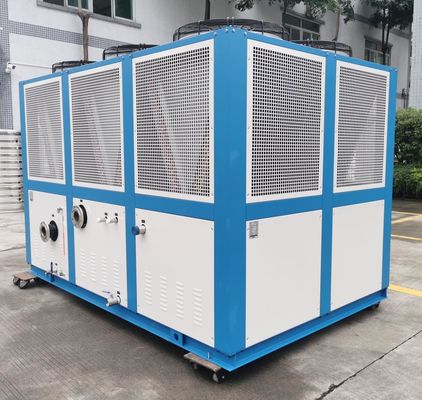

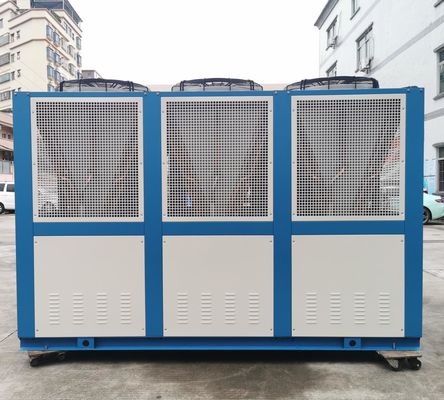

JLSF-75D الصناعية تبريد الهواء المسمار المبرد مع التحكم في جهاز كمبيوتر صغير
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-75D |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 50 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد الهواء المبرد التمرير | درجة الحرارة المحيطة: | 5-35 ℃ |
|---|---|---|---|
| قوة محرك الضاغط: | 37-250 كيلو واط | كمية الضاغط: | 3 |
| المكثف: | مبادل حراري أنبوبي بزعانف | نظام التحكم: | التحكم في الحواسيب الصغيرة |
| قدرة التبريد: | 150-1000 كيلو واط | طريقة التبريد: | تبريد الهواء |
| المبخر: | شل وأنبوب / لوحة مبادل حراري | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| مادة تبريد: | R22 / R407c / R410a | ||
| إبراز: | مبرد برغي بالهواء الصناعي,ميكرو كمبيوتر مبرد بالهواء,Microcomputer Air Cooled Screw Chiller |
||
منتوج وصف
المبردات المائية المبردة بالهواء JLSF-75D، Danfoss Scroll Compressor أداء مستقر
وصف المنتج:
المبرد بالهواء هو المبرد الذي يستخدم ضاغط المجلد وتبديد الحرارة بالهواء.انها تستخدم ضاغط الدورية لضغط المبرد منخفضة درجة الحرارة إلى غازات عالية درجة الحرارة والضغط العالي، ومن ثم تبديد الحرارة إلى البيئة المحيطة من خلال جهاز تبريد هوائي لتحقيق تأثير تبريد.
ضاغطات الدورية هي نوع ضاغط عالي الكفاءة ومنخفض الضوضاء. بالمقارنة مع ضاغطات الدورية التقليدية ، يحتوي ضاغطات الدورية على نسب ضغط أعلى وضوضاء اهتزاز أقل.يستخدم حركة دورانية تشبه الدوامة لضغط وتفريغ المبرد بسرعة، توفير إمدادات المبردات عالية الضغط و عالية التدفق.
المشعّل المبرد بالهواء هو جهاز تبريد يستخدم الرياح الطبيعية أو المروحة لنقل الحرارة إلى البيئة المحيطة به. عادةً ما يتكون من حوض حرارة ومروحة.انه يأخذ الحرارة من المبرد ويقلل من درجة الحرارة من خلال الهواء ينفخ ضد حوض الحرارة ونقل الحرارة الحرارية.
خصائص الإنتاج:
المزايا الرئيسية لمبردات الملفات المبردة بالهواء تشمل:
1كفاءة عالية وتوفير الطاقة:يتبنى ضاغط المجلد، والذي له كفاءة ضغط عالية ويمكن أن توفر قدرة التبريد أعلى وكفاءة.طريقة تبريد الحرارة بالهواء تتجنب مضخات المياه وأبراج التبريد في أنظمة تبريد المياه التقليدية، والحد من استهلاك الطاقة وتكاليف الصيانة.
2المرونة والراحة:نظرًا لعدم الحاجة إلى الاتصال بمصدر مياه التبريد ، فإن جهاز التبريد المتحرك المبرد بالهواء غير مقيد بخراطير مياه التبريد ، ويتم تثبيته وإصلاحه ببساطة نسبيًا.إنه مناسب لمختلف الأماكن، سواء كانت ورشة عمل الإنتاج الصناعي أو مساحة المكاتب التجارية.
3الموثوقية والاستقرار:المكبس المتحرك له بنية بسيطة، مما يقلل من ارتداء وتعطيل الأجزاء الميكانيكية ويحسن من موثوقية النظام.لا يعتمد المبرد المبرد بالهواء على مصادر مياه تبريد خارجية، لتجنب التسرب ومشاكل جودة المياه التي قد تحدث في نظام تبريد المياه.
4توفير المساحة:وبما أنه لا توجد حاجة إلى خزانات مياه التبريد وأبراج التبريد، يمكن أن توفر أجهزة التبريد المتحركة المبردة بالهواء مساحة التثبيت وهي مناسبة بشكل خاص للمناطق ذات المساحة المحدودة.
تجدر الإشارة إلى أن أجهزة التبريد المتدحرجة المبردة بالهواء قد يكون لها عيب بسيط في تبديد الحرارة مقارنة بالنظم المبردة بالماء ،خاصة في ظل درجات حرارة محيطة عالية أو ظروف تشغيل عالية الحملولذلك، عند اختيار جهاز التبريد، تحتاج إلى اتخاذ اعتبارات شاملة على أساس متطلبات التطبيق المحددة والظروف البيئية.
مبدأ العمل:
مبدأ عمل جهاز التبريد المتحرك المبرد بالهواء كما يلي:
1عملية الضغط:أولاً، يبدأ ضاغط الدورية بالعمل. الدوار الدوامة بداخله يسحب المبرد منخفض الحرارة إلى غرفة الضغط من خلال حركة تدور ذاتياً.حركة الدوران من الدوار الدوامة يسبب المبرد ليتم ضغطها وزيادة درجة حرارة وضغطها.
2عملية التكثيف:يتم تفريغ المبرد ذو درجة حرارة عالية وضغط عالي من ضاغط الدوران ويدخل المبرد المبرد بالهواء (المكثف) في المبرد المبرد بالهواءيمر المبرد من خلال حوض الحرارة وينقل الحرارة إلى البيئة المحيطة من خلال تنفيس المروحة ونقل الحرارة عن طريق الحملمما يسبب تبريد المبرد وتكثيفه إلى سائل.
3عملية التوسع:يسير سائل المبرد المكثف إلى صمام التوسع (جهاز التبديل) ، والذي يتحكم في تدفق وضغط المبرد. من خلال تأثير التبديل في صمام التوسع ،يتم تقليل ضغط ودرجة حرارة المبرد، تستعد للدخول إلى البخار.
4عملية التبخر:المبرد يدخل إلى البخار ويتدفق في أنبوب البخار داخل البخار في البخار، يمتص المبرد الحرارة من البيئة الخارجيةمما يتسبب في تغيير المبرد من حالة سائل إلى حالة بخارهذه العملية تمتص الحرارة من البيئة المحيطة، وبالتالي تحقيق تأثير التبريد.
5عملية الدورة:يتم تفريغ المبرد من المبخر في شكل بخار، ويتم امتصاصه في ضاغط اللفافة مرة أخرى. بعد عمليات دورية مثل الضغط، التكثيف،التوسع والتبخر، يتم تداول المبرد بشكل مستمر لتحقيق تأثير تبريد مستمر.
من خلال تأثير الضغط للضاغط المتحرك وتأثير تبديد الحرارة من المشعّل المبرد بالهواءالمبرد بالهواء يمكن أن يأخذ الحرارة من الكائن أو النظام للتبريد، وتزويد المياه المبردة للمعدات أو المعدات التي تحتاج إلى التبريد.يعمل النظام بأكمله بشكل مستمر من خلال عملية الدورة المذكورة أعلاه للحفاظ على تأثير تبريد مستقر.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في حرارة الملف، مفتاح حماية الحرارة التلقائي، الخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في حرارة الملف، مفتاح حماية الحرارة التلقائي، الخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
أجهزة التبريد المتحركة المبردة بالهواء مناسبة للأماكن التالية:
1ورشة عمل للإنتاج الصناعي:يمكن أن توفر أجهزة التبريد المرتفعة بالهواء تبريدًا لعمليات الإنتاج الصناعي المختلفة ، مثل قطع الليزر والطبع وتصميم الحقن البلاستيكي والتجميع الإلكتروني ، إلخ.فهي مناسبة لبيئات الإنتاج الصناعي التي تتطلب كميات كبيرة من سعة التبريد والأداء المستقر.
2المكاتب التجارية:يمكن أن توفر أجهزة التبريد المتحركة المبردة بالهواء مصادر مياه تبريد لأنظمة تكييف الهواء المركزية في المباني التجارية. يمكن استخدامها في أماكن مثل مباني المكاتب ومراكز التسوق والفنادقالمستشفيات والمدارس لتوفير طاقة تبريد فعالة لأنظمة تكييف الهواء الكبيرة.
3غرف المعدات الإلكترونية ومعدات الاتصالات:إن تشغيل المعدات الإلكترونية ومعدات الاتصالات سوف يولد كمية كبيرة من الحرارة ويتطلب التبريد للحفاظ على التشغيل الطبيعي للمعدات.يمكن أن توفر أجهزة التبريد المتحركة المبردة بالهواء تأثيرات تبريد موثوقة للمعدات الإلكترونية وغرف معدات الاتصالاتلضمان استقرار وموثوقية المعدات.
4الملاعب والمسارح:تتطلب الملاعب والمسارح الكبيرة عادةً قدرة باردة قوية لتلبية متطلبات الراحة في الأماكن المزدحمة.يمكن أن توفر أجهزة التبريد المتحركة المبردة بالهواء تكييفًا وبرودة فعالة في هذه الأماكن لضمان راحة الجمهور والممثلين.
5معدات الطاقة والمحطات الفرعية:إن معدات الطاقة والمحطات الفرعية تولد كمية كبيرة من الحرارة أثناء التشغيل وتتطلب التبريد للحفاظ على التشغيل الطبيعي للمعدات.يمكن أن توفر أجهزة التبريد المتحركة المبردة بالهواء تبريدًا موثوقًا لمعدات الطاقة والمحطات الفرعيةلضمان استقرار وموثوقية المعدات.
يجب اختيار جهاز التبريد المناسب المبرد بالهواء بناءً على متطلبات التطبيق المحددة والظروف البيئية.يمكن تحديد أفضل نموذج وحجم بناءً على احتياجات التبريد وقدرة النظاملضمان أن المبرد يمكن أن تلبي متطلبات التبريد للموقع.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ما هي الطرق المختلفة لتكوين المبرد في آلة العلب؟
في آلات التعبئة، يمكن أن تختلف تكوين المبرد حسب الاحتياجات الخاصة وخصائص المعدات الميكانيكية.فيما يلي العديد من طرق التكوين الشائعة:
1التبريد المباشرفي تكوين التبريد المباشر ، ينقل المبرد مباشرة مياه التبريد إلى الأجزاء أو المنتجات التي تحتاج إلى التبريد من خلال جهاز التبريد أو أنابيب التبريد.هذا التكوين مناسب للمواقف التي تتطلب تبريد سريع، مثل التبريد المباشر للخزانات، والمياه المعبأة أو المنتجات الأخرى.
2التبريد غير المباشرفي تكوين التبريد غير المباشر ، تمر جهاز التبريد مياه التبريد إلى مبادل حرارة وسيط أو جهاز تبريد من خلال نظام الدوران التبريد ،ثم ينقل وسيلة التبريد إلى الأجزاء التي تحتاج إلى تبريد في آلة العلب أو المنتجهذا يمكن أن يحقق تحكمًا أفضل وتنظيمًا لحرارة التبريد ، وهو مناسب لمواقف ذات متطلبات درجة حرارة أكثر صرامة.
3برج التبريد:برج التبريد هو تكوين تبريد شائع آخر. في هذا التكوين ، ينقل المبرد الحرارة إلى الهواء في الغلاف الجوي من خلال برج التبريد لتحقيق تأثير التبريد.غالبا ما تستخدم أبراج التبريد للتعامل مع كميات كبيرة من الحرارة، مثل خطوط التعبئة عالية السرعة، حيث يمكن أن توفر أبراج التبريد طاقة تبريد إضافية للحفاظ على تشغيل المعدات.
4مزيج من أجهزة التبريد المتعددة:بالنسبة لخطوط إنتاج التعبئة على نطاق واسع أو الحالات التي تتطلب قدرة تبريد أعلى، يمكن الجمع بين العديد من المبردات.يمكن تكوين العديد من المبردات بالتوازي أو في سلسلة لتوفير قدرة تبريد أكبر ومرونة أكبريمكن توسيع طريقة التكوين هذه وتعديلها وفقا للاحتياجات الفعلية لتلبية متطلبات الإنتاج المختلفة.
تجدر الإشارة إلى أن طريقة تكوين المبرد المحددة يجب تقييمها واختيارها وفقًا لنوع آلة التعبئة، ومتطلبات العملية واحتياجات التبريد.عند تكوين المبرد، يوصى بإجراء مناقشة مفصلة مع مصنع المعدات أو مهندس محترف لضمان أفضل تأثير التبريد وأداء النظام.
