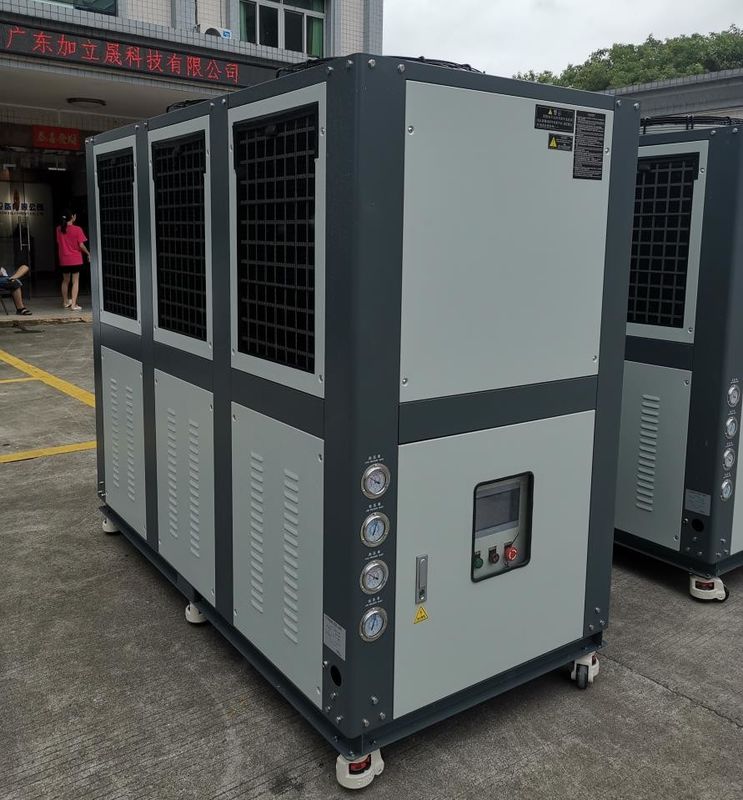

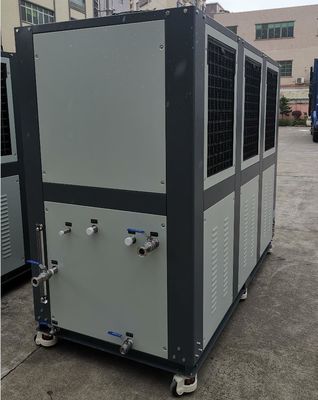

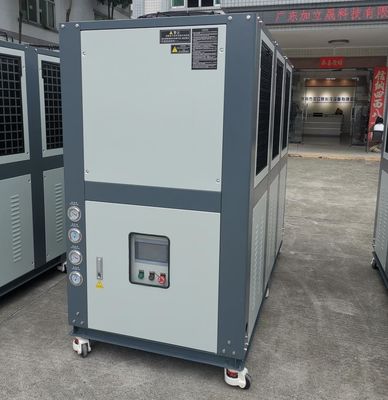

JLSF-20HP المبردة بالهواء المبردة بالماء تحويل التردد درجة الحرارة الثابتة
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-20HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | يسلط الضوء: | مبردان في جهاز واحد/تحكم مستقل في نظامين |
|---|---|---|---|
| نظام التحكم: | 2 PLC/الكمبيوتر الصغير | درجة حرارة الماء الخارج: | 5-50 |
| نوع الضاغط: | التمرير / شبه المحكم / المحكم | المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري |
| مكثف: | أنبوب ذو زعانف | مراوح مكثف: | محوري / طرد مركزي |
| مستوى الضوضاء: | ≥75 ديسيبل (أ) | الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت |
| تكرار: | 50 هرتز/60 هرتز | المبردات: | R22 / R407C / R134A / R410A / R404A |
| نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. | مضخة: | نابذة / عمودي |
| الضمان: | 12 شهر | ||
| إبراز: | جهاز تبريد المياه المبرد بالهواء JLSF-20HP,تحويل التردد لمبردات المياه المبردة بالهواء,المبرد المبرد بالهواء بدرجة حرارة ثابتة,Air Cooled Water Chiller Frequency Conversion,Constant Temperature air cooled chiller |
||
منتوج وصف
JLSF-20HP التردد التحويل الثابتة درجة الحرارة المبرد، التحكم بدقة في درجة الحرارة
وصف المنتج:
جهاز التبريد ذو درجة حرارة ثابتة متغيرة التردد هو جهاز تبريد يستخدم في التطبيقات الصناعية والتجارية.وهو يجمع بين تكنولوجيا تحويل التردد وتكنولوجيا التحكم في درجة الحرارة الثابتة لتمكين ضبط دقيق لدرجة الحرارة والتحكم في استهلاك الطاقة وفقا للاحتياجات.
تقنية تحويل التردد تشير إلى ضبط قدرة التبريد عن طريق ضبط سرعة الضاغط في نظام التبريد.المبردات التقليدية عادة ما تستخدم ضاغطات ذات سرعة ثابتة ويمكن أن تعمل فقط بقدرة ثابتة وقدرة تبريديمكن لمبرد درجة الحرارة الثابتة المتغير التردد ضبط سرعة الضاغط وفقًا للاحتياجات الفعلية لمطابقة طلب الحمل وتحقيق عملية تبريد عالية الكفاءة.
تقنية التحكم في درجة الحرارة الثابتة تشير إلى التحكم الدقيق في درجة حرارة الماء في المبرد من خلال أجهزة استشعار درجة الحرارة الدقيقة وأنظمة التحكم.هذه التقنية يمكن أن تضمن أن المبرد يخرج درجة حرارة ثابتة وهي مناسبة للتطبيقات ذات متطلبات درجة حرارة عالية، مثل الطب والصناعة الكيميائية والشاشات النصفية وغيرها من المجالات.
خصائص المنتج:
المبرد ذو الحرارة الثابتة لتحويل التردد له المزايا التالية:
1توفير الطاقة وكفاءة عالية:يتم تعديل سرعة الضاغط من خلال تحويل التردد وتعديلها بشكل ذكي وفقًا لطلب الحمل لتجنب إهدار استهلاك الطاقة وتحسين كفاءة استخدام الطاقة.
2تحكم دقيق في درجة الحرارة:باستخدام تكنولوجيا التحكم في درجة الحرارة الثابتة، يمكن تحقيق التحكم الدقيق في درجة حرارة الماء في المبرد لتلبية التطبيقات ذات متطلبات درجة الحرارة العالية.
3تشغيل مستقر:المبرد الحرارة ثابتة التردد المتغير يمكن تعديل معايير التشغيل في الوقت الحقيقي وفقا لتغيرات الحمل، والحفاظ على ظروف عمل مستقرة،وتحسين موثوقية واستقرار المعدات.
4. احتفظ بالمساحة:بالمقارنة مع المبردات التقليدية ، عادة ما تكون مبردات درجة الحرارة الثابتة المتغيرة أصغر حجماً وتستغرق مساحة أقل ، مما يجعلها مناسبة للمناطق ذات المساحة المحدودة.
باختصار ، يتم استخدام مبردات درجة الحرارة الثابتة المتغيرة على نطاق واسع في المجالات الصناعية والتجارية ويمكن أن توفر كفاءة عالية ، التحكم الدقيق في درجة الحرارة ،حلول التبريد المستقرة والموثوقة.
مبدأ العمل:
يمكن تقسيم مبدأ عمل جهاز التبريد ذو درجة حرارة ثابتة متغيرة التردد إلى ثلاثة أجزاء رئيسية: نظام دورة التبريد،نظام التحكم ونظام ضبط الحرارة الثابتة.
1نظام دورة التبريد:
- المضغوط:يستخدم مبرد درجة الحرارة الثابتة المتغيرة التردد تقنية التردد المتغير لتحكم سرعة الضاغط.المضغوط هو المسؤول عن ضغط غاز المبرد إلى غاز درجة حرارة عالية وضغط مرتفع.
- المكثف:الغاز عالي الحرارة والضغط يشتت الحرارة من خلال المكثف، ويتبريد ويتحول إلى سائل عالي الضغط وذو درجة حرارة عالية.
- صمام التوسع:يُدخل السائل ذو الضغط العالي ودرجة الحرارة العالية إلى البخار من خلال صمام التوسع. ينخفض الضغط ويتبخر السائل إلى غاز التبريد.
-البخار:يمتص غاز المبرد الحرارة من خلال البخار، وبالتالي تبريد تدفق المياه من خلال أنابيب البخار، مما يتسبب في انخفاض درجة حرارة المياه.
- تدوير مياه التبريد:يدور ماء التبريد من خلال البخار، ويمتص الحرارة في البخار، ثم يعود إلى وحدة مياه التبريد لمواصلة الدورة.
2نظام التحكم:
- تحكم تحويل التردد:ضبط سرعة الضاغط عن طريق التحكم في محول التردد، وتعديل قدرة التبريد وفقا للاحتياجات الفعلية لتحسين كفاءة استخدام الطاقة وتوفير الطاقة.
- مستشعر الضغط و مستشعر درجة الحرارةيراقب نظام التحكم ظروف الضغط والدرجة الحرارية في دورة التبريد في الوقت الحقيقي من خلال جهاز استشعار الضغط و جهاز استشعار درجة الحرارة.
- خوارزمية التحكم:بناءً على إشارة ردود الفعل من المستشعريستخدم نظام التحكم خوارزمية تحكم محددة لضبط مخرجات المحول لتحقيق تحكم دقيق في درجة الحرارة وتأثير التبريد الأمثل.
3نظام الحرارة:
- تعيين درجة الحرارة والردود الفعلية:يمكن للمستخدمين تعيين قيمة درجة الحرارة الثابتة المرغوبة من خلال لوحة التحكم أو جهاز التحكم عن بعد.يراقب نظام التحكم درجة حرارة مياه التبريد في الوقت الحقيقي من خلال جهاز استشعار درجة الحرارة ويقارن إشارة التغذية الراجعة مع درجة الحرارة المحددة.
جهاز التحكم:وفقاً لفرق درجة الحرارةيضبط نظام التحكم تدفق مياه التبريد عن طريق التحكم في جهاز التشغيل (مثل صمام الكهربائي) للحفاظ على درجة حرارة مياه التبريد مستقرة بالقرب من القيمة المحددة.
- حلقة ردود الفعل:يحافظ نظام التحكم على درجة حرارة مياه التبريد ثابتة عن طريق ضبط فتح جهاز التشغيل باستمرار لتحقيق تنظيم درجة حرارة ثابتة.
من خلال التشغيل الشامل لنظام دورة التبريد ونظام التحكم ونظام ضبط درجة الحرارة الثابتة ،يمكن أن يوفر جهاز التبريد ذو التردد المتغير درجة حرارة ثابتة تحكم دقيق في درجة الحرارة وفقا للاحتياجات الفعلية مع تحقيق عملية تبريد عالية الكفاءة.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
أجهزة التبريد ذات الحرارة الثابتة لتحويل التردد مناسبة للعديد من الصناعات ومجالات التطبيق ، بما في ذلك على سبيل المثال لا الحصر الجوانب التالية:
1صناعة التصنيع:يمكن استخدام مبردات الحرارة الثابتة لتحويل التردد في العديد من العمليات في صناعة التصنيع ، مثل معالجة البلاستيك ، صب الحقن ، معالجة المطاط ، معالجة المعادن ،معالجة الزجاج، الخ. يمكنهم توفير مياه باردة ثابتة درجة حرارة ثابتة لهذه العمليات لضمان جودة المنتج وكفاءة الإنتاج.
2الصناعة الكيميائية:في العمليات الكيميائية، تتطلب بعض التفاعلات ضبط درجة الحرارة بشكل صارم.يمكن أن توفر مبردات درجة حرارة ثابتة تحويل التردد التحكم الدقيق في درجة الحرارة المطلوبة لتلبية متطلبات التفاعلات الكيميائية.
3صناعة الأدوية:في عملية تصنيع الأدوية والأجهزة الطبية، هناك حاجة إلى تحكم دقيق في درجة الحرارة لضمان جودة المنتج وسلامته.يمكن أن توفر أجهزة التبريد ذات التردد المتغير درجة حرارة ثابتة دقة درجة حرارة ثابتة للمياه الباردة للتطبيقات مثل الإنتاج الصيدليتبريد المختبرات والمعدات الطبية.
4صناعة أشباه الموصلات:في عملية تصنيع أشباه الموصلات ، هناك حاجة إلى التحكم الدقيق في درجة حرارة المعدات والمواد لضمان جودة المنتج وأدائه.يمكن أن يوفر المبرد درجة حرارة ثابتة التردد المتغير مياه تبريد مستقرة للتبريد والتحكم في درجة حرارة معدات أشباه الموصلات.
5صناعة الأغذية والمشروبات:أثناء معالجة الأغذية والمشروبات ، من الضروري ضبط درجة الحرارة لضمان جودة المنتج وسلامة الأغذية. يمكن استخدام مبردات درجة حرارة ثابتة متغيرة للتبريد ،تطبيقات التبريد والمحافظة في معالجة الأغذية.
بالإضافة إلى الصناعات المذكورة أعلاه ، يمكن استخدام مبردات درجة حرارة ثابتة متغيرة التردد أيضًا في مجال الطيران والطاقة والمعادن والمنسوجاتالإلكترونيات ومجالات أخرى لتلبية احتياجات الصناعات المختلفة للسيطرة الدقيقة على درجة الحرارة والتبريد عالية الكفاءة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يحسن التحكم في تحويل التردد لمبردات درجة حرارة ثابتة متغيرة التردد كفاءة استخدام الطاقة وتوفير الطاقة؟
يمكن أن يحسن التحكم في تحويل التردد بكفاءة الطاقة وتوفير الطاقة بشكل كبير في أجهزة التبريد ذات درجة حرارة ثابتة متغيرة التردد ، وخاصة من خلال الجوانب التالية:
1. مطابقة الحمل:عادة ما تستخدم المبردات التقليدية ضاغطات ذات سرعة ثابتة لا يمكن ضبطها وفقًا لمتطلبات الحمل ، مما يؤدي إلى انخفاض كفاءة التشغيل تحت الحمل الجزئي.المبرد الحرارة الثابتة التردد المتغير يستخدم التكنولوجيا التردد المتغير، والتي يمكن أن تعدل سرعة الضاغط وفقا لطلب الحمل الفعلي لتتناسب مع تغيرات الحمل. وهذا يعني أنه عندما يكون الحمل منخفضا، يمكن للضاغط أن يعمل بسرعة أقل،تقليل استهلاك الطاقة.
2- تشغيل الحمل الجزئي:المبرد ذو التردد المتغير ودرجة الحرارة الثابتة يمكنه ضبط قدرة التبريد وفقًا للاحتياجات الفعلية لتحقيق التوازن مع طلب الحمل. عندما يكون الحمل صغيرًا ،يمكن للنظام أن يعمل بقدرة تبريد أقل للحد من استهلاك الطاقةعلى النقيض من ذلك ، لا تزال المبردات التقليدية ذات السرعة الثابتة تعمل بقدرة مقياسية في ظل ظروف الحمل المنخفض ، مما يؤدي إلى إهدار الطاقة.
3. بدايات وتوقفات متكررة:المبردات التقليدية لديها تيار بداية مرتفع عند بدء التشغيل،ولكن المبردات ذات درجة حرارة ثابتة متغيرة يمكن أن تتجنب البدء والتوقف المتكرر لأنها يمكن أن تعدل حالة التشغيل وفقا للاحتياجات الفعليةمن خلال تقليل عدد البدء والتوقف، يتم تقليل استهلاك الطاقة والتكسير الميكانيكي للمعدات، وتحسين كفاءة استخدام الطاقة.
4التحكم الذكي في استهلاك الطاقة:جهاز التبريد ذو درجة حرارة ثابتة متغيرة التردد يراقب الطلب على الحمل وحالة التشغيل في الوقت الحقيقي من خلال نظام التحكم، ويقوم بتعديل قدرة التبريد وفقًا للاحتياجات الفعلية،ويحقق التحكم الذكي في استهلاك الطاقةباستخدام خوارزميات التحكم المتقدمة وأجهزة الاستشعار الدقيقة، يمكنها تحسين وتعديل وفقًا للظروف الفعلية وتحسين كفاءة طاقة النظام.
5تصميم نقل الحرارة الفعال:عادة ما تستخدم أجهزة التبريد ذات درجة حرارة ثابتة متغيرة التردد مبادلات حرارة فعالة في تصميم مكونات نقل الحرارة لتحسين كفاءة نقل الحرارة وتأثيرات تبادل الحرارة.هذا يمكن أن يقلل من استهلاك الطاقة وتحسين كفاءة التبريد.
باختصاريتيح التحكم في التردد المتغير لمبردات درجة الحرارة الثابتة المتغيرة تحقيق مزايا كفاءة الطاقة وتوفير الطاقة في التشغيل الفعلي من خلال مطابقة الحمل، تشغيل الحمل الجزئي، والحد من بدء وتوقف متكرر، والتحكم الذكي في استهلاك الطاقة.
