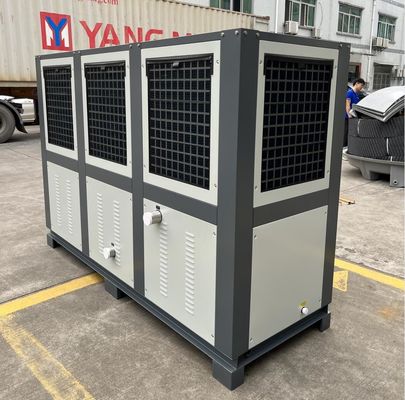

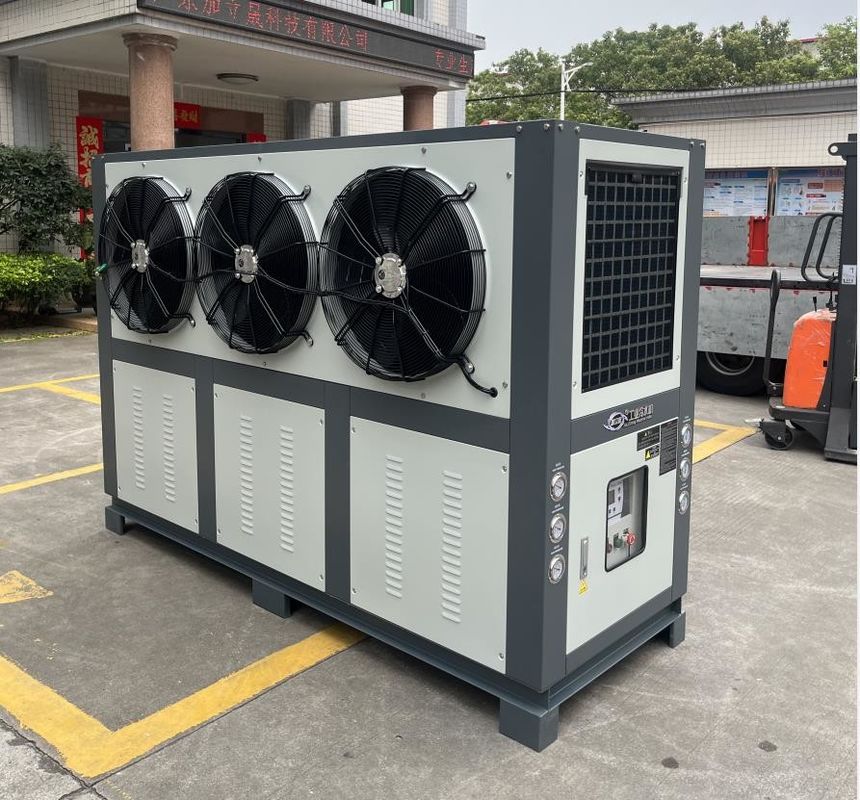

JLSF-30HP IP54 الصناعية تبريد الماء بالهواء لتوليد الطاقة الكهروضوئية الهيدروجينية
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-30 حصان |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 400 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | 5-50 | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / غلاف وأنبوب / لوحة مبادل حراري | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مستوى الحماية: | IP54 | مضخة: | نابذة / عمودي |
| الضمان: | 12 شهر | ||
| إبراز: | IP54 مطاردة المياه الصناعية بالهواء,سخانات المياه الصناعية المبردة بالهواء للطاقة الشمسية,مبردات المياه الصناعية للطاقة الهيدروجينية,Photovoltaic Industrial Air Cooled Water Chiller,Hydrogen Energy industrial water chillers |
||
منتوج وصف
JLSF-30HP تبريد الماء بالهواء الطاقة الشمسية ، بطارية الليثيوم ، طاقة الهيدروجين ، تصنيع طاقة الكتلة الحيوية
وصف المنتج:
المبرد بالهواء هو المبرد بالهواء المستخدم عادة في أنظمة تكييف الهواء في المباني الصناعية أو التجارية.مبدأ عملها هو استخدام مروحة لتنفخ الهواء الخارجي في الداخل من المبرد، يمتص الحرارة الداخلية من خلال الدورة المائية، ثم يدور الماء المبرد مرة أخرى في الغرفة للتبريد.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المبردة بالهواء أنظمة تبريد إضافية بالماء ، وبالتالي فإن التثبيت والصيانة أسهل وأكثر اقتصادية.تؤثر كفاءة تبريدها على ظروف مثل درجة الحرارة الخارجية والرطوبة، وعادة ما يتطلب قوة تبريد أكبر لتحقيق نفس تأثير التبريد.
يمكن عادةً أن يتم تعديل المبردات المبردة بالهواء وفقًا للاحتياجات لتكيفها مع أنظمة التبريد وتكييف الهواء من أحجام مختلفة. ويمكن أيضًا دمجها مع معدات استرداد الحرارة الأخرى,مثل مضخات الحرارة من مصدر الهواء أو وحدات استرداد حرارة النفايات، لزيادة كفاءة استخدام الطاقة.
خصائص المنتج:
جهاز التبريد الجانبي هو نوع من معدات التبريد ، وتشمل خصائصه الرئيسية:
1تصميم منفذ الهواء الجانبي:يقع منفذ الهواء لمبرد الهواء الجانبي على جانب المعدات ، والذي يمكن أن يرسل الهواء البارد مباشرة إلى المعدات أو المساحة التي تحتاج إلى التبريد ،وبالتالي تحسين كفاءة التبريد.
2توفير الطاقة وحماية البيئة:يستخدم مبرد الهواء الجانبي ضاغطات عالية الكفاءة لتوفير الطاقة ومبادلات حرارة عالية الكفاءة ، والتي يمكن أن تحقق تأثيرات تبريد لتوفير الطاقة وحماية البيئة.
3مستقرة وموثوقةتبني آلة التبريد الجانبية تقنية التبريد المتقدمة ونظام التحكم، والذي يمكن أن يضمن استقرار وموثوقية المعدات.
4. سهولة التثبيت والصيانة:المبرد الجوي الجانبي صغير الحجم ، مريح للغاية للتثبيت والصيانة ، ويمكن أن يوفر مساحة التثبيت وتكاليف الصيانة.
5مجموعة واسعة من التطبيقات:مبردات الهواء الجانبية مناسبة لمختلف الصناعات والمجالات ، مثل تبريد تكييف الهواء ، وتبريد العمليات وتبريد المعدات في تصنيع تكييف الهواء ، وغرف الكمبيوتر,المستشفيات والطاقة الكهربائية والمعادن والصناعة الكيميائية ومجالات أخرى.
6. نماذج متعددة:هناك نماذج ومواصفات مختلفة من مبردات الهواء الجانبية للاختيار من بينها ، والتي يمكن اختيارها وفقا لمتطلبات التطبيق المختلفة لتلبية احتياجات التبريد في مناسبات مختلفة.
باختصار ، يمتلك مبرد الهواء الجانبي خصائص كفاءة التبريد العالية وتوفير الطاقة وحماية البيئة والاستقرار والموثوقية والتركيب والصيانة المريحة ،وتطبيق واسع، والتي يمكن أن تلبي احتياجات التبريد من مختلف الصناعات والمجالات.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات المبردة بالهواء تستخدم على نطاق واسع في الصناعات والمجالات التالية:
1التصنيع الصناعييمكن أن توفر أجهزة التبريد المبردة بالهواء خدمات التبريد للمصانع وورش التصنيع والآلات والمعدات ، وما إلى ذلك ، والحفاظ على درجة حرارة داخل المنزل والرطوبة مستقرة ،وتضمن التشغيل الطبيعي لخطوط الإنتاج.
2المباني التجارية:المبردات المبردة بالهواء يمكن أن توفر خدمات التبريد للمباني التجارية، مثل مراكز التسوق الكبيرة ومباني المكاتب والفنادق والمستشفيات والمدارس وما إلى ذلك.لضمان راحة البيئة الداخلية.
3صناعة الأدوية:يمكن أن توفر المبردات المبردة بالهواء خدمات التبريد للمفاعلات والطرد المركزي وما إلى ذلك في العملية الصيدلانية لضمان استقرار ونوعية العملية الصيدلانية.
4صناعة معالجة الأغذية:المبردات المبردة بالهواء يمكن أن توفر خدمات التبريد لمعدات معالجة الأغذية لضمان النظافة وجودة معالجة الأغذية.
5صناعة بناء السفن:يمكن أن توفر المبردات المبردة بالهواء خدمات التبريد للسفن ، مثل جسور السفن وغرف المحركات ، لضمان التشغيل العادي والآمن للسفن.
بشكل عام ، يمكن أن توفر أجهزة التبريد المبردة بالهواء خدمات التبريد لمختلف الصناعات والمجالات ، مما يضمن راحة البيئة الداخلية واستقرار عملية الإنتاج.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ما هي متطلبات جهاز التبريد في خط إنتاج بطارية الطاقة الجديدة؟
تم تصميم جهاز التبريد الجديد لخط إنتاج بطارية الطاقة لتلبية متطلبات التحكم في درجة الحرارة في عملية إنتاج البطارية وتشمل متطلباته الرئيسية:
1مستقرة وموثوقةإنتاج البطاريات هو عملية متطورة للغاية مع متطلبات عالية جدا على بيئة الإنتاج.يجب أن يكون للمبرد تأثير تبريد مستقر وموثوق به لضمان استقرار ودقة درجة الحرارة أثناء عملية الإنتاج..
2كفاءة عالية وتوفير الطاقة:تتطلب عملية إنتاج البطارية قدرة كبيرة على التبريد. لذلك يجب أن يكون للمبرد خصائص الكفاءة العالية وتوفير الطاقة ،والتي يمكن أن تقلل من استهلاك الطاقة مع ضمان تأثير التبريد.
3تحكم دقيق في درجة الحرارة:إنتاج البطارية يتطلب تحكم دقيق في درجة الحرارة، ويجب أن يكون المبرد لديه نظام تحكم دقيق في درجة الحرارة لتحقيق تحكم دقيق في درجة الحرارة.
4ضغط مرتفععملية إنتاج البطارية تتطلب بيئة ذات درجات حرارة عالية وضغط مرتفع.يجب أن يكون المبرد لديه قدرة تبريد عالية الضغط لتلبية متطلبات إنتاج البطاريات..
5آمنة وموثوقةيجب ضمان السلامة في عملية إنتاج البطارية، ويجب أن يكون المبرد لديه تدابير حماية متعددة، مثل حماية من التيار الزائد، حماية من الإفراط، حماية من الجهد العالي،حماية منخفضة الجهد، الخ لضمان التشغيل الآمن للمعدات.
6توفير المساحة: خطوط إنتاج البطاريات عادة ما تستغرق مساحة كبيرة ، لذلك يجب أن يكون المبرد صغيرًا قدر الإمكان لتوفير المساحة على خط الإنتاج.
7سهولة الصيانة:المبردات تحتاج إلى صيانة متكررة وصيانة، لذلك يجب أن يكون تصميم المبردات سهلاً في الصيانة والصيانة، مما يمكن أن يقلل من تكاليف الصيانة.
باختصار، المبردات في خط إنتاج بطارية الطاقة الجديدة تحتاج إلى خصائص الاستقرار والموثوقية، الكفاءة العالية وتوفير الطاقة، التحكم الدقيق في درجة الحرارة،ضغط مرتفع، والسلامة والموثوقية، وتوفير المساحة وسهولة الصيانة، وذلك لتلبية متطلبات التحكم في درجة الحرارة في عملية إنتاج البطارية.
