JLSS-70HP آلة تبريد المياه الصناعية للطابعة المعدنية طابع صب لحام
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSS-70HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 25 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 150 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مبرد بالماء | نوع الضاغط: | انتقل |
|---|---|---|---|
| المبخر: | لفائف خزان المياه | مكثف: | مبادل حراري شل وأنبوب / لوحة |
| نظام التحكم: | PLC / 3 أنظمة التحكم المستقل | جهاز التحكم: | معالج دقيق |
| مستوى الضوضاء: | انخفاض مستوى الضجيج | إمدادات الطاقة: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 460 فولت / 480 فولت |
| جهاز الحماية: | ضغط مرتفع / منخفض / حمل زائد / نقص المرحلة / تسلسل المرحلة / ارتفاع درجة الحرارة | المبردات: | R22 / R407C / R410A / R134A |
| الحجم: | كبير | الضمان: | سنة واحدة |
| إبراز: | آلة التبريد المائي لحام,آلة التبريد المائي للصب,آلة التبريد الصناعية للطابع,Casting Water Chiller Machine,Stamping industrial chiller machine |
||
منتوج وصف
JLSS-70HP المبردة بالماء المبردة بالماء الصفحة المعدنية طابع، صب، لحام، صب حقن البلاستيك
وصف المنتج:

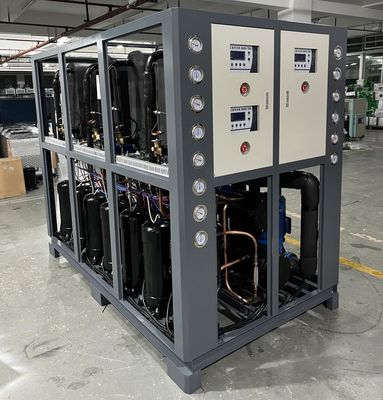

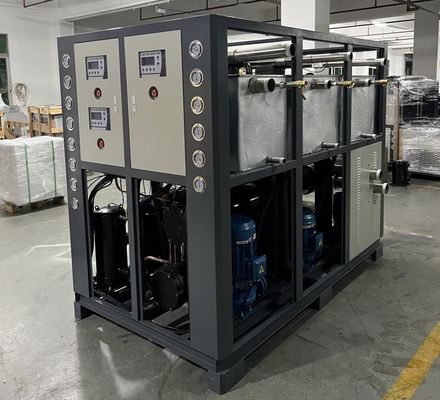

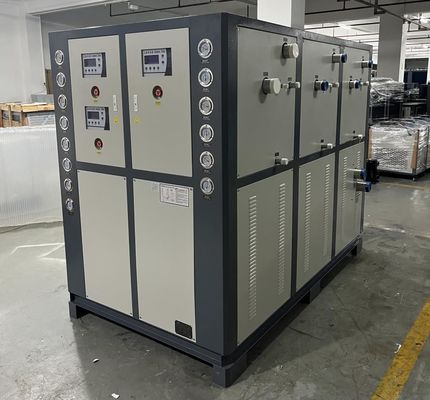

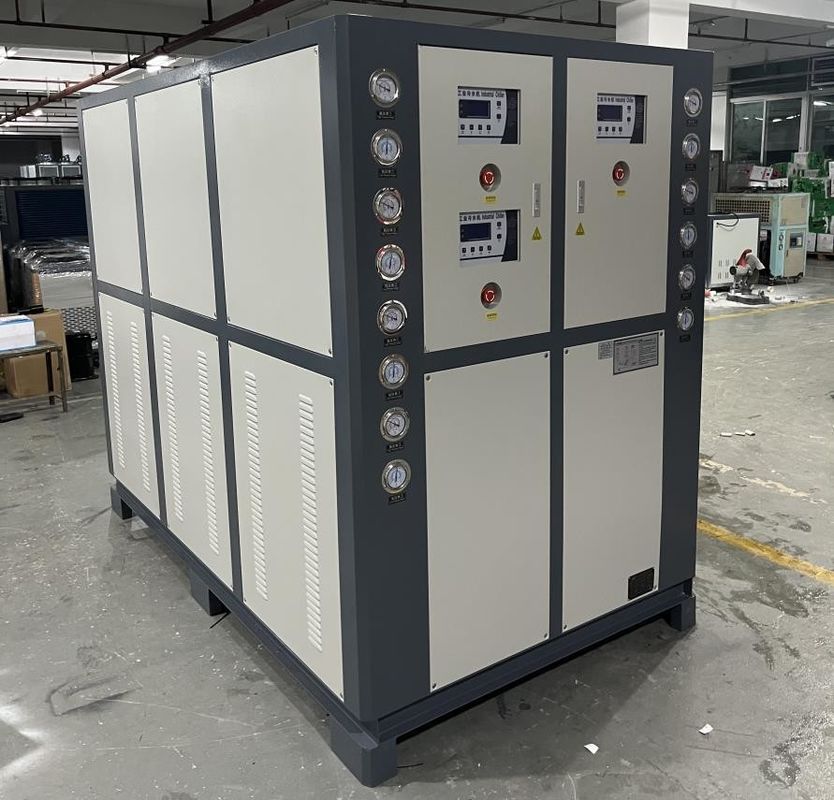

آلة متكاملة مع ثلاثة أجهزة تبريد هي جهاز يدمج ثلاثة أجهزة تبريد مستقلة في هيكل واحد أو خزانة.وهي مصممة لتوفير زيادة في سعة التبريد والتكرار لتلبية احتياجات مراكز البيانات الكبيرة، التصنيع الصناعي وغيرها من التطبيقات على نطاق واسع.
خصائص الإنتاج:
فيما يلي الميزات الرئيسية ووظائف المبردات المتكاملة الثلاثة:
1قدرة التبريد العالية:من خلال دمج ثلاثة مبردات معًا ، يمكن للآلة المتكاملة لثلاثة مبردات توفير قدرة تبريد أكبر. وهذا مفيد في السيناريوهات التي تتطلب تبريدًا كبيرًا ،مثل غرف الخادم عالية الكثافة أو عمليات التصنيع الصناعية ذات الأحمال الحرارية العالية.
2التصميم الزائد:عادةً ما يكون لدى ثلاثة مبردات متكاملة تصميم زائد لضمان أنه في حالة فشل أحد المبردات ، يمكن للآخرين الاستمرار في توفير قدرة التبريد.هذه الازدحام يزيد من موثوقية النظام واستقرار، مما يقلل من مخاطر وقت التوقف بسبب نقاط الفشل الفردية.
3استخدام مساحة صغيرة:يمكن أن يوفر دمج ثلاثة أجهزة تبريد في حالة واحدة أو خزانة مساحة كبيرة. وهذا أمر ذو قيمة كبيرة حيث تكون المساحة محدودة أو هناك حاجة إلى أجهزة تبريد متعددة.التصميم المتكامل يسهل أيضًا اتصال خط الأنابيب وتخطيط النظام، مما يقلل من تعقيد التثبيت والصيانة.
4نظام التحكم الموحدعادة ما يتم تجهيز ثلاثة مبردات متكاملة بنظام تحكم موحد لمراقبة وتحكم النظام بأكمله.يمكن بسهولة مراقبة حالة تشغيل وبارامترات كل جهاز تبريد وتعديلها لتحقيق تشغيل منسق وتحسين كفاءة استخدام الطاقة.
5تكوين قابل للتخصيص:يمكن تخصيص ثلاثة مبردات متكاملة وفقًا لاحتياجات العميل. وهذا يشمل قدرة التبريد ووسيلة التبريد وطرق التحكم والوظائف الإضافية ، إلخ.التخصيص للاحتياجات المحددة يضمن أفضل قدرة على التكيف والأداء.
ثلاثة مبردات متكاملة كل شيء في واحد هو فعال،حل التبريد الموثوق والمرن الذي يمكن أن يلبي احتياجات التبريد للتطبيقات الكبيرة ويوفر نسخة احتياطية زائدة لضمان استمرارية واستقرار النظام.
مبدأ العمل:
مبدأ عمل الآلة المتكاملة لثلاثة مبردات هو كما يلي:
1دورة التبريد:كل جهاز تبريد يحتوي على دورة تبريد، بما في ذلك ضاغط، تبخير، مكثف وصمام التوسع.تستخدم دورة التبريد مادة تبريد (عادة ما تكون سائلًا تبريدًا) لنقل الحرارة وتحقيق التبريديخضع المبرد لتغيير مرحلي خلال الدورة، ويمتص الحرارة من البخار في حالة منخفضة الضغط، درجة حرارة منخفضة، ثم يطلق الحرارة في مكثف في ضغط مرتفع،حالة درجة حرارة عالية.
2برج التبريد:عادةً ما تكون ثلاث مبردات مجهزة بنظام برج تبريد.أبراج التبريد تقوم بإزالة الحرارة عن طريق رش وسط تبريد (عادة الماء) على الجزء العلوي من البرج واستخدام الهواء لنقل الحرارة إلى وسط التبريدعندما تكون وسيلة التبريد في برج التبريد على اتصال بالهواء ، فإنها تبعد الحرارة من خلال التبخر والإرشاد ، وتقلل تدريجيا من درجة حرارتها.وظيفة برج التبريد هو خفض درجة حرارة الوسط التبريد بحيث يمكن أن تدور مرة أخرى إلى البخار من المبرد.
3مضخة الماء:عادة ما تكون ثلاثة مبردات مجهزة بنظام مضخة مياه. مضخة المياه هي المسؤولة عن سحب مياه التبريد من برج التبريد وإرسالها مرة أخرى إلى تبخر المبرد. The water pump promotes the circulation of the cooling water by providing sufficient pressure and flow to ensure that the cooling water can effectively absorb heat and participate in the refrigeration cycle.
|
1 ضاغط |
5 مُبخر |
9 جهاز استشعار درجة الحرارة |
13 صمام الإبحار |
|
2 مكثف |
6 صمام الكرة |
10 خزان الماء |
14 جهاز التحكم في الجهد المنخفض |
|
3 مجفف المرشح |
7 مفتاح مكافحة التجمد |
11 مقياس ضغط مضخة الماء |
15 جهاز التحكم بالجهد العالي |
|
4 صمام التوسع |
8 مفتاح العائمة |
12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| قدرة التبريد | كيلوواط/ساعة | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| كيلورات/ساعة | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| مضخة الدورة | القوة | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| الرأس | م | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| مُبخر | التدفق | م3/ساعة | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| قدرة المياه | م3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| ضاغط | النوع | م3/ساعة | نوع الغلاف والأنابيب النحاسي الفعال | |||||||
| التدفق | م3/ساعة | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | ملم | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| هـ | ملم | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| وزن الوحدة | كيلوغرام | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
صناعة التطبيق:
المبردات المبردة بالماء تستخدم على نطاق واسع في العديد من الصناعات ، بما في ذلك على سبيل المثال لا الحصر الصناعات التالية:
1مجالات البناء والتجارة:غالبا ما تستخدم المبردات المبردة بالماء في أنظمة تكييف الهواء في المباني ومباني المكاتب التجارية ومراكز التسوقالفنادق والأماكن الأخرى لتوفير مصادر مياه تبريد لضبط درجة الحرارة والرطوبة الداخلية والحفاظ على بيئة داخلية مريحة.
2مجالات التصنيع والصناعة:العديد من عمليات الإنتاج في مجالات التصنيع والصناعة تتطلب معدات تبريد أو سوائل تبريد للحفاظ على درجة حرارة تشغيل العادية للمعدات ،وغالبا ما تستخدم المبردات المبردة بالماء في هذه التطبيقات، مثل معالجة المعادن ، صب الحقن البلاستيك ، قطع الليزر ، تصنيع الإلكترونيات ومجالات أخرى.
3مجالات الطب والصيدلة:المرافق الطبية وصناعة الأدوية تحتاج إلى التحكم بدقة في درجة الحرارة في المختبرات وغرف العمليات، وإنتاج الأدوية، الخ.يمكن أن توفر أجهزة التبريد المبردة بالماء مصدرًا ثابتًا لمياه التبريد لتلبية احتياجات المعدات الطبية والعمليات الصيدلانية..
4تكنولوجيا المعلومات والاتصالات:تكنولوجيا المعلومات ومرافق الاتصالات مثل مراكز البيانات وغرف الخوادمومحطات قاعدة الاتصالات تتطلب معدات تبريد للسيطرة على درجة حرارة المعدات وضمان عملها الطبيعيالمبردات المبردة بالماء تستخدم على نطاق واسع في هذه المرافق.
5المختبرات ومؤسسات البحث العلمي:المعدات التجريبية والأدوات والمرافق في المختبرات ومؤسسات البحوث العلمية تتطلب عادة ضبط دقيق لدرجة الحرارة.المبردات المبردة بالماء يمكن أن توفر للمختبرات مصدر مستقر لمياه التبريد لتلبية متطلبات التجارب والبحوث.
6صناعة الأغذية والمشروبات:أثناء معالجة الأغذية والمشروبات ، من الضروري التحكم في درجة حرارة المنتج والحفاظ على الظروف الصحية.يمكن استخدام المبردات المبردة بالماء لتبريد وتحافظ على جودة وسلامة الأغذية والمشروبات.
هذه الصناعات ليست سوى جزء من تطبيق المبردات المبردة بالماء، في الواقع أنها تلعب وظيفة تبريد مهمة في مختلف الصناعات.التطبيقات المحددة سوف تختلف اعتمادا على احتياجات الصناعة والسيناريوهات المحددة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يقلل جهاز التبريد المبرد بالماء من دورة صب الحقن وتحسين كفاءة الإنتاج في عملية صب الحقن البلاستيكي؟
في عملية صب الحقن البلاستيكي ، يمكن أن تتخذ أجهزة التبريد المبردة بالماء التدابير التالية لتقصير دورة صب الحقن وتحسين كفاءة الإنتاج:
1التبريد السريع للقالب:تبريد القالب هو أحد العوامل المهمة التي تؤثر على دورة الحقن.يمكن تدفق مياه التبريد في قناة التبريد للقالب لتبريد المواد البلاستيكية بسرعة وتسريع عملية تجمد البلاستيكالتبريد السريع يمكن أن يقلل من دورة صب الحقن البلاستيك، بحيث يتم تقليل وقت كل دورة صب الحقن، وبالتالي تحسين كفاءة الإنتاج.
2تحكم درجة حرارة وسرعة تدفق مياه التبريد:من خلال ضبط درجة حرارة مياه التبريد ومعدل تدفق جهاز التبريد المبرد بالماء ، يمكن التحكم بدقة في تأثير التبريد للقالب الحقن.درجة حرارة وتدفق مياه التبريد المناسبة يمكن أن تحسن كفاءة التبريد وتضمن تبريد سريع وتصلب المواد البلاستيكية، وبالتالي تقصير دورة صب الحقن.
3استخدم جهاز تبريد لتبريد آلة الحقن البلاستيكية:بالإضافة إلى تبريد العفنيمكن أيضا استخدام جهاز تبريد بالماء لتوفير مصدر مياه تبريد لتبريد النظام الهيدروليكي وبرميل الحقن من آلة صناعة الحقن لمنع المعدات من الإفراط في الحرارةيمكن للحفاظ على درجة حرارة تشغيل ثابتة لجهاز صب الحقن تحسين استقرار وموثوقية المعدات، وتقليل وقت التوقف، وتحسين كفاءة الإنتاج.
4تحسين تصميم نظام التبريد:تصميم نظام التبريد من قالب الحقن هو أيضا عامل رئيسي يؤثر على دورة صب الحقن. من خلال تصميم عقلاني لتخطيط وحجم قناة التبريد،يمكن للمياه الباردة أن تتدفق من خلال النقاط الساخنة في القالب بالتساوي وبسرعةيمكن أن يقلل تصميم نظام التبريد المعقول من وقت تبريد المواد البلاستيكية ، وبالتالي تقصير دورة صب الحقن.
من خلال التدابير المذكورة أعلاه ، يمكن أن يوفر المبرد المبرد بالماء مصدرًا فعالًا لمياه التبريد ، وتسريع عملية تبريد وتصلب المواد البلاستيكية ،مما يقلل من دورة صب الحقنيمكن أن يقلل اختصار دورة صب الحقن من قدرة الإنتاج، وتحسين كفاءة الإنتاج، وخفض تكاليف الإنتاج، وتلبية احتياجات العملاء للتسليم السريع.
