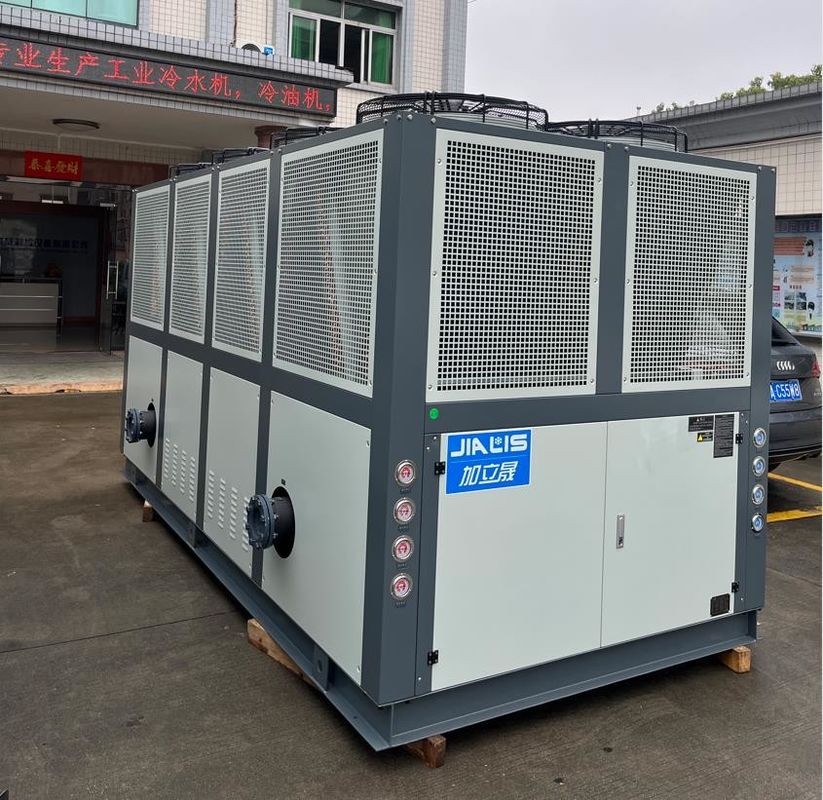

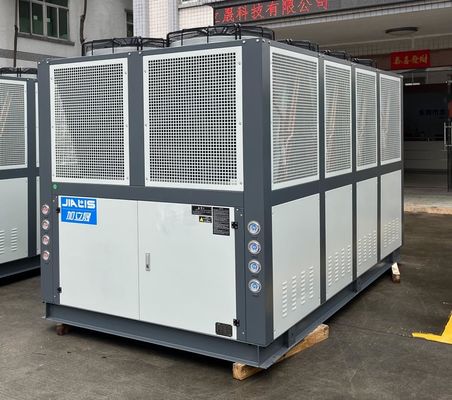

JLSF-80A الصناعية تبريد الهواء المسمار المبرد مع PLC جهاز تحكم الميكرو المعالج
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-80A |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 50 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد برغي بالهواء | نظام التحكم: | PLC |
|---|---|---|---|
| جهاز التحكم: | معالج دقيق | وضع البدء: | Y- △ / بداية ناعمة |
| نوع الضاغط: | ضاغط لولبي | المبخر: | شل وأنبوب |
| المكثف: | أنبوب ذو زعانف | الحماية: | ضغط مرتفع / منخفض ، انعكاس المرحلة ، الحمل الزائد ، مضاد للتجمد ، ارتفاع درجة الحرارة |
| مستوى الضوضاء: | ≥75 ديسيبل (أ) | مادة تبريد: | R22 / R407C / R134a |
| الضمان: | سنة واحدة | ||
| إبراز: | مبرد برغي بالهواء الصناعي,جهاز التبريد المزدوج المبرد بالهواء بواسطة PLC,جهاز التبريد الصناعي المبرد بالهواء بمعالج صغير,PLC Air Cooled Screw Chiller,Microprocessor industrial air cooled chiller |
||
منتوج وصف
JLSF-80D المبرد بالهواء المكعب التبريد معالجة البلاستيك، معالجة المعادن، الصناعة الكيميائية
وصف المنتج:
المبرد بالهواء هو نوع من التبريد الصناعي ومعدات تكييف الهواء التجارية، وتتكون أساسا من البخاري والضاغط والمكثف وصمام التوسع ومكونات أخرى.يستخدم ضاغط ملفوف لضغط المبرد منخفض درجة الحرارة و منخفض الضغط إلى غاز عالي درجة الحرارة و عالية الضغط ثم يطلق الحرارة إلى الخارج من خلال المكثفوأخيرا يقلل من درجة الحرارة والضغط من المبرد من خلال صمام التوسع للعودة إلى البخار لإعادة التدوير.
أثناء التشغيل ، يمتص المبرد المزلق المبرد بالهواء الحرارة في الهواء الخارجي ، ويبرد مياه التبريد ويدورها إلى الغرفة ، بحيث يقلل من درجة الحرارة الداخلية.تؤثر كفاءة تبريدها بشكل كبير على عوامل مثل درجة الحرارة الخارجية والرطوبة، لذلك قد يكون تأثيره محدودًا في بيئات ذات درجات حرارة عالية ورطوبة عالية.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المزروعة المبردة بالهواء نظامًا إضافيًا لمياه التبريد ، لذلك فهي أسهل وأكثر فعالية من حيث التكلفة.لأنه يستخدم الهواء الخارجي للتبريد، يمكن أن تكون مشكلة في المناطق ذات التلوث الهوائي العالي أو حيث تحتاج إلى الحفاظ على نوعية الهواء في الأماكن المغلقة.
خصائص الإنتاج:
ميزات المبرد المزلق المبرد بالهواء تشمل:
1لا يوجد نظام مياه تبريد إضافي:بالمقارنة مع أجهزة التبريد المبردة بالماء، لا تتطلب أجهزة التبريد المزدوجة المبردة بالهواء أنظمة مياه تبريد إضافية، لذلك فهي أكثر بساطة وفعالية من حيث التكلفة.
2مجموعة واسعة من التطبيقات:أجهزة التبريد المزروعة المبردة بالهواء مناسبة لأنواع مختلفة من المباني والأماكن ، مثل مباني المكاتب التجارية والفنادق والمستشفيات والمدارس ، إلخ.
3كفاءة التبريد العالية:تستخدم آلة التبريد المزدوجة المبردة بالهواء ضاغطًا مزدوجًا ، والذي له مزايا كفاءة التبريد العالية وانخفاض الضوضاء وانخفاض تكلفة الصيانة.
4تثبيت سهل:تثبيت جهاز التبريد المزدوج المبرد بالهواء بسيط نسبياً ولا يتطلب معدات إضافية مثل أنابيب المياه ومضخات المياه.
5. موثوقية عالية:تم تصميم وتصنيع المبرد المزلق المبرد بالهواء بدقة عالية ، ولديه استقرار وموثوقية جيدة.
6قابلية تكييف قوية:جهاز التبريد المزلق المبرد بالهواء لديه قدرة قوية على التكيف ويمكن أن يتكيف مع الظروف البيئية المختلفة وتغيرات الحمل.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط:يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف:يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت إطلاق الحرارة،والذي يتم تشتيته في الهواء الخارجي من خلال المروحة والإشعاعات.
عملية التوسع:بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخار.
عملية التبخر:السائل ذو درجة حرارة منخفضة وضغط منخفض يتبخر في البخّار، يمتص الحرارة في الغرفة، يبرد مياه التبريد في الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
جهاز التبريد المزروع المبرد بالهواء هو جهاز تبريد يستخدم ضاغط مزروع ومكثف مبرد بالهواء وهو مناسب للصناعات التالية:
1صناعة التصنيع:في عملية التصنيع الصناعي ، تحتاج إلى تبريد العديد من المعدات ، مثل معدات معالجة البلاستيك ، ومعدات معالجة المعادن ، والمعدات الكيميائية ، إلخ.من الضروري استخدام أجهزة التبريد المسمارية المبردة بالهواء لتوفير خدمات التبريد لهذه المعدات..
2المباني التجارية:يمكن أن توفر أجهزة التبريد المسمارية المبردة بالهواء خدمات التبريد للمباني التجارية الكبيرة والمصانع والأماكن العامة ، مثل مراكز التسوق والسوبر ماركتات والفنادق والمستشفيات ومباني المكاتب ،الخ.
3صناعة الأدوية:في صناعة الأدوية ، تحتاج العديد من عمليات الإنتاج إلى التحكم في درجة الحرارة والرطوبة لضمان جودة المنتج وسلامته ، لذلك هناك حاجة إلى أجهزة التبريد للتبريد والتحكم في الرطوبة.
4صناعة الأغذية:في صناعة الأغذية، تتطلب العديد من عمليات الإنتاج ضبط درجة الحرارة، مثل النبيذ والمشروبات ومنتجات الألبان وما إلى ذلك، وتتطلب أجهزة التبريد للتبريد.
5صناعة الإلكترونيات:في صناعة الإلكترونيات ، تحتاج العديد من الأجهزة إلى التبريد ، مثل المكونات الإلكترونية ومعدات أشباه الموصلات ، وما إلى ذلك ، وتتطلب أجهزة التبريد للتبريد.
باختصار، المبردات المزروعة المبردة بالهواء مناسبة لمختلف الصناعات والأوقات التي تتطلب التبريد، مثل التصنيع الصناعي، والبناء التجاري، وصناعة الأدوية،صناعة الأغذيةصناعة الإلكترونيات، الخ
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ماذا عليّ أن أفعل إذا فشل المبرد المبرد بالهواء؟
إذا فشل جهاز التبريد المزلق المبرد بالهواء ، فيتعين التعامل معه في الوقت المناسب لتجنب توسيع الفشل وتأثيره على التشغيل الطبيعي للمعدات.فيما يلي بعض الأخطاء الشائعة وحلولها:
1- تبريد ضعيف أو غير فعال:قد يكون أحد المكونات مثل المكثف أو برج التبريد أو مضخة المياه معيبًا ويجب فحصه وإصلاحه.
2المضغوط صاخبيمكن أن يكون محرك الدفع أو محمل الضاغط تالفاً ، ويجب استبدال محرك الدفع أو محمل الدفع.
3تدفق المياه التبريد غير كاف:قد يكون مضخة المياه تالفة أو أنبوب مسدود، وهذه الأجزاء تحتاج إلى فحص وإصلاح.
4حماية الضغط العالي أو حماية الضغط المنخفض:قد يكون أن المكونات مثل الضاغطات أو المكثفات أو أبراج التبريد قد تعطلت، وهذه المكونات تحتاج إلى فحص وإصلاح،ويتعين ضبط إعدادات جهاز التحكم في الضغط في نفس الوقت.
5-فشل كهربائي:قد يكون فشل المحرك أو جهاز التحكم أو جهاز الاستشعار ، وما إلى ذلك ، وتحتاج هذه المكونات الكهربائية إلى التحقق منها وإصلاحها.
في حالة الأخطاء المذكورة أعلاه، إذا لم تتمكن من التعامل معها بنفسك، فمن المستحسن أن تطلب من موظفي الصيانة المحترفين أو الدعم التقني من الشركة المصنعة للمعدات.بحيث تحل المشاكل في الوقت المناسبفي الوقت نفسه، من أجل تجنب حدوث فشل، فمن الضروري أيضا صيانة المعدات بانتظام، اكتشاف ومعالجة الفشل المحتمل في الوقت المناسب،لضمان التشغيل الطبيعي للمعدات وإطالة عمر الخدمة.
