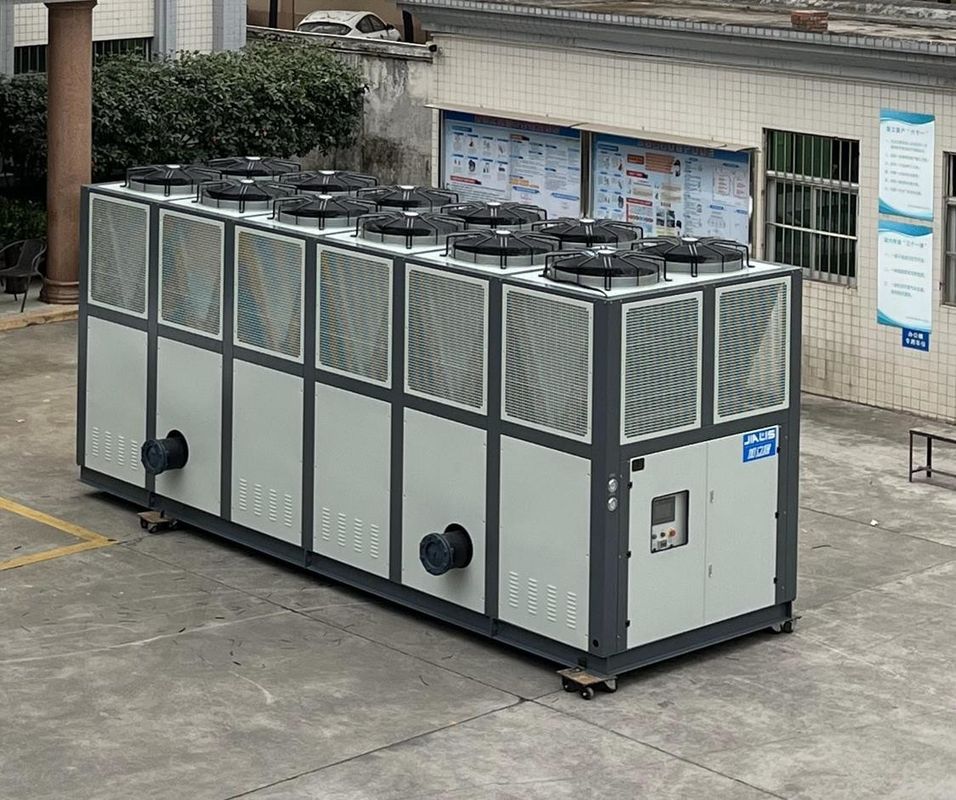

آلة التبريد بالماء المبردة بالهواء JLSF-160D R22 R407C R134a المبرد
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | جيه إل إس إف-160 دي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 50 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد برغي بالهواء | نظام التحكم: | PLC |
|---|---|---|---|
| جهاز التحكم: | معالج دقيق | وضع البدء: | Y- △ / بداية ناعمة |
| نوع الضاغط: | ضاغط لولبي | المبخر: | شل وأنبوب |
| المكثف: | أنبوب ذو زعانف | الحماية: | ضغط مرتفع / منخفض ، انعكاس المرحلة ، الحمل الزائد ، مضاد للتجمد ، ارتفاع درجة الحرارة |
| مستوى الضوضاء: | ≥75 ديسيبل (أ) | مادة تبريد: | R22 / R407C / R134a |
| الضمان: | سنة واحدة | ||
| إبراز: | R22 سخان المياه المبرد بالهواء,سخان الماء المبرد بالهواء R407C,R134a آلة تبريد المياه,Air Cooled Water Chiller R407C,R134a Water Chiller Machine |
||
منتوج وصف
JLSF-160D المبردة بالهواء المبردة بالمسمار المشروبات الكحولية والمشروبات ومنتجات الألبان
وصف المنتج:
المبرد بالهواء هو نوع من التبريد الصناعي ومعدات تكييف الهواء التجارية، وتتكون أساسا من البخاري والضاغط والمكثف وصمام التوسع ومكونات أخرى.يستخدم ضاغط ملفوف لضغط المبرد منخفض درجة الحرارة و منخفض الضغط إلى غاز عالي درجة الحرارة و عالية الضغط ثم يطلق الحرارة إلى الخارج من خلال المكثفوأخيرا يقلل من درجة الحرارة والضغط من المبرد من خلال صمام التوسع للعودة إلى البخار لإعادة التدوير.
أثناء التشغيل ، يمتص المبرد المزلق المبرد بالهواء الحرارة في الهواء الخارجي ، ويبرد مياه التبريد ويدورها إلى الغرفة ، بحيث يقلل من درجة الحرارة الداخلية.تؤثر كفاءة تبريدها بشكل كبير على عوامل مثل درجة الحرارة الخارجية والرطوبة، لذلك قد يكون تأثيره محدودًا في بيئات ذات درجات حرارة عالية ورطوبة عالية.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المزروعة المبردة بالهواء نظامًا إضافيًا لمياه التبريد ، لذلك فهي أسهل وأكثر فعالية من حيث التكلفة.لأنه يستخدم الهواء الخارجي للتبريد، يمكن أن تكون مشكلة في المناطق ذات التلوث الهوائي العالي أو حيث تحتاج إلى الحفاظ على نوعية الهواء في الأماكن المغلقة.
خصائص الإنتاج:
ميزات المبرد المزلق المبرد بالهواء تشمل:
1لا يوجد نظام مياه تبريد إضافي:بالمقارنة مع أجهزة التبريد المبردة بالماء، لا تتطلب أجهزة التبريد المزدوجة المبردة بالهواء أنظمة مياه تبريد إضافية، لذلك فهي أكثر بساطة وفعالية من حيث التكلفة.
2مجموعة واسعة من التطبيقات:أجهزة التبريد المزروعة المبردة بالهواء مناسبة لأنواع مختلفة من المباني والأماكن ، مثل مباني المكاتب التجارية والفنادق والمستشفيات والمدارس ، إلخ.
3كفاءة التبريد العالية:تستخدم آلة التبريد المزدوجة المبردة بالهواء ضاغطًا مزدوجًا ، والذي له مزايا كفاءة التبريد العالية وانخفاض الضوضاء وانخفاض تكلفة الصيانة.
4تثبيت سهل:تثبيت جهاز التبريد المزدوج المبرد بالهواء بسيط نسبياً ولا يتطلب معدات إضافية مثل أنابيب المياه ومضخات المياه.
5. موثوقية عالية:تم تصميم وتصنيع المبرد المزلق المبرد بالهواء بدقة عالية ، ولديه استقرار وموثوقية جيدة.
6قابلية تكييف قوية:جهاز التبريد المزلق المبرد بالهواء لديه قدرة قوية على التكيف ويمكن أن يتكيف مع الظروف البيئية المختلفة وتغيرات الحمل.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط:يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف:يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت إطلاق الحرارة،والذي يتم تشتيته في الهواء الخارجي من خلال المروحة والإشعاعات.
عملية التوسع:بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخار.
عملية التبخر:السائل ذو درجة حرارة منخفضة وضغط منخفض يتبخر في البخّار، يمتص الحرارة في الغرفة، يبرد مياه التبريد في الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90D | JLSF-100A | JLSF-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| كيلورات/ساعة | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في الحرارة في الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
يتم استخدام مبردات المسمار المبردة بالهواء على نطاق واسع في الصناعات التالية:
مباني المكاتب التجارية:عادة ما تتطلب المباني التجارية المكتبية كمية كبيرة من معدات تكييف الهواء للحفاظ على بيئة داخلية مريحة، ويمكن أن تلبي أجهزة التبريد المسمارية المبردة بالهواء هذه الاحتياجات.
صناعة الفنادق والسياحة:تتطلب صناعة الفنادق والسياحة عادة أنظمة تكييف الهواء على نطاق واسع لتوفير بيئة إقامة مريحة ، ويمكن أن تلبي أجهزة التبريد المزروعة بالهواء هذه الاحتياجات.
المستشفيات والمؤسسات الطبية:المستشفيات والمؤسسات الطبية تحتاج إلى الحفاظ على درجة حرارة ورطوبة ثابتة لضمان التشغيل الطبيعي للمعدات وراحة المرضى ،ويمكن أن يقدم المبرد المزلق المبرد بالهواء هذه الخدمات.
أناالتصنيع الصناعيعادة ما تتطلب التصنيع الصناعي معدات التبريد واسعة النطاق للحفاظ على التشغيل الطبيعي لخطوط الإنتاج والمعدات ، ويمكن أن تلبي أجهزة التبريد المسمارية المبردة بالهواء هذه الاحتياجات.
مراكز التسوق والسوبر ماركت:تحتاج مراكز التسوق والمتاجر الكبرى إلى أنظمة تكييف كبيرة الحجم لتوفير بيئة تسوق مريحة، ويمكن أن توفر أجهزة التبريد المزدوجة المبردة بالهواء هذه الخدمات.
باختصار،يستخدم على نطاق واسع في الصيدلة والكيماويات والأطعمة والدهون والتغليف والكهرباء والتخزين البارد والبلاستيك والألياف الكيميائية والخرسانة التجارية والليزر وورشة التطهيرالصناعات الميكانيكية وغيرهايمكن أن تسيطر بدقة على درجة الحرارة المطلوبة من قبل التصنيع الصناعي الحديث، وتحسين بكثير الكفاءة وجودة المنتج.معقولة في التصميم والجودة العليا، مع أكثر من 100 نموذج، هو الخيار الأفضل للتبريد الصناعي الحديث.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
طريقة الصيانة:
أساليب الصيانة لمبرد المسمار المبرد بالهواء تشمل:
1نظف المرشحات والملفات بانتظام:نظف المرشحات والملفات بانتظام لتجنب انسداد الغبار والقذارة التي يمكن أن تؤثر على أداء التبريد.
2تحقق من النظام الكهربائيفحص النظام الكهربائي بانتظام، بما في ذلك الأسلاك، المقابس، والمفاتيح، للتأكد من أنه يعمل بشكل صحيح.
3نظف المكثف والمبخر:تنظيف المكثف والبخار بانتظام للحفاظ على تبديد الحرارة والتبريد الجيد.
4تحقق من المبرد:تحقق بانتظام من ضغط وتركيز المبرد للتأكد من أنه في مستويات طبيعية.
5تحقق من ضاغط المسمار:تحقق بانتظام من تشغيل ضاغط المسمار، بما في ذلك الضوضاء والاهتزاز ومستوى الزيت، الخ لضمان تشغيله الطبيعي.
6تحقق من المحرك والمروحةتحقق بشكل دوري من تشغيل المحرك والمروحة للتأكد من أنها تعمل بشكل صحيح.
تحقق من نظام السباكة: تحقق بانتظام من ضيق نظام السباكة وتسربها لضمان عمله الطبيعي.
باختصار، الصيانة والصيانة المنتظمة يمكن أن تضمن التشغيل الطبيعي وتطول عمر خدمة المبرد المزلق بالهواء.يوصى بإجراء الرعاية والصيانة وفقًا لتوصيات الشركة المصنعة، وطلب بانتظام من موظفي الصيانة المهنية للصيانة والتفتيش.
