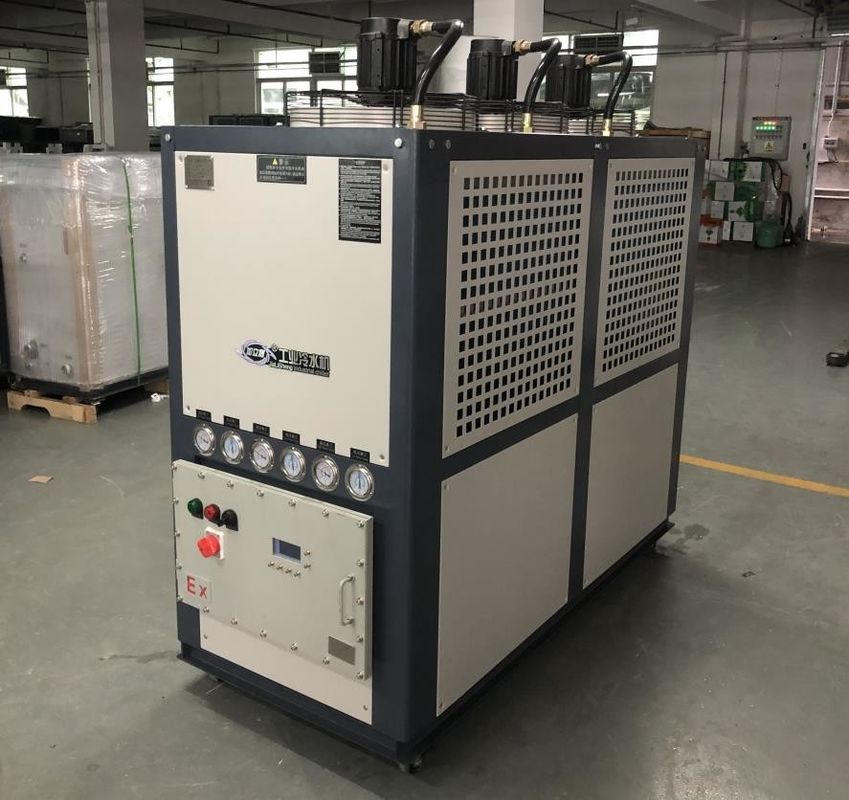

المبردات المقاومة للانفجارات JLSF-18AD ، المبردة بالهواء للنفط الغاز الطبيعي
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-18AD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 200 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد مياه مقاوم للانفجار | الاسم: | مبرد ماء مبرد بالهواء مقاوم للانفجار |
|---|---|---|---|
| ضاغط: | لفيفة واقية من الانفجار | المبخر: | شل وأنبوب |
| مكثف: | زعنفة | نظام التحكم: | PLC |
| جهاز التحكم: | معالج دقيق | การป้องกัน: | ضغط مرتفع / منخفض ، حمل زائد ، تسلسل المرحلة ، مضاد للتجمد |
| مستوى الضوضاء: | ≥65 ديسيبل (أ) | درجة مقاومة للانفجار: | ExdⅡBT4 / CT4 |
| مستوى الحماية: | IP54 | المبردات: | R22 / R407C / R134a |
| الضمان: | سنة واحدة | ||
| إبراز: | المبردات المقاومة للانفجار,المبردات المقاومة للانفجارات,غاز طبيعي مبرد بالهواء,Petroleum Explosion Proof Chillers,Natural Gas Air Cooled Scroll Chiller |
||
منتوج وصف
JLSF-18AD مبرد مياه مضاد للانفجار البترول والغاز الطبيعي، منجم الفحم، الكيمياء الفحم، المختبر الكيميائي
وصف المنتج:
المبرد المقاوم للانفجار هو نوع من معدات التبريد المصممة خصيصًا للبيئات الخاصة مثل الأجواء القابلة للاشتعال والانفجار والآكل والسموم.خاصيتها الرئيسية هي أنها تتبنى تصميم مضاد للانفجار في نظام التبريد، نظام التحكم الكهربائي، والمواد الهيكلية لضمان سلامة واستقرار عملية الإنتاج.
وتشمل التطبيقات الرئيسية للمبردات المقاومة للانفجارات صناعة البتروكيماويات والصناعات الدوائية وبناء السفن والتعدين والجيش والصناعات الأخرى.وكذلك البيئات الخاصة مثل الطباعةفي هذه الصناعات، وجود بيئات خاصة مثل قابلة للاشتعال، متفجرة،و السامة تتطلب استخدام المبردات ضد الانفجار للتبريد لضمان سلامة واستقرار عملية الإنتاج.
المبردات المقاومة للانفجار مصممة بمواد هيكلية مضادة للانفجار، مثل المحركات المقاومة للانفجار، المكبسات المقاومة للانفجار، أجهزة التحكم المقاومة للانفجار، الخ.لمنع حوادث الانفجار الناجمة عن الشرارة، الكهرباء الثابتة وعوامل أخرى. في نفس الوقت،المبرد المقاوم للانفجار يعتمد أيضا نظام تبريد خاص ونظام التحكم الكهربائي لضمان سلامة وموثوقية المعدات.
بالإضافة إلى التطبيقات المذكورة أعلاه ، يمكن استخدام المبردات المقاومة للانفجار على نطاق واسع في تطبيقات التبريد الأخرى التي تتطلب تصميمًا مضادًا للانفجار ، مثل الصناعة الكيميائية ،تكرير النفط، الغاز الطبيعي، مناجم الفحم، الكيماويات الدقيقة وغيرها من الصناعات.
خصائص الإنتاج:
المبرد المقاوم للانفجار هو نوع من معدات التبريد المصممة خصيصا للمناطق القابلة للاشتعال والانفجار. وتشمل خصائصه الرئيسية الجوانب التالية:
1تصميم مضاد للانفجار:المبرد المقاوم للانفجار يعتمد تصميماً مضاداً للانفجار. يتم تصميم مكوناته الرئيسية، مثل المحركات والضاغطات والمكثفات، بمواد وبنيات مضادة للانفجار،ويمكنها العمل بأمان في البيئات القابلة للاشتعال والانفجار.
2كفاءة عالية وتوفير الطاقة:المبردات المقاومة للانفجار تستخدم ضاغطات ومكثفات عالية الكفاءة، والتي لديها كفاءة تبريد عالية ويمكن أن توفر الطاقة.
3تثبيت مرن:يمكن تثبيت جهاز التبريد المقاوم للانفجار في الداخل أو في الهواء الطلق ، ويمكن اختيار النوع وتثبيته وفقًا للاحتياجات المحددة.
4صيانة بسيطة:المبردات المقاومة للانفجار بسيطة نسبياً في الصيانة ، وتحتاج فقط إلى تنظيف منتظم وصيانة ، وهو أمر سهل الصيانة نسبياً.
5دقة عالية في التحكم في درجة الحرارة:المبرد المقاوم للانفجار مجهز بنظام تحكم دقيق في درجة الحرارة ، والذي يمكن أن يحقق تحكم دقيق في درجة الحرارة.
6مجموعة واسعة من التطبيقات:المبردات المقاومة للانفجار مناسبة للمناطق القابلة للاشتعال والانفجار مثل صناعة البتروكيماويات ومنجم الفحم وتصنيع الأدوية والطلاء.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectفي نفس الوقت، عند استخدام مكبر للتبريد ضد الانفجار،من الضروري أيضًا العمل وفقًا لوائح السلامة ذات الصلة ومتطلبات التشغيل لضمان سلامة المعدات..
مبدأ العمل:
المبرد المقاوم للانفجار المبرد بالهواء يحقق التبريد بشكل رئيسي من خلال نظام تبريد يتكون من ضاغط ،
مكثف، مُبخر ومروحة، يعمل كما يلي:
1يضغط الضاغط غاز التبريد منخفض الحرارة ومنخفض الضغط إلى غاز عالي الحرارة وذو ضغط مرتفع، والذي يتم إرساله إلى المكثف.
2يتم تبريد غاز المبرد في المكثف وتكثيفه إلى سائل عالي الضغط عن طريق تبادل الحرارة مع الهواء الخارجي.
3يتم فك ضغط السائل ذو الضغط العالي من خلال صمام التوسع ، ويصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل إلى البخاري.
4سائل المبرد في المبرد يتبادل الحرارة مع الهواء الخارجي، وبالتالي يمتص الحرارة في الهواء،وتبخير سائل المبرد إلى غاز ذو درجة حرارة منخفضة وضغط منخفض.
5يذهب الغاز ذو درجة حرارة منخفضة وضغط منخفض إلى الضاغط لبدء دورة تبريد جديدة.
في الوقت نفسه، يقدم المبرد المقاوم للانفجار المبرد بالهواء الهواء إلى المكثف والبخار من خلال المروحة للتبريد وتبادل الحرارة.لا حاجة لمصدر للمياه، وهي مناسبة للأماكن التي لا يوجد فيها مصدر للمياه. في الوقت نفسه ، يستخدم المبرد المقاوم للانفجار المبرد بالهواء تصميمًا مضادًا للانفجار ،يمكن أن تعمل بأمان في الأماكن القابلة للاشتعال والانفجار لضمان سلامة الإنتاج.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء | 16 مروحة |
المعلمات التقنية:
| النموذج | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | |||||||||
| القوة | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | |||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | ||||||||||
| حجم التعبئة | كيلوغرام | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | |||||||||
| مروحة | النوع | التدفق المحوري | |||||||||
| حجم الهواء | م3/ساعة | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | ||||||||||
| حجم الجهاز | (ل) | ملم | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
صناعة التطبيق:
المبردات المقاومة للانفجار عادة ما تستخدم في الأماكن ذات البيئات الخطرة للانفجار ، والغرض الرئيسي منها هو ضمان التشغيل الآمن في هذه البيئات.فيما يلي بعض سيناريوهات التطبيق الشائعة للمبردات المقاومة للانفجار:
1مصانع كيميائية:في المصانع الكيميائية، توجد مواد خطرة للإنفجار مثل الغازات القابلة للاشتعال أو البخار أو الغبار. يمكن استخدام أجهزة التبريد المقاومة للانفجار لتوفير مياه التبريد للمفاعلات الكيميائية،أبراج تقطير، مكثفات، الخ، مع ضمان أن المعدات لن تسبب حريق أو انفجار أثناء التشغيل.
2صناعة النفط والغاز الطبيعي:في عملية إنتاج النفط والغاز الطبيعي وتخزينها ونقلها، توجد مواد خطيرة مثل الغازات القابلة للاشتعال والبخار.تستخدم المبردات المقاومة للانفجارات لتبريد معدات معالجة النفط والغاز مثل المضغوطات، ومبادلات الحرارة وأبراج التبريد لضمان التشغيل الآمن في البيئات المحتملة الانفجار.
3صناعة مناجم الفحم والفحم الكيميائي:غالبًا ما توجد الغبار القابل للاشتعال والغازات الضارة في مناجم الفحم ومصانع الكيماويات الفحمية. يمكن استخدام المبردات المقاومة للانفجار لتوفير مياه التبريد لأنظمة تهوية مناجم الفحم ،معدات غازية للفحم، ومعدات غازية الفحم لضمان التشغيل الآمن في بيئات عالية المخاطر.
4صناعة الأغذية والصيدلة:في بعض مصانع الأغذية والأدوية، توجد غبار وقائم ومواد قابلة للاشتعال.يمكن استخدام المبردات المقاومة للانفجار لتبريد معدات معالجة الأغذية والمعدات الصيدلانية لضمان التشغيل الآمن في البيئات المحتملة للانفجار.
5المختبر الكيميائي:في المختبر الكيميائي، قد تنتج الغازات القابلة للاشتعال والمواد الخطرة خلال التجارب والتفاعلات المختلفة.يمكن استخدام المبردات المقاومة للانفجار لتوفير مياه التبريد لمعدات المختبر لضمان عدم حدوث حوادث أثناء التجارب.
باختصار ، تستخدم أجهزة التبريد المقاومة للانفجار على نطاق واسع في الأماكن الصناعية والتجريبية مع مخاطر الانفجار لضمان التشغيل الآمن للمعدات وتقليل مخاطر الحريق والانفجار المحتملة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ما هي الميزات الأمنية للمبردات المقاومة للانفجار؟
المبردات المقاومة للانفجار لديها الميزات الأمنية التالية لضمان التشغيل الآمن في البيئات الخطرة للانفجار:
1قذيفة مضادة للانفجارالمبرد المقاوم للانفجار يتبنى تصميم خاص لقبو المقاوم للانفجار يمكن أن يعزل المكونات الكهربائية والميكانيكية الداخلية بشكل فعال من البيئة الخارجية.ومنع دخول المواد الخطرة المتفجرة إلى الداخل وتسبب الحريق أو الانفجار.
2مكونات كهربائية مضادة للانفجار:يتم تصميم وتصنيع المكونات الكهربائية للمبردات المقاومة للانفجار وفقًا لمعايير المقاومة للانفجار ، مثل المحركات المقاومة للانفجار ، وجهاز التحكم المقاوم للانفجار ، إلخ.يمكن أن تعمل بأمان في البيئات المتفجرة ولها القدرة على منع الانفجارات الناجمة عن الشرارات الكهربائية.
3نظام تبريد مضاد للانفجار:يستخدم نظام التبريد في المبردات المقاومة للانفجار تصميمًا ومواد خاصة لمنع دخول المواد القابلة للاشتعال إلى دائرة التبريد وتجنب الانفجارات.نظام التبريد لديه أيضاً أداء جيد لنقل الحرارة وتبديد الحرارةضمان الحفاظ على درجة حرارة مناسبة أثناء التشغيل.
4الحماية من الإفراط في الحرارة ومراقبة مقاومة الانفجار:المبردات المقاومة للانفجار مجهزة بأجهزة حماية من الإفراط في الحرارة وأنظمة مراقبة مضادة للانفجار، والتي يمكن أن تراقب درجة الحرارة وحالة العمل للمعدات في الوقت الحقيقي.بمجرد اكتشاف ظروف غير طبيعية، مثل درجة حرارة مفرطة أو فشل، سيتم اتخاذ تدابير حماية مناسبة تلقائيًا لتجنب المزيد من الخطر.
5أرضية وحماية أرضية:يجب أن تكون أجهزة التبريد المقاومة للانفجار متأرجحة بشكل جيد لضمان موثوقية أرضية المعدات ومنع تراكم الكهرباء الثابتة وخطر الصدمات الكهربائية.
6شهادة صارمة وامتثال:يجب أن تتوافق أجهزة التبريد المقاومة للانفجار مع المعايير ذات الصلة وقواعد التنظيم ، وأن تكون قد اجتازت شهادات من منظمات مرموقة ، مثل شهادة ATEX ،شهادة UL، إلخ ، لضمان أدائها الأمني في البيئات الخطرة للانفجار.
إن التطبيق الشامل لهذه الميزات الأمنية يمكّن المبردات المقاومة للانفجار من العمل بأمان في البيئات المتفجرة والحد بشكل فعال من خطر الحريق والانفجار.
