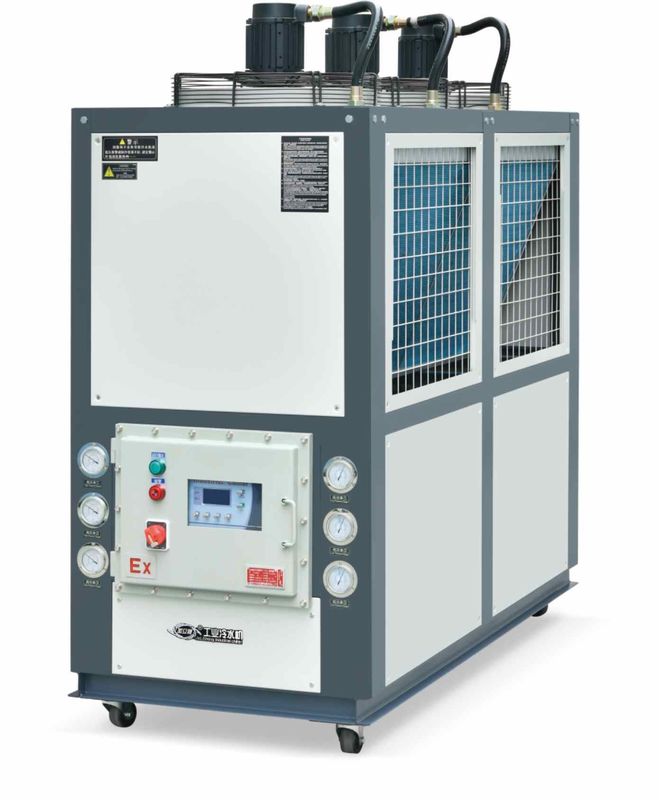

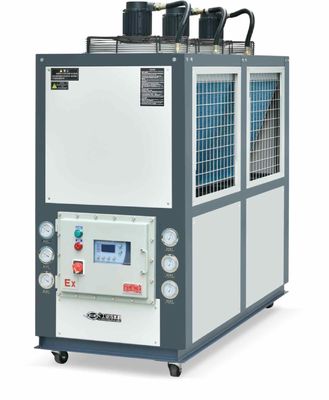

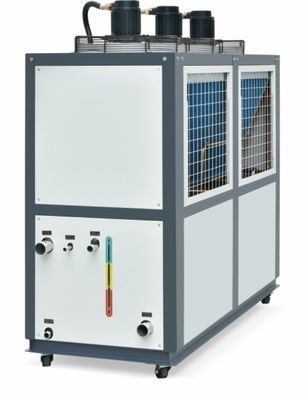

JLSF-15AD جهاز تبريد المياه المقاوم للانفجار IP54 للطب البترولي
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-15AD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 200 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| الاسم: | مبرد مياه مقاوم للانفجار | ضاغط: | انتقل |
|---|---|---|---|
| المبخر: | شل وأنبوب | مكثف: | زعنفة |
| نظام التحكم: | PLC | جهاز التحكم: | معالج دقيق |
| การป้องกัน: | ضغط مرتفع / منخفض ، حمل زائد ، تسلسل المرحلة ، مضاد للتجمد | مستوى الضوضاء: | 60 ديسيبل |
| مستوى الحماية: | IP54 | الضمان: | سنة واحدة |
| إبراز: | جهاز التبريد المائي الدفاع عن الانفجار,مطاردة مياه ضد الانفجار,آلة تبريد المياه IP54,Petroleum Explosion Proof Water Chiller,IP54 Water Chiller Machine |
||
منتوج وصف
JLSF-15AD المبرد بالهواء المقاوم للانفجار المبرد المسمار المواد الكيميائية والنفط والغاز الطبيعي والطب
وصف المنتج:
جهاز التبريد المقاوم للانفجار المبرد بالهواء هو جهاز التبريد المقاوم للانفجار ذو خصائص التصميم المقاوم للانفجار وتبريد الهواء وحماية البيئة وتوفير الطاقة.أداء عالية الكفاءة وتثبيت مريحمناسبة للأماكن التي تتطلب تدابير مضادة للانفجار، مثل الصناعة الكيميائية والنفط والغاز الطبيعي والطب وغيرها من المجالات.
خصائص الإنتاج:
وتشمل الميزات الرئيسية للمبرد المقاوم للانفجار المبرد بالهواء:
1تصميم مضاد للانفجار:المبرد المقاوم للانفجار المبرد بالهواء يعتمد تصميمًا مضادًا للانفجار ، والذي يمكن أن يعمل بأمان في الأماكن القابلة للاشتعال والانفجار لضمان سلامة الإنتاج.
2تبريد الهواء:المبرد المقاوم للانفجار المبرد بالهواء يتبنى طريقة تبريد الهواء ولا يتطلب مصدر مياه ، مما يقلل من استهلاك المياه والتفريغ ، كما يقلل من تكلفة معالجة المياه.
3- حماية البيئة وتوفير الطاقة:المبرد المقاوم للانفجار المبرد بالهواء يستخدم مواد تبريد صديقة للبيئة ونظام تبريد فعال.والتي يمكن أن تقلل من التأثير على البيئة وتقلل من استهلاك الطاقة مع ضمان تأثير التبريد.
4أداء عالية الكفاءة:المبرد المقاوم للانفجار المبرد بالهواء يعتمد ضاغطًا ونظام تبريد عالي الكفاءة ، والذي يمكن أن يقلل من استهلاك الطاقة وتكاليف التشغيل مع ضمان تأثير التبريد.
5تثبيت سهل:المبرد المقاوم للانفجار المبرد بالهواء سهل التثبيت، ولا يحتاج إلى مصدر مياه، وهو مناسب للأماكن التي لا يمكن توفير مصدر مياه.
مبدأ العمل:
المبرد المقاوم للانفجار المبرد بالهواء يحقق التبريد بشكل رئيسي من خلال نظام تبريد يتكون من ضاغط ،
مكثف، مُبخر ومروحة، يعمل كما يلي:
1يضغط المضغوط غاز التبريد منخفض الحرارة ومنخفض الضغط إلى غاز عالي الحرارة وذو ضغط مرتفع، والذي يتم إرساله إلى المكثف.
2يتم تبريد غاز المبرد في المكثف وتكثيفه إلى سائل عالي الضغط عن طريق تبادل الحرارة مع الهواء الخارجي.
3يتم فك ضغط السائل عالي الضغط من خلال صمام التوسع، ويصبح سائل منخفض درجة الحرارة منخفض الضغط، ثم يدخل المبخر.
4سائل المبرد في المبخر يتبادل الحرارة مع الهواء الخارجي، وبالتالي يمتص الحرارة في الهواء،وتبخير سائل المبرد إلى غاز ذو درجة حرارة منخفضة وضغط منخفض.
5يُدخل الغاز ذو درجة حرارة منخفضة وضغط منخفض إلى الضاغط لبدء دورة تبريد جديدة.
في الوقت نفسه، يقدم المبرد المقاوم للانفجار المبرد بالهواء الهواء إلى المكثف والبخار من خلال المروحة للتبريد وتبادل الحرارة.لا حاجة لمصدر للمياه، وهي مناسبة للأماكن التي لا يوجد فيها مصدر للمياه. في الوقت نفسه ، يستخدم المبرد المقاوم للانفجار المبرد بالهواء تصميمًا مضادًا للانفجار ،يمكن أن تعمل بأمان في الأماكن القابلة للاشتعال والانفجار لضمان سلامة الإنتاج.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء | 16 مروحة |
المعلمات التقنية:
| النموذج |
(جي إل إس إف)... 30AD |
(جي إل إس إف)... 40م |
(جي إل إس إف)... 50 بعد الميلاد |
(جي إل إس إف)... 60م |
(جي إل إس إف)... 70م |
(جي إل إس إف)... 80AD |
(جي إل إس إف)... 90م |
(جي إل إس إف)... 100م |
(جي إل إس إف)... 110 بعد الميلاد |
||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| TR | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في حرارة الملف، مفتاح حماية الحرارة التلقائي، الخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| النموذج | JLSF-120AD |
(جي إل إس إف)... 130م |
JLSF-150AD | JLSF-160AD | JLSF-180AD | JLSF-200AD |
(جي إل إس إف)... 240 بعد الميلاد |
JLSF-260AD | JLSF-300AD | ||
| قدرة التبريد | كيلوواط/ساعة | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| TR | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| التيار الحالي | أ | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| الماء المبرد | م3/ساعة | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN1250 | DN150 | DN200 | ||||||
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، واقي إفراط في حرارة الملف، مفتاح حماية الحرارة التلقائي، الخ. | ||||||||||
| الأبعاد | (ل) | ملم | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | ملم | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| هـ | ملم | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| وزن | كيلوغرام | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
صناعة التطبيق:
المبرد المقاوم للانفجار المبرد بالهواء مناسب بشكل رئيسي للأماكن التي تتطلب تدابير مضادة للانفجار ، مثل الصناعة الكيميائية والنفط والغاز الطبيعي والطب ومجالات أخرى.نطاق التطبيق الخاص هو كما يلي::
1الصناعة الكيميائية:غالباً ما تكون المواد الكيميائية القابلة للاشتعال والمتفجرة متورطة في الإنتاج الكيميائي، لذلك من الضروري استخدام أجهزة تبريد مضادة للانفجار للتبريد لضمان سلامة الإنتاج.
2النفط والغاز الطبيعيفي عملية استخراج النفط والغاز الطبيعي ، غالبًا ما تكون الغازات القابلة للاشتعال والمتفجرة متورطة ، لذلك هناك حاجة إلى مبردات مضادة للانفجار للتبريد لضمان سلامة الإنتاج.
3الطب:غالباً ما تكون المواد الكيميائية القابلة للاشتعال والمتفجرة متورطة في إنتاج الأدوية ، لذلك هناك حاجة إلى أجهزة تبريد مضادة للانفجار للتبريد لضمان سلامة الإنتاج.
4الصناعات الأخرى:يمكن استخدام المبردات المقاومة للانفجار أيضا في الصناعات الأخرى، مثل التعدين والطاقة والعسكرية وغيرها من المجالات، لتبريد المعدات التي تتضمن مواد قابلة للاشتعال والانفجار،لضمان سلامة الإنتاج.
باختصار ، المبرد المقاوم للانفجار المبرد بالهواء مناسب بشكل رئيسي للأماكن التي تتطلب تدابير مضادة للانفجار ، مثل الصناعة الكيميائية والنفط والغاز الطبيعي والطب وغيرها من المجالات.يمكن أن توفر أجهزة التبريد المقاومة للانفجار المبردة بالهواء حلول تبريد آمنة وموثوقة لهذه الصناعات، ضمان سلامة الإنتاج واستقرار المعدات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات المبردة بالهواء:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات المبردة بالهواء وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
طريقة الصيانة:
جهاز التبريد المقاوم للانفجار المبرد بالهواء هو معدات تبريد مهمة. لضمان تشغيله الطبيعي وإطالة عمر خدمته ، يتطلب صيانة منتظمة.ما يلي هي الأمور التي تحتاج إلى اهتمام في صيانة المبردات ضد الانفجار المبردة بالهواء:
1تنظيف منتظم:من الضروري تنظيف المبرد المقاوم للانفجار المبرد بالهواء بانتظام، بما في ذلك تنظيف المكثف والمبخر والمكونات الأخرى.لضمان أن سطحها نظيف وخالي من الأوساخ أو الغبارلضمان تأثير التبريد.
2نظف شاشة المرشح بانتظام:يجب تنظيف شاشة المرشح بانتظام لتجنب الغبار والقذارة من انسداد شاشة المرشح والتأثير على تأثير التبريد.
3استبدال المبرد بانتظام:يجب استبدال المبرد بانتظام لضمان تأثير التبريد.
4فحص منتظم للأنابيب:من الضروري فحص الأنابيب بانتظام للتأكد من أنها لا تتسرب أو تتلف ، لتجنب تسرب المبرد وتؤثر على تأثير التبريد والسلامة.
5التفتيش المنتظم للمكونات الكهربائية:يجب أن يتم فحص المكونات الكهربائية بانتظام لضمان اتصالات كهربائية جيدة وتشغيل معدات الكهرباء بشكل طبيعي لتجنب حوادث السلامة الناجمة عن فشل الكهرباء.
6تحقق بانتظام من الضاغط:من الضروري فحص الضاغط بانتظام لضمان عمله الطبيعي وتجنب حوادث السلامة الناجمة عن فشل الضاغط.
7تحقق بانتظام من بيئة الوحدة المحيطة:من الضروري التحقق بانتظام من البيئة المحيطة بالوحدة لضمان عدم وجود أي أجزاء أو عقبات لتجنب التأثير على التشغيل العادي للوحدة.
باختصار صيانة المبرد المقاوم للانفجار المبرد بالهواء مهمة جداً فهي تحتاج إلى تنظيف منتظم واستبدال المبردالمكونات الكهربائية والضاغطات، إلخ لضمان عملها العادي والسلامة.
