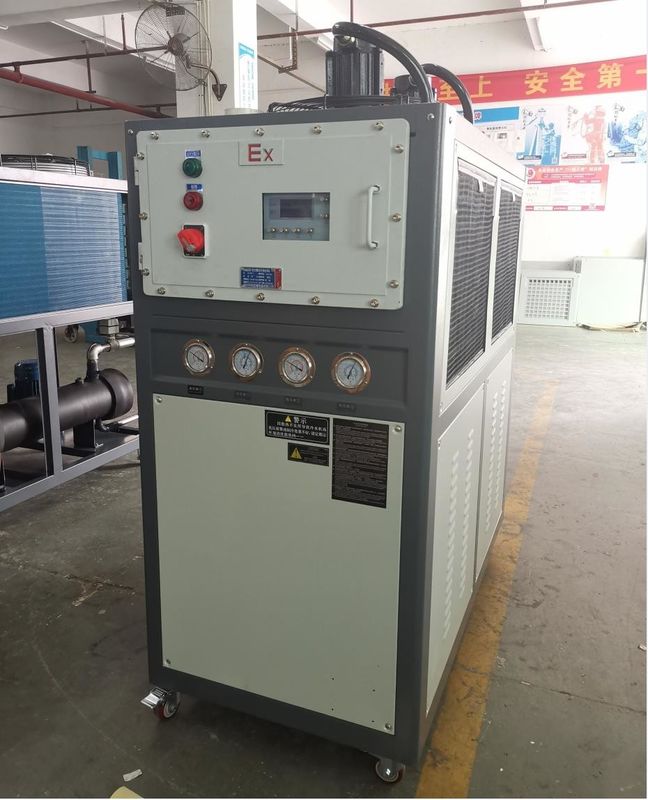

JLSF-10AD PLC مكبر الماء ضد الانفجار لمعالجة النفط ومعالجة الغازات
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSF-10AD |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 18 يومًا |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 200 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| الاسم: | مبرد ماء مبرد بالهواء مقاوم للانفجار | ضاغط: | لفيفة واقية من الانفجار |
|---|---|---|---|
| المبخر: | شل وأنبوب | مكثف: | زعنفة |
| نظام التحكم: | PLC | جهاز التحكم: | معالج دقيق |
| การป้องกัน: | ضغط مرتفع / منخفض ، حمل زائد ، تسلسل المرحلة ، مضاد للتجمد | مستوى الضوضاء: | 60 ديسيبل |
| مستوى الحماية: | IP54 | الضمان: | سنة واحدة |
| إبراز: | مطاردة مياه ضد الانفجار لمعالجة النفط,مطاردة مياه مضادة للانفجار لمعالجة الغاز,أجهزة التبريد المقاومة للانفجار من PLC,Gas Processing Explosion Proof Water Chiller,PLC explosion proof chillers |
||
منتوج وصف
JLSF-10AD مكيف الماء ضد الانفجار معالجة النفط والغاز، تبريد المعدات، أنظمة تهوية النفق
وصف المنتج:
المبرد المقاوم للانفجار هو معدات تبريد مصممة خصيصًا للأماكن القابلة للاشتعال والانفجار. وتشمل مكوناتها الرئيسية ضاغطات ومحركات ومكثفات وتبخيرات وما إلى ذلك.المبردات المقاومة للانفجار تعتمد على مكونات التصميم المقاومة للانفجار تشمل أساسا الجوانب التالية:
1محرك مضاد للانفجار:يتبنى محرك المبرد المقاوم للانفجار محركًا مضادًا للانفجار ، ويتم تصنيع غلافه وأسلاكه من مواد مضادة للانفجار لمنع شرارة المحرك من التسبب في انفجار.
2ضاغط مضاد للانفجار:يستخدم ضاغط المبرد المقاوم للانفجار ضاغطاً مقاوم للانفجار.ومكوناتها الميكانيكية والكهربائية الداخلية تتبنى تصميماً مضاداً للانفجار لضمان عملها الآمن في بيئة قابلة للاشتعال والانفجار.
3مكثف مضاد للانفجار:يستخدم مكثف المبرد المقاوم للانفجار مكثف مقاوم للانفجاروموادها وهيكلها مصممة خصيصًا للبيئات القابلة للاشتعال والانفجار لمنعها من التسبب في انفجار.
4مخرّب مضاد للانفجار:يستخدم تبخير المبرد المقاوم للانفجار أيضًا تبخيرًا مضادًا للانفجار ، ويمكن للمادة والبنية الخاصة به أن تعمل بأمان في بيئة قابلة للاشتعال والانفجار.
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effectفي نفس الوقت، عند استخدام مكبر للتبريد ضد الانفجار،من الضروري أيضًا العمل وفقًا لوائح السلامة ذات الصلة ومتطلبات التشغيل لضمان سلامة المعدات..
خصائص الإنتاج:
المبرد المقاوم للانفجار هو نوع من معدات التبريد المصممة خصيصا للمناطق القابلة للاشتعال والانفجار. وتشمل خصائصه الرئيسية الجوانب التالية:
1تصميم مضاد للانفجار:المبرد المقاوم للانفجار يعتمد تصميماً مضاداً للانفجار. يتم تصميم مكوناته الرئيسية، مثل المحركات والضاغطات والمكثفات، بمواد وبنيات مضادة للانفجار،ويمكنها العمل بأمان في البيئات القابلة للاشتعال والانفجار.
2كفاءة عالية وتوفير الطاقة:المبردات المقاومة للانفجار تستخدم ضاغطات ومكثفات عالية الكفاءة، والتي لديها كفاءة تبريد عالية ويمكن أن توفر الطاقة.
3التثبيت المرن:يمكن تثبيت جهاز التبريد المقاوم للانفجار في الداخل أو في الهواء الطلق ، ويمكن اختيار النوع وتثبيته وفقًا للاحتياجات المحددة.
4صيانة بسيطة:المبردات المقاومة للانفجار بسيطة نسبياً في الصيانة ، وتحتاج فقط إلى تنظيف منتظم وصيانة ، وهو أمر سهل الصيانة نسبياً.
5دقة التحكم في درجة الحرارة العالية:المبرد المقاوم للانفجار مجهز بنظام تحكم دقيق في درجة الحرارة ، والذي يمكن أن يحقق تحكم دقيق في درجة الحرارة.
6مجموعة واسعة من التطبيقات:المبردات المقاومة للانفجار مناسبة للمناطق القابلة للاشتعال والانفجار مثل صناعة البتروكيماويات ومنجم الفحم وتصنيع الأدوية والطلاء.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effectفي نفس الوقت، عند استخدام مكبر للتبريد ضد الانفجار،من الضروري أيضًا العمل وفقًا لوائح السلامة ذات الصلة ومتطلبات التشغيل لضمان سلامة المعدات..
مبدأ العمل:
مبدأ عمل المبرد المقاوم للانفجار هو نفس مبدأ عمل المبرد العادي.ولكن تم اتخاذ سلسلة من التدابير ضد الانفجار في التصميم والبناء لضمان التشغيل الآمن في البيئات الخطرةما يلي هو مبدأ العمل العام للمبردات المقاومة للانفجار:
1دورة التبريد:المبرد المقاوم للانفجار يمتص الحرارة المولدة في المعدات أو العملية من خلال الوسيط الدائر (عادة الماء أو سائل التبريد الآخر)و يأخذها إلى المبرد لتبديد الحرارة، ومن ثم يدور وسيلة التبريد إلى المعدات للتبريد.
2ضاغط:المبرد يحتوي على ضاغط داخلي، والذي يضغط المبرد بحيث يصبح غازًا عالي الحرارة وذو ضغط عال تحت ضغط عال.
3المكثف:يمر الغاز ذو درجة حرارة عالية وضغط مرتفع عبر المكثف ، ويصل إلى اتصال مع الوسط التبريد ويطلق الحرارة ، مما يبرد المبرد ويحوله إلى حالة سائلة.
4صمام التوسع:يدخل المبرد السائل إلى البخار من خلال صمام التوسع.وظيفة صمام التوسع هو خفض ضغط ودرجة حرارة المبرد بحيث يصبح غاز تبخر منخفضة درجة الحرارة والضغط منخفضة.
5المبخر:يمر الغاز المتبخر في درجة حرارة منخفضة وضغط منخفض عبر البخّار، ويتواصل مع المعدات أو العملية التي سيتم تبريدها، ويمتص الحرارة ويبردها.
في المبرد المقاوم للانفجار ، مفتاح مبدأ العمل هو التصميم والبناء المقاوم للانفجار.
بعض التدابير الشائعة لحماية الانفجار:
- مكونات كهربائية مضادة للانفجار:استخدم محركات وقائية من الانفجار، ومفاتيح، وأجهزة استشعار، وما إلى ذلك لمنع الانفجارات الناجمة عن الشرارات الكهربائية.
- قذيفة مضادة للانفجار:تتبنى غلاف جهاز التبريد تصميمًا مضادًا للانفجار ، والذي يمكن أن يتحمل الضغط الداخلي ودرجة الحرارة ، ويمنع الغازات الخارجيّة القابلة للاشتعال من دخولها إلى الداخل.
- تفريغ الغاز المتفجرة:يتم النظر في تفريغ الغاز المتفجرة في تصميم المبرد لإطلاق ضغط الانفجار خارج النطاق الآمن.
- اختيار المواد:استخدم مواد مقاومة لدرجات الحرارة العالية ومضادة للتآكل وقابلة للانفجار لضمان قدرة جهاز التبريد على تحمل مخاطر الانفجار في البيئات الخطرة.
ما هو أعلاه هو مبدأ العمل العام والإجراءات المشتركة ضد الانفجار لمبردات مضادة للانفجار.مبدأ العمل المحدد وتفاصيل التصميم قد تختلف بسبب معايير مختلفة ضد الانفجار ومتطلبات التطبيق.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء | 16 مروحة |
المعلمات التقنية:
| النموذج | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | |||||||||
| القوة | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | |||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | ||||||||||
| حجم التعبئة | كيلوغرام | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | |||||||||
| مروحة | النوع | التدفق المحوري | |||||||||
| حجم الهواء | م3/ساعة | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | ||||||||||
| حجم الجهاز | (ل) | ملم | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
صناعة التطبيق:
يتم استخدام المبردات المقاومة للانفجار بشكل رئيسي في الصناعات التالية التي لديها متطلبات عالية لسلامة المعدات وقدراتها المقاومة للانفجار:
1الصناعة الكيميائية:الصناعة الكيميائية تنطوي على العديد من المواد القابلة للاشتعال والمتفجرة، مثل الإنتاج الكيميائي، وتكرير البترول، وتصنيع الطلاء، الخ.يمكن استخدام المبردات المقاومة للانفجار لتوفير تبريد آمن وضبط درجة الحرارة للمعدات والعمليات الكيميائية.
2صناعة النفط والغاز:أثناء استخراج النفط والغاز وتخزينها ونقلها ومعالجتها، هناك مخاطر الانفجار والحريق.يمكن استخدام المبردات المقاومة للانفجار لتوفير التبريد ومراقبة درجة الحرارة لضمان التشغيل الآمن للمعدات في البيئات الخطرة.
3صناعة الأدوية:بعض المواد الكيميائية المستخدمة في العمليات الصيدلانية يمكن أن تكون متفجرة أو قابلة للاشتعال. يمكن استخدام المبردات المقاومة للانفجار لتوفير تبريد آمن وضبط درجة الحرارة للمعدات الصيدلانية ،ضمان سلامة العمليات الصيدلانية وجودة المنتج.
4صناعة الإلكترونيات وشرائح الموصلات:المواد الكيميائية والمعدات المستخدمة في عملية تصنيع الإلكترونيات وشرائح الموصلات قد تشكل مخاطر انفجار وحريق.يمكن استخدام المبردات المقاومة للانفجار لتوفير التبريد والتحكم في درجة الحرارة للمعدات الإلكترونية ومعدات تصنيع أشباه الموصلاتضمان سلامة بيئة الإنتاج.
5صناعة السيارات:تصنيع السيارات ينطوي على العديد من عمليات الطلاء والرذاذ والتجفيف، والألوان الرشاشة والمذيبات قابلة للاشتعال.يمكن استخدام المبردات المقاومة للانفجار لتوفير تبريد آمن وضبط درجة الحرارة لمعدات الطلاء والتجفيف.
6مناجم الفحم وصناعة التعدين:هناك خطر تراكم وانفجار الغازات القابلة للاشتعال في مناجم الفحم والمناجم.يمكن استخدام المبردات المقاومة للانفجار لتوفير تبريد آمن ومراقبة درجة الحرارة لضمان التشغيل الآمن لمعدات وعمليات التعدين.
المبردات المقاومة للانفجار لديها تصميم خاص للسلامة وتدابير ضد الانفجار، مثل استخدام المكونات الكهربائية المقاومة للانفجار، المواد المقاومة لدرجات الحرارة العالية،الحجرات المقاومة للانفجارات، إلخ لتقليل خطر الانفجار أو الحريق الناجم عن المعدات في البيئات الخطرة.المبردات المقاومة للانفجارات هي معدات مهمة لضمان سلامة العملية وحماية حياة الموظفين وممتلكاتهم.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ما مدى أمان المبرد المقاوم للانفجار؟
الأداء الأمني للمبردات المقاومة للانفجار هو من خلال تصميم خاص وبناء لضمان التشغيل الآمن في البيئات الخطرة.فيما يلي اعتبارات أداء السلامة للمبردات المقاومة للانفجار:
1تصميم مضاد للانفجار:المبردات المقاومة للانفجار تتبنى تصميماً مضاداً للانفجار، بما في ذلك استخدام غرف مضادة للانفجار، ومكونات كهربائية مضادة للانفجار، ومواد مضادة للانفجار.هذه التدابير التصميمية تمنع الشرارات أو غيرها من مصادر الانفجار المحتملة.
2الامتثال لمعايير مقاومة الانفجار:المبردات المقاومة للانفجار تتوافق عادة مع معايير ومواصفات معينة ضد الانفجار ، مثل معايير المقاومة للانفجار من اللجنة الكهربائية الدولية (IEC) ،المعايير الأوروبية ضد الانفجار (ATEX)، الخ. يتم اختبارهم بشكل صارم ومعتمد لأداء آمن في الغلاف الجوي المتفجرة.
3تفريغ غازات الانفجار:يتم النظر في تفريغ غازات الانفجار في تصميم المبردات المقاومة للانفجار ، بحيث يتم إطلاق ضغط الانفجار خارج النطاق الآمن وتقليل الضرر للمعدات والأفراد.
4مراقبة درجة الحرارة والضغطالمبردات المقاومة للانفجار عادة ما تكون مجهزة بأجهزة مراقبة درجة الحرارة والضغط، والتي يمكن أن تراقب حالة عمل المعدات في الوقت الحقيقي.عندما تتجاوز درجة الحرارة أو الضغط النطاق الآمن، سوف يؤدي إلى إنذار أو يتوقف تلقائيًا لتجنب خطر محتمل.
5مواد مقاومة لدرجات الحرارة العالية:المبردات المقاومة للانفجار تستخدم مواد مقاومة لدرجات الحرارة العاليةوالتي يمكن أن تحافظ على استقرار الهيكل وسلامته في بيئات ذات درجات حرارة عالية وتقلل من مخاطر السلامة الناجمة عن درجات حرارة عالية.
6الحماية من الحمل الزائد:المبردات المقاومة للانفجار عادة ما يكون لها وظيفة حماية من الإفراط في الحمل.سيتوقف تلقائيًا أو يتخذ تدابير أمنية أخرى لحماية سلامة المعدات والمستخدمين.
بشكل عام، تم تصميم وتصنيع المبردات المقاومة للانفجارات مع مراعاة السلامة الخاصة لضمان أدائها الآمن في البيئات الخطرة.تم تصميم هذه التدابير الأمنية لتقليل خطر الحريق، والانفجارات والأحداث الخطرة الأخرى وحماية سلامة المعدات والعمال والبيئة.
