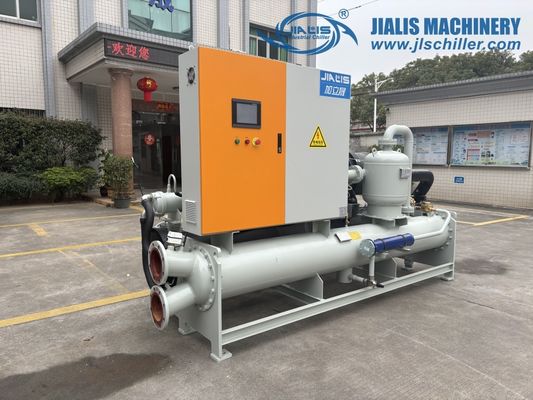

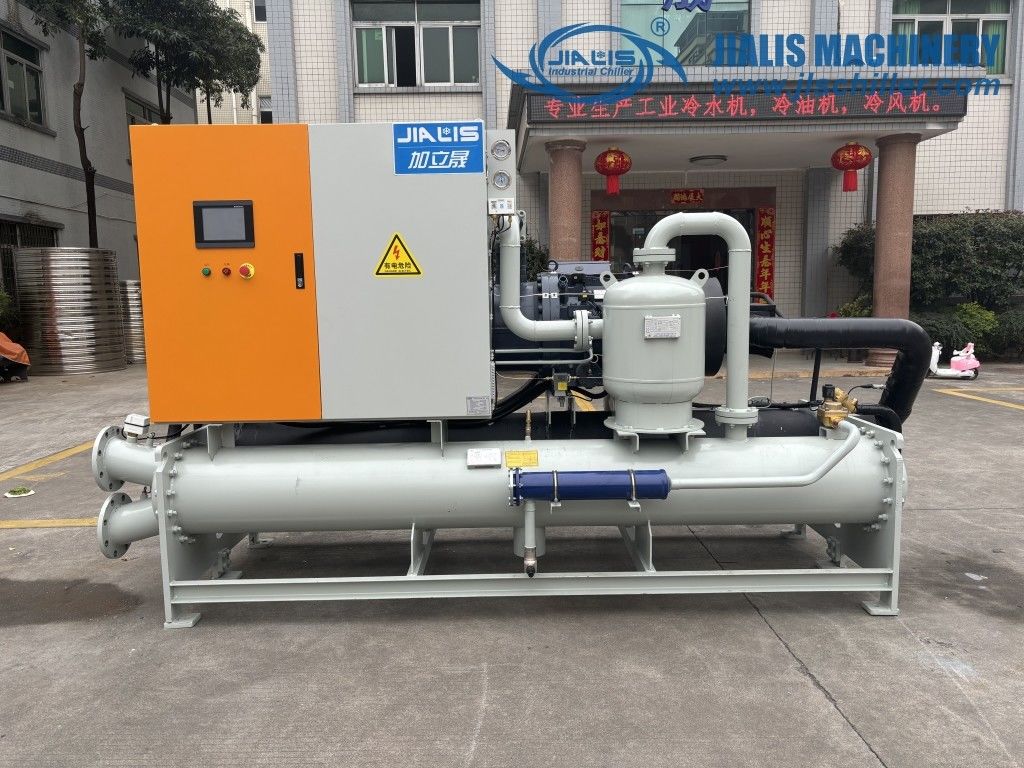

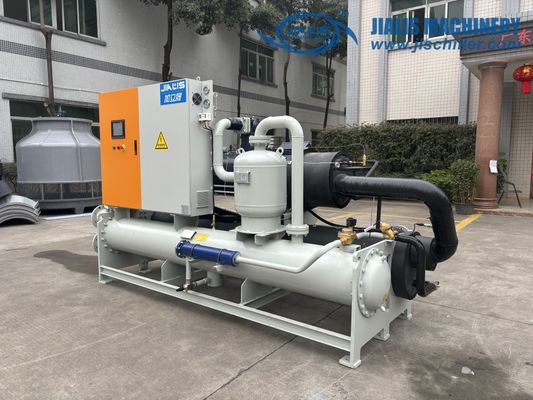

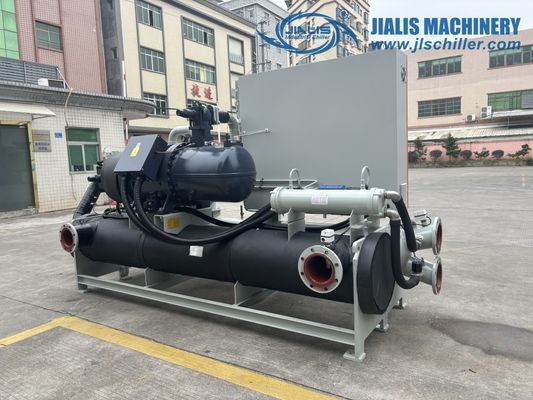

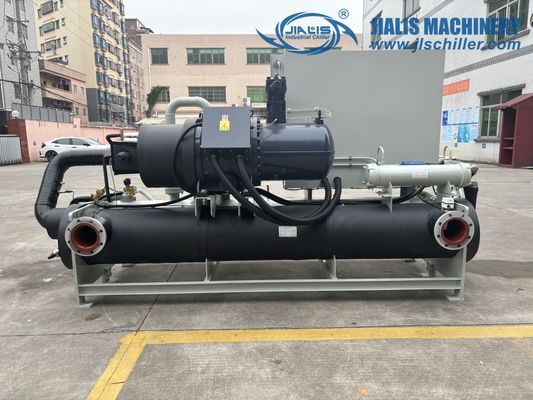

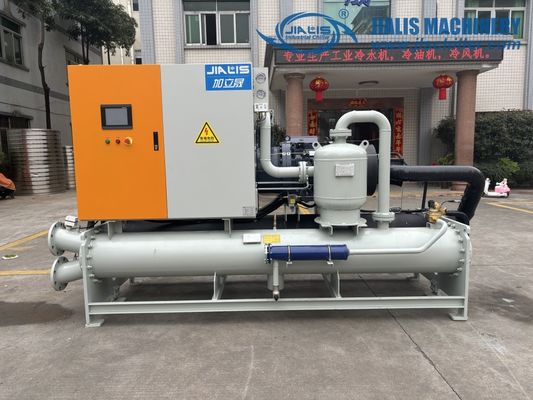

جهاز التبريد منخفض الحرارة JLSW-170D ، جهاز التبريد بالماء من نوع الغليكول
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSW-170D |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | مجموعة واحدة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبردات الحرارة المنخفضة من إيثيلين غليكول | درجة حرارة التبريد: | -45 درجة مئوية -35 درجة مئوية |
|---|---|---|---|
| نوع الضاغط: | ضاغط لولبي / هانبل | ماركة ضاغط: | هانبيل/بيتزر |
| قدرة التبريد: | 50-1000 كيلو واط | نظام التحكم: | PLC |
| جهاز التحكم: | التحكم في المعالجات الدقيقة | المبخر: | شل وأنبوب |
| مكثف: | شل وأنبوب | مستوى الضوضاء: | ≥65 ديسيبل (أ) |
| الحماية: | الحمل الزائد للضاغط ، ضغط مرتفع / منخفض ، تدفق المياه ، تسلسل المرحلة ، مضاد للتجمد | المبردات: | R22/R407C/R404AA/R410A |
| الجهد: | 380-415V/3N/50Hz 440-460/3N/60Hz | الضمان: | سنة واحدة |
| إبراز: | المبرد منخفض درجة الحرارة بالماء الغليكول,جهاز التبريد منخفض درجة الحرارة من نوع المسمار,جهاز تبريد منخفض الحرارة مع مكثف الأنابيب,Screw Type Low Temperature Chiller,Low Temperature Chiller With Tube Condenser |
||
منتوج وصف
وصف المنتج:
جهاز التبريد منخفض درجة الحرارة هو جهاز تبريد مصمم خصيصًا لتوفير تبريد منخفض درجة الحرارة.انها تستخدم ضاغط المسمار كمكون أساسي لتحقيق التبريد عن طريق ضغط وتوسيع المبردفيما يلي وصف لمبرد المسمار منخفض الحرارة:
1ضاغط المسمار:جهاز التبريد منخفض درجة الحرارة يستخدم ضاغط خرطوشي كوحدة تبريد رئيسية. ضاغط خرطوشي يدور بواسطة اثنين من المسامير المتداخلة لتوليد عمل ضغط،الذي يضغط غاز المبرد ويزيد من درجة حرارته وضغطه.
2مادة التبريد منخفضة الحرارة:عادة ما تستخدم أجهزة التبريد ذات المسمار منخفضة درجة الحرارة مواد تبريد منخفضة درجة الحرارة ، مثل R404A و R507A ، إلخ.هذه المبردات لديها نقاط غليان منخفضة ودرجات حرارة التبخر التي توفر التبريد منخفضة درجة الحرارة المطلوبة.
3نظام الأنابيب:جهاز التبريد منخفض درجة الحرارة يحتوي على نظام أنابيب لتدوير المبرد الذي يستخدم لنقل المبرد من الضاغط إلى جزء التبريد وصمام التوسع ،وإكمال عملية العودة.
4مكونات التبريدتشمل مكونات التبريد في جهاز التبريد منخفض درجة الحرارة المسمار المكثفات والمبخرات.يستخدم المكثف لتبريد غاز التبريد عالي درجة الحرارة والضغط العالي الذي يتم تفريغه من الضاغط وتحويله إلى سائل عالي الضغط، بينما يستخدم البخّار لتبخير سائل المبرد لاستيعاب حرارة البيئة المحيطة، وبالتالي تحقيق تأثير التبريد.
5تحكم درجة الحرارة:يتم تجهيز المبرد المسمار منخفض الحرارة بنظام تحكم في درجة الحرارة ، والذي يمكن أن يسيطر بدقة على درجة حرارة مياه التبريد وفقًا للاحتياجات.من خلال مراقبة وتعديل ضغط وتدفق المبرد، يمكن تحقيق تأثير تبريد مستقر في درجات الحرارة المنخفضة.
المبردات المسمارية منخفضة درجة الحرارة تستخدم على نطاق واسع في الإنتاج الصناعي وتطبيقات المختبرات التي تتطلب درجات حرارة أقل ، مثل التخزين المجمد ، تصنيع المواد الكيميائية ، معالجة الأغذية ،البحث والتطوير الصيدلاني، إلخ. توفر تبريدًا باردًا موثوقًا لتحقيق متطلبات التحكم في درجة الحرارة والاستقرار الخاصة بالتطبيق.
خصائص الإنتاج:
جهاز التبريد منخفض الحرارة له الخصائص التالية:
1قدرة التبريد منخفضة الحرارة:المبردات المسمارية منخفضة درجة الحرارة مصممة خصيصًا لتوفير تبريد منخفض درجة الحرارة ، قادرة على تلبية متطلبات درجة حرارة التبريد المنخفضة ، عادةً في نطاق -40 درجة مئوية إلى -80 درجة مئوية.
2كفاءة عالية وتوفير الطاقة:كمكون أساسي ، يحتوي ضاغط المسمار على أداء تبريد فعال ونسبة استهلاك الطاقة.يمكن أن توفر طاقة تبريد كبيرة مع انخفاض استهلاك الطاقة لتحقيق استخدام فعال للطاقة.
3الاستقرار والموثوقية:تبني آلة التبريد المسمارية منخفضة درجة الحرارة نظام التحكم المتقدم وتكنولوجيا التبريد المستقرة ، والتي يمكن أن توفر تأثير تبريد مستقر منخفض درجة الحرارة ولها موثوقية تشغيلية جيدة.
4أداء ممتاز في التحكم في درجة الحرارة:مجهزة بنظام تحكم درجة حرارة متطوريمكن تحقيق التحكم الدقيق والاستقرار في درجة حرارة مياه التبريد وتلبية متطلبات التطبيقات الخاصة بدقة درجة الحرارة والاستقرار.
5وظائف حماية متعددة:المبردات المسمارية منخفضة درجة الحرارة عادة ما تكون مجهزة بوظائف حماية متعددة ، مثل حماية التيار الزائد ، حماية الحرارة الزائدة ، حماية درجة الحرارة المنخفضة ، إلخ.لضمان التشغيل الآمن وطول عمر المعدات.
6متانة وسهولة الصيانة:باستخدام المواد عالية الجودة وعمليات التصنيع، المبرد المسمار منخفضة درجة الحرارة لديها متانة قوية ومقاومة للتآكل.المعدات لها بنية معقولة وسهلة الصيانة والصيانة.
7مجموعة واسعة من مجالات التطبيق:المبردات المسمارية منخفضة درجة الحرارة مناسبة للعديد من المجالات الصناعية، مثل الكيميائية، الصيدلانية، معالجة الأغذية، الإلكترونيات، التخزين المجمد، الخ.لتلبية احتياجات الصناعات المختلفة للتبريد منخفض الحرارة.
باختصار، المبرد المسمار منخفض درجة الحرارة له خصائص القدرة على التبريد منخفضة درجة الحرارة، وكفاءة عالية وتوفير الطاقة، والاستقرار والموثوقية،ودقة التحكم في درجة الحرارة العاليةوهو مناسب للتطبيقات الصناعية التي تتطلب تبريد درجة حرارة منخفضة ويستخدم على نطاق واسع في العديد من الصناعات.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالماء يتضمن أساسا أربع عمليات من الضغط والتكثيف والتوسع والتبخر.
1عملية الضغط:تحت تأثير ضاغط المسمار ، يتم ضغط المبرد إلى غاز عالي درجة الحرارة والضغط العالي ، مع امتصاص الحرارة المحيطة.
2عملية التكثيف:يدخل المبرد ذو درجة حرارة عالية وضغط مرتفع إلى المكثف، ومن خلال الاتصال بالماء البارد أو الهواء المحيط به، فإنه ينبعث من الحرارة ويبرد إلى سائل ذو ضغط مرتفع.
3عملية التوسع:المبرد السائل ذو الضغط العالي يدخل البخار من خلال صمام الوقود، ينخفض الضغط فجأة،ويتوسع المبرد السائل إلى مبرد بضغط منخفض بينما يمتص الحرارة المحيطة.
4عملية التبخر:المبرد ذو الضغط المنخفض يدخل المبخر ويمتص الحرارة المحيطة من خلال الاتصال بالماء أو الهواء ويتحول إلى مبرد ذو درجة حرارة منخفضة وضغط منخفضويعود إلى عملية الضغط.
من خلال هذه العملية الدورية ، يمكن لمبرد المسمار المبرد بالماء توفير المياه الباردة إلى المنطقة التي تحتاج إلى التبريد لتحقيق آثار التبريد والإزالة من الرطوبة والحفاظ على الهواء الطازج.في نفس الوقت، سيقوم المبرد المبرد بالماء بإطلاق كمية معينة من الحرارة،الذي يحتاج إلى التبديد من خلال أبراج التبريد أو معدات تبديد الحرارة الأخرى لضمان التشغيل الطبيعي للنظام.
المعلمات التقنية:
| النموذج | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| قدرة التبريد | كيلوواط/ساعة | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 3N-380V/415 50HZ/60HZ | |||||||||
| ضاغط | النوع | مسامير شبه مغلقة | ||||||||
| القوة | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| التيار الكهربائي | أ | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| مادة تبريد | النوع | R22/R407c | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| مُبخر | القشرة والأنبوب | |||||||||
| التدفق | م3/ساعة | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| قطرها | بوصة | G2.5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| ضاغط | النوع | القشرة والأنبوب | ||||||||
| التدفق | م3/ساعة | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| قطرها | بوصة | G2.5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | ملم | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| هـ | ملم | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| وزن الوحدة | كيلوغرام | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| النموذج | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| قدرة التبريد | كيلوواط/ساعة | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 3N-380V/415 50HZ/60HZ | |||||||||
| ضاغط | النوع | مسامير شبه مغلقة | ||||||||
| القوة | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| التيار الكهربائي | أ | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| مادة تبريد | النوع | R22/R407c | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| مُبخر | القشرة والأنبوب | |||||||||
| التدفق | م3/ساعة | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| قطرها | بوصة | G5" | G5" | G6" | G6" | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | |
| ضاغط | النوع | القشرة والأنبوب | ||||||||
| التدفق | م3/ساعة | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| قطرها | بوصة | G5" | G5" | G6" | G6" | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | ملم | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| هـ | ملم | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| وزن الوحدة | كيلوغرام | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
صناعة التطبيق:
تستخدم المبردات الباردة بشكل أساسي في التطبيقات التي تتطلب التبريد أو التبريد في درجات حرارة منخفضة. فيما يلي بعض الصناعات الشائعة لتطبيق المبردات الباردة:
1صناعة التبريد والمواد الغذائية المجمدةالمبردات منخفضة درجة الحرارة تستخدم على نطاق واسع في صناعة الأغذية للأغذية المجمدة والأغذية المبردة والتخزين البارد والمركبات المبردة.
2صناعة الأدوية والتكنولوجيا الحيوية:في مجالات الأدوية والتكنولوجيا الحيوية وتصنيع المعدات الطبية، تستخدم أجهزة التبريد منخفضة درجة الحرارة لتبريد وصون الأدوية والعينات البيولوجية واللقاحات ومنتجات الدم،ومعدات المختبر.
3صناعة المختبرات والبحوث العلمية:المختبرات والمؤسسات البحثية ومرافق البحث العلمي عادة ما تتطلب بيئات منخفضة درجة الحرارة لإجراء التجارب والاختبارات والبحوث العلمية.جهاز تبريد بارد يوفر تأثير التبريد المطلوب.
4الصناعات الكيميائية والتصنيع:في المصانع الكيميائية ومصانع التصنيع ومعدات العمليات ، تستخدم أجهزة التبريد التجميلية للسيطرة على العمليات التجميلية والحفاظ عليها لتحسين كفاءة الإنتاج وجودة المنتج.
5صناعة أشباه الموصلات والإلكترونيات:في مجالات مثل تصنيع أشباه الموصلات، وإنتاج المكونات الإلكترونية، واختبار المعدات الإلكترونية،هناك حاجة إلى بيئات منخفضة درجة الحرارة للسيطرة على أداء المعدات واستقرارها والحفاظ عليها..
6صناعة التبريد والتصلب:تستخدم أجهزة التبريد منخفضة درجة الحرارة على نطاق واسع في عمليات التبريد والتصلب ، مثل صب الحقن البلاستيكي ، ومعالجة المطاط ، وتصنيع الزجاج ، ومعالجة المعادن.
هذه ليست سوى بعض صناعات التطبيق الشائعة للمبردات التبريدية. في الواقع، يتم استخدام تكنولوجيا التبريد التبريدية على نطاق واسع في مختلف المجالات،تغطي العديد من الصناعات والسيناريوهات التطبيقية المختلفةستحدد احتياجات ومتطلبات التطبيق المحددة تصميم وتكوين المبرد التجميلي.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيفية ترتيب عبء عمل المبردات منخفضة درجة الحرارة بشكل معقول لتحسين استهلاك الطاقة؟
لترتيب عبء العمل من المبردات منخفضة درجة الحرارة بشكل معقول لتحسين استهلاك الطاقة ، يمكن النظر في الجوانب التالية:
1توازن الحمولة: توزيع وتوازن العبء العامل للمبرد منخفض درجة الحرارة بشكل معقول بناءً على الاحتياجات الفعلية وتصميم النظام. تجنب زيادة عبء بعض المعدات مما يسبب زيادة استهلاك الطاقة.أو منع بعض المعدات من أن تكون في حالة فترة غير فعالة بشكل مفرط وتضيع الطاقةوفقاً للاحتياجات، يمكن استخدام العديد من المبردات منخفضة درجة الحرارة للعمل معاً، ويمكن اختيار عدد الوحدات المنشطة وفقًا للحمل لتحقيق توازن الحمل.
2استراتيجية التحكم في توفير الطاقة: استخدام أنظمة التحكم الذكية واستراتيجيات التحكم المثلى لضبط تشغيل المبردات منخفضة درجة الحرارة. على سبيل المثال، وظائف مثل بدء وتوقف المقررة،ويمكن استخدام تتبع الحمل لضمان تشغيل المبرد عند الحاجة والنوم أو تقليل الطاقة عندما يكون الحمل منخفضًا أو لا تكون هناك حاجة مؤقتة للتبريدهذا يتجنب استهلاك الطاقة غير الضروري.
3صيانة النظام وتحسينه:صيانة وتفتيش منتظم لمبردات درجات الحرارة المنخفضة لضمان التشغيل العادي وكفاءة المعدات.تنظيف المكثف والمبخر للحفاظ على كفاءة فعالة في تبادل الحرارة- التحقق من التسربات وإصلاحها لضمان سلامة دورة المبرد لتقليل هدر الطاقة.
4استرداد الحرارة واستخدامها:النظر في إدخال تكنولوجيا استرداد الحرارة في نظام التبريد منخفض درجة الحرارة. من خلال استرداد واستخدام الحرارة الناتجة عن التكثيف ، يمكن استخدامها للتدفئة ،المياه الساخنة أو التطبيقات الأخرى التي تتطلب طاقة حراريةتحسين كفاءة استخدام الطاقة.
5تحسين كفاءة الطاقة الشاملة:بالإضافة إلى جهاز التبريد ذو درجة حرارة منخفضة نفسه، يمكن النظر في كفاءة استخدام الطاقة لنظام التبريد بأكمله بشكل شامل.تحسين نظام تداول مياه التبريد، تقليل استهلاك الطاقة لمضخات مياه التبريد، وتجنب الإفراط في إمدادات مياه التبريد، وما إلى ذلك، لتحسين كفاءة الطاقة العامة للنظام.
مع الأخذ بعين الاعتبار العوامل المذكورة أعلاه، وبناء على متطلبات التطبيقات الخاصة وخصائص النظام،يمكن تطوير استراتيجية مناسبة لجدولة عبء العمل لتحسين استهلاك الطاقة للمبردات التخفيفيةفي التطبيقات العملية ، يتم إجراء مراقبة وتعديل مستمر على أساس ظروف الحمل في الوقت الحقيقي وبيانات استهلاك الطاقة لتحقيق كفاءة استخدام الطاقة المثلى.
