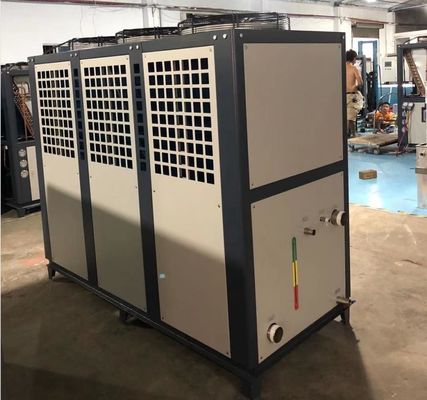

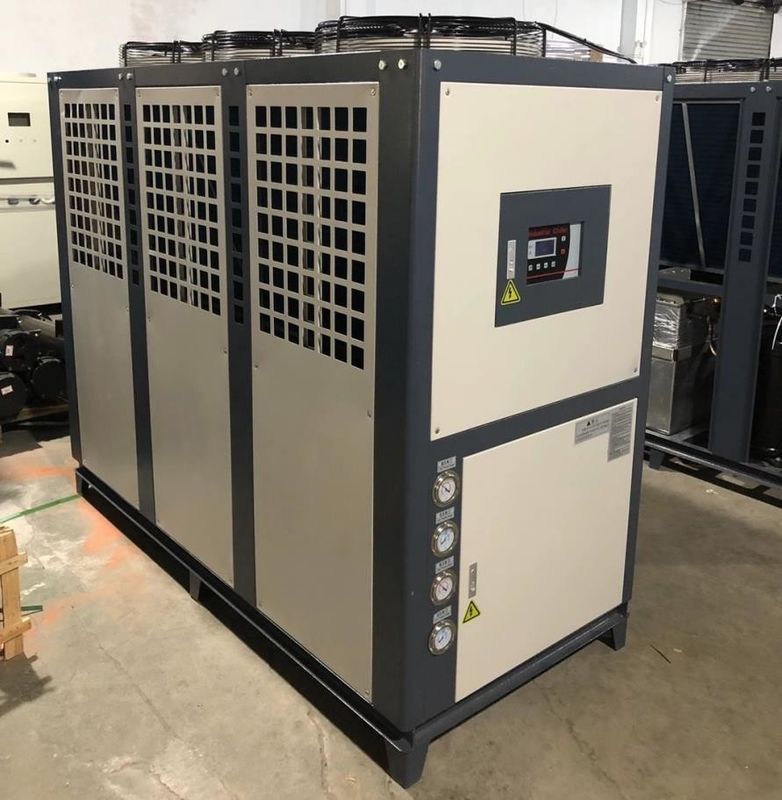

جهاز التبريد منخفض الحرارة JLSFD-20HP ، أجهزة تبريد المياه بالهواء 50HZ 60HZ
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSFD-20HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 15 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 300 وحدة في الشهر |
|
معلومات تفصيلية |
|||
| اسم المنتج: | تبريد الهواء مبرد المياه درجة حرارة منخفضة | نظام التحكم: | PLC / كمبيوتر صغير |
|---|---|---|---|
| درجة حرارة الماء الخارج: | -30-35 درجة مئوية | نوع الضاغط: | التمرير / شبه المحكم / المحكم |
| المبخر: | ملف خزان المياه / شل وأنبوب | مكثف: | أنبوب ذو زعانف |
| مراوح مكثف: | محوري / طرد مركزي | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| الجهد: | 220 فولت / 380 فولت / 415 فولت / 440 فولت / 480 فولت | تكرار: | 50 هرتز/60 هرتز |
| المبردات: | R22 / R407C / R134A / R410A / R404A | نظام الحماية: | الضغط العالي / المنخفض ، تدفق المياه ، الحمل الزائد ، إلخ. |
| مضخة: | نابذة / عمودي | الضمان: | 12 شهر |
| إبراز: | جهاز التبريد منخفض الحرارة 60 هرتز,التبريد الهوائي منخفض درجة الحرارة,أجهزة تبريد المياه المبردة بالهواء 50 هرتز,Low Temperature Chiller Air Cooled,Air Cooled Water Chillers 50HZ |
||
منتوج وصف
JLSFD-20HP مبردة بالهواء منخفضة درجة الحرارة المياه المبردة العينات البيولوجية، إعداد الأدوية واللقاحات
وصف المنتج:
المبرد منخفض درجة الحرارة هو جهاز يستخدم لإنتاج الماء البارد منخفض درجة الحرارة. عادة ما يتكون من ضاغطات ومكثفات ومبخرات وأنظمة التحكم.المبرد منخفض درجة الحرارة يمتص الحرارة من المبخر من خلال تداول الوسيط العامل (عادة المبرد) تحت تأثير الضاغط، ثم يطلق الحرارة من خلال المكثف، ينتج في النهاية ماء بارد منخفض الحرارة.
تستخدم أجهزة التبريد منخفضة الحرارة على نطاق واسع في العديد من المجالات ، بما في ذلك التبريد الصناعي والمعدات الطبية والمختبرات ومعالجة الأغذية والعمليات الكيميائية ، إلخ.يمكن استخدامها لتبريد مصادر الحرارة في المعدات أو العمليات، التحكم في درجة الحرارة لتلبية الاحتياجات الخاصة.
درجة حرارة تشغيل المبردات التبريدية عادة ما تكون بين -5 درجة مئوية و -100 درجة مئوية، وتعتمد نطاق درجة الحرارة المحدد على متطلبات التطبيق.يمكن أن توفر مستقر منخفضة درجة الحرارة المياه الباردة لتلبية متطلبات التطبيقات المختلفة.
خصائص المنتج:
جهاز التبريد المبرد بالهواء هو معدات تبريد شائعة، وخصائصه الرئيسية هي كما يلي:
1الاستقلال:لا يحتاج المبرد المبرد بالهواء إلى الاتصال بمصدر مياه تبريد خارجي من خلال الأنابيب أو مضخات المياه. إنه مستقل وسهل التثبيت ونقله.
2كفاءة عالية وتوفير الطاقة:يستخدم المبرد المبرد بالهواء ضاغطات عالية الكفاءة ومبادلات حرارة ، والتي يمكن أن تصل إلى متطلبات درجة الحرارة المحددة في فترة زمنية قصيرة ،ويمكن أيضا أن تقلل من استهلاك الطاقة ويكون لها آثار أفضل لتوفير الطاقة.
3صيانة سهلة:جهاز التبريد المبرد بالهواء بسيط في الهيكل وسهل الصيانة وسهل التنظيف والإصلاح.
4ضوضاء منخفضةجهاز التبريد المبرد بالهواء لديه ضوضاء عمل منخفضة ولن يتداخل مع البيئة المحيطة والموظفين. وهو مناسب للأماكن التي تتطلب بيئة هادئة.
5التحكم الآلي:المبرد المبرد بالهواء يتبنى نظام تحكم متقدم ، والذي يمكن أن يضبط تلقائيًا درجة الحرارة والرطوبة لضمان تأثير التبريد المستقر والموثوق به.
6المرونة:يمكن استخدام جهاز التبريد المبرد بالهواء بمفرده أو مع معدات أخرى لتلبية الاحتياجات المختلفة.
بشكل عام ، يمتلك المبرد المبرد بالهواء خصائص الاستقلال ، وكفاءة عالية وتوفير الطاقة ، وسهولة الصيانة ، وانخفاض الضوضاء ، والتحكم التلقائي والمرونة ،و هو معدات مثالية تستخدم على نطاق واسع في مختلف احتياجات التبريد.
مبدأ العمل:
تشمل المكونات الرئيسية لمبرد الهواء ضاغطًا ومكثفًا للهواء وصمام توسيع وتبخير. إليك لمحة عامة عن سير عمله:
1المضغوط يأخذ غاز التبريد منخفض الضغط وذو درجة حرارة منخفضة ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2هذا الغاز التبريد عالي درجة الحرارة، عالية الضغط يدخل المكثف الهواء، تبادل الحرارة مع الهواء المحيط، وتفريغ الحرارة إلى البيئة،في حين أن المبرد يتكثف من حالة غازية إلى حالة سائلة.
3يمر سائل المبرد ذو الضغط العالي عبر صمام التوسع، ينخفض الضغط فجأة، ويتحول إلى سائل المبرد ذو الضغط المنخفض ودرجة الحرارة المنخفضة.
4يسير سائل التبريد ذو درجة حرارة منخفضة وضغط منخفض إلى المبخر ويمتص الحرارة الداخلية ويتبخر إلى حالة غازية بنفسهو انخفاض درجة الحرارة الداخلية لتحقيق الغرض من التبريد.
5يتم امتصاص غاز المبرد مرة أخرى في الضاغط لإكمال دورة.
ميزات المبردات المبردة بالهواء تشمل بساطة التثبيت، وعدم الحاجة إلى أبراج التبريد ومضخات المياه التبريد، وانخفاض تكاليف الصيانة.كفاءته أقل من مبردات المياه، وخاصة في درجات حرارة عالية في البيئة، وسوف يتم تقليل كفاءتها أكثر من ذلك
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSFD-1HP | JLSFD-2HP | JLSFD-3HP | JLSFD-4HP | JLSFD-5HP | JLSFD-6HP | JLSFD-8HP | JLSFD-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | -30°C-35°C | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | JLSFD-12HP | JLSFD-15HP | JLSFD-20HP | JLSFD-25HP | JLSFD-30HP | JLSFD-40HP | JLSFD-50HP | JLSFD-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | -30°C-35°C | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| المكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
يتم استخدام المبردات المشوية على نطاق واسع في العديد من الصناعات ، وتشمل بعض الصناعات الرئيسية للتطبيق:
1الصناعات الصيدلانية والبيولوجية:المبردات منخفضة درجة الحرارة تلعب دورا هاما في مجالات الأدوية والتكنولوجيا الحيوية والمعدات الطبية.العينات البيولوجية المتبقية، تحضير الأدوية واللقاحات، وأكثر من ذلك.
2صناعة معالجة الأغذية:في عملية معالجة الأغذية والتبريد ، تستخدم أجهزة التبريد منخفضة درجة الحرارة للسيطرة على درجة الحرارة وظروف تخزين الأغذية. يمكن استخدامها في الأغذية المجمدة ، التخزين المبرد,الحفاظ على الفواكه والخضروات، وإنتاج المشروبات، الخ.
3صناعة التبريد الصناعية:المبردات منخفضة درجة الحرارة تستخدم على نطاق واسع في مجال التبريد الصناعي. على سبيل المثال، يمكن استخدامها لتبريد آلات صناعة القوالب البلاستيكية، ومعدات معالجة المعادن،معدات تصنيع أشباه الموصلات، آلات قطع بالليزر، تصنيع المكونات الإلكترونية، وأكثر من ذلك.
4صناعة البحوث المختبرية:تحتاج العديد من المختبرات إلى التحكم بدقة في درجة الحرارة لتلبية متطلبات التجربة.يمكن استخدام أجهزة التبريد الباردة لتوفير بيئة ثابتة منخفضة درجة الحرارة لدعم العمل البحثي في المختبرات، مثل علوم المواد والكيمياء والفيزياء ومجالات أخرى.
5صناعة العمليات الكيميائية:وعادةً ما تحتاج التفاعلات الكيميائية إلى أن تتم في ظل ظروف درجة حرارة محددة، ويمكن أن توفر أجهزة التبريد منخفضة درجة الحرارة البيئة المنخفضة المطلوبة.التطبيقات في صناعة العمليات الكيميائية تشمل تفاعلات التوليف، استرداد المذيبات، عمليات تصحيح، الخ
بالإضافة إلى ذلك ، يتم استخدام المبردات المشوية أيضًا في الصناعات الأخرى ، مثل صناعة الطيران والفضاء وتصنيع الإلكترونيات وصناعة المعادن وصناعة الطاقة ، إلخ.لديهم مجموعة واسعة من التطبيقات ويمكن أن تلبي الاحتياجات الخاصة للصناعات المختلفة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصيدلانية صناعة التعبئة والتغليف البلاستيكية صناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يمكن لمبردات التبريد الكريوجينية زيادة إنتاجية معدات معالجة النفط والغاز؟
المبردات الباردة يمكن أن تزيد من إنتاجية معدات معالجة النفط والغاز من خلال:
1معدات التبريد:إن معدات معالجة النفط والغاز تولد الكثير من الحرارة أثناء التشغيل ، وبدون تبريد مناسب ، قد تتجمد المعدات أو تفشل.المبردات منخفضة الحرارة يمكن أن توفر مياه التبريد لخفض درجة حرارة المعدات وضمان عملها العاديمن خلال الحفاظ على المعدات ضمن نطاق درجة الحرارة المناسبة، يمكن تجنب فقدان الحرارة، ويمكن تمديد عمر المعدات، ويمكن زيادة الإنتاجية.
2درجة حرارة التحكم:بعض التفاعلات والعمليات في معالجة النفط والغاز تحتاج إلى أن تتم في ظروف درجة حرارة محددة.يمكن أن توفر أجهزة التبريد الباردة بيئة بدقة منخفضة درجة الحرارة لضمان أن العمليات تتم في درجة حرارة مثاليةمن خلال التحكم بدقة في درجة الحرارة، يمكن زيادة معدلات التفاعل، ويمكن تحسين نوعية المنتج، ويمكن زيادة كفاءة الإنتاج.
3. توفير التكثيف:في معالجة النفط والغاز ، غالباً ما تكون التكثيف مطلوبة لتحويل الغازات إلى سوائل لمزيد من المعالجة والفصل. يمكن أن توفر أجهزة التبريد الباردة درجة حرارة منخفضة لتكثيف الغاز ،مما يسمح له بالتبريد بسرعة وتحويله إلى مرحلة سائلة، وبالتالي تسريع المعالجة وزيادة كفاءة الإنتاج.
4استرداد حرارة النفايات:يمكن استرداد و إعادة استخدام حرارة النفايات الناتجة أثناء معالجة النفط والغاز بواسطة أجهزة التبريد منخفضة درجة الحرارة. يمكن استخدام حرارة النفايات لتسخين السوائل الأخرى ، وعمليات التبخر ، والتدفئة ، إلخ.وبالتالي زيادة كفاءة استخدام الطاقة وكفاءة الإنتاج.
من خلال استخدام المبردات الباردة للتبريد السليم، ومراقبة درجة الحرارة، واسترداد حرارة النفايات، يمكن لمعدات معالجة النفط والغاز أن تعمل بكفاءة أكبر، والحد من نفايات الطاقة،وزيادة الإنتاجيةهذا يساعد على خفض تكاليف الإنتاج وتحسين الاقتصاد العام.
