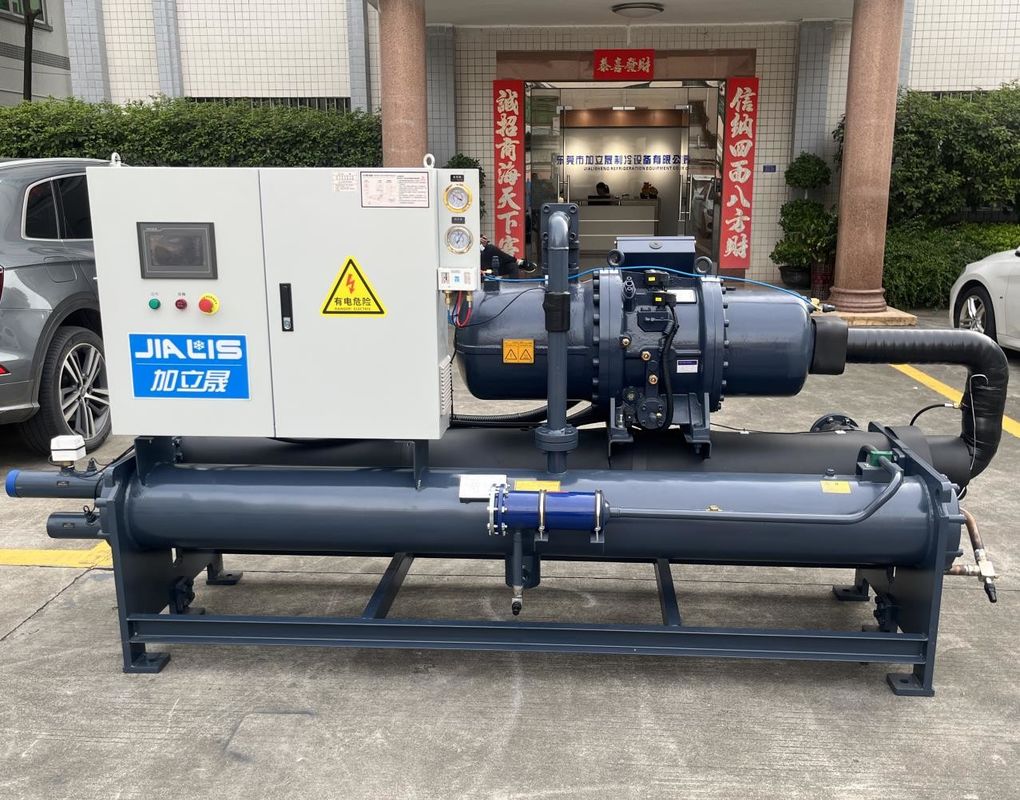

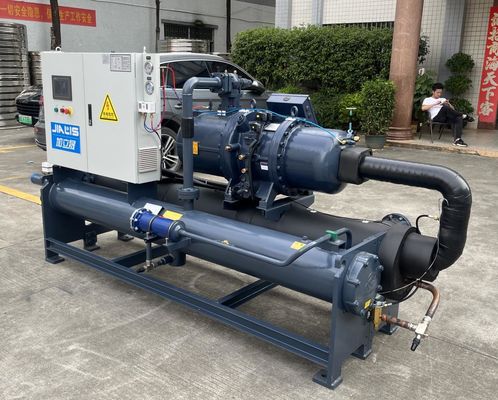

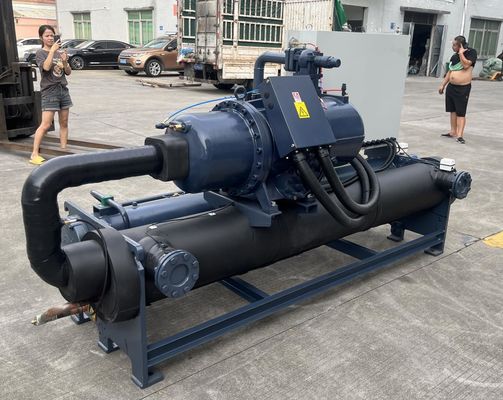

JLSW-105D الصناعية المبردة بالماء برجل التبريد لفرن الفراغ الساخن
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSW-105D |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد لولبي مبرد بالماء | درجة حرارة التبريد: | 5 -35 ℃ |
|---|---|---|---|
| نوع الضاغط: | ضاغط لولبي | ماركة ضاغط: | هانبل |
| قدرة التبريد: | 100-1000 كيلو واط | نظام التحكم: | PLC |
| جهاز التحكم: | التحكم في المعالجات الدقيقة | المبخر: | شل وأنبوب |
| مكثف: | شل وأنبوب | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| การป้องกัน: | الحمل الزائد للضاغط ، ضغط مرتفع / منخفض ، تدفق المياه ، تسلسل المرحلة ، مضاد للتجمد | المبردات: | R22 / R407C / R134A / R410A |
| الجهد: | 380 فولت / 3 نيوتن / 50 هرتز | إمدادات الطاقة: | 380 فولت / 3 نيوتن / 50 هرتز |
| الضمان: | سنة واحدة | ||
| إبراز: | المبرد بالماء المسمار المبرد الصناعي,جهاز التبريد المكعب المبرد بالماء بالصحافة الساخنة,أفران الفراغ المبرد بالماء المبرد بالماء الصناعي,Hot Press Water Cooled Screw Chiller,Vacuum Furnace water cooled industrial chiller |
||
منتوج وصف
JLSW-105D آلة طلاء الإلكترود المبردة بالماء ، الصحافة الساخنة ، فرن الفراغ ، معدات تعبئة البطارية
وصف المنتج:
المبرد بالماء هو معدات تبريد شائعة ، والتي تجمع بين ضاغط المسمار وتكنولوجيا تبديد الحرارة بالماء. وهي تتكون أساسا من ضاغط المسمار ، المكثف ،البخار، نظام تدفق المياه التبريد ونظام التحكم.
فيما يلي وصف عام لمبرد المسمار المبرد بالماء:
1ضاغط المسمار:جهاز التبريد المزلق المبرد بالماء يستخدم ضاغط مزق كجهاز ضغط رئيسي.ضاغط المسمار يضغط المبرد من خلال اثنين من الدورات المسمار المتداخلة لزيادة الضغط ودرجة الحرارةضاغطات المسمار عالية الكفاءة وموثوقية ويمكن أن توفر تبريد مستقرة.
2المكثف:المكثف هو الجزء المبرد من المبرد المزلق المبرد بالماء ، والذي يستخدم لإطلاق الحرارة وتبريد المبرد عالي درجة الحرارة والضغط المضغوط من قبل الضاغط.عادة ما يتبنى المكثف بنية الأنابيب والأجنحة، ويتم تبديد المبرد وتبريده بواسطة تدفق المياه الدائرة.
3المبخر:المبرد هو الجزء التبريد من المبرد المزدوج المبرد بالماء، والذي يستخدم لاستيعاب الحرارة الناتجة عن المعدات المبردة أو النظام. في المبرد،المبرد يتغير من سائل إلى غاز، ويمتص الحرارة ويحملها بعيدا، وبالتالي خفض درجة حرارة المعدات أو النظام الذي يتم تبريده.
4نظام تدوير مياه التبريد:المبرد المزدوج بالماء يحافظ على تأثير التبريد من خلال نظام تداول مياه التبريد. مضخة المياه الدائرة تسحب مياه التبريد من المكثف،و بعد مرورها عبر البخار لاستيعاب الحرارة، فإنه يتدفق مرة أخرى إلى المكثف لتبديد الحرارة، وتشكيل دورة.
5نظام التحكم:المبردات المزروعة المبردة بالماء عادة ما تكون مجهزة بأنظمة تحكم متقدمة لمراقبة وتنظيم عملية التبريد. يمكن أن يدرك نظام التحكم ضبط درجة الحرارة،تحكم تدفق والوظائف الأخرى لضمان التشغيل المستقر والأداء الفعال للمبرد.
تجدر الإشارة إلى أن جهاز التبريد المزدوج المبرد بالماء يحتاج إلى نظام إمدادات مياه واستنزاف مستقر لضمان عمله الطبيعي.يمكن أيضًا تجهيز المبردات المزروعة المبردة بالماء بوظائف إضافية، مثل التشغيل المشترك لمجموعات متعددة، وتحسين كفاءة استخدام الطاقة، الخ.
خصائص الإنتاج:
مزايا أجهزة التبريد بالماء:
1كفاءة تبديد الحرارة:جهاز التبريد المزدوج المبرد بالماء ينقل الحرارة إلى مياه التبريد من خلال جهاز تبريد المياه ، ثم يفرز الحرارة من خلال نظام الدورة الدورية لمياه التبريد.بسبب السعة الحرارية الخاصة العالية للمياه، تبريد المياه عادة ما يكون لها كفاءة أكبر في إزالة الحرارة ويمكن أن تزيل الحرارة بشكل أكثر فعالية.
2استقرار النظام:نظام تبريد المياه أكثر استقراراً من نظام تبريد الهواء. يمكن أن يوفر برنامج تبريد المسامير المبرد بالماء درجة حرارة مياه تبريد مستقرة من خلال نظام الدوران المائي،ولا تكون حساسة للتغيرات في درجة حرارة و رطوبة البيئةهذا يجعل الأنظمة المبردة بالماء أكثر ملاءمة للتطبيقات الطويلة والتي يتم التحكم فيها في درجة الحرارة.
3عملية هادئةأجهزة التبريد المزروعة المبردة بالماء هي عموماً أكثر هدوءاً من أجهزة التبريد المبردة بالهواء.تأثير الضوضاء على البيئة الداخلية صغير، وهي مناسبة للأماكن ذات المتطلبات العالية للضوضاء.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالماء يتضمن أساسا أربع عمليات من الضغط والتكثيف والتوسع والتبخر.
1عملية الضغط:تحت تأثير ضاغط المسمار ، يتم ضغط المبرد إلى غاز عالي درجة الحرارة والضغط العالي ، مع امتصاص الحرارة المحيطة.
2عملية التكثيف:يدخل المبرد ذو درجة حرارة عالية وضغط مرتفع إلى المكثف، ومن خلال الاتصال بالماء البارد أو الهواء المحيط به، فإنه ينبعث من الحرارة ويبرد إلى سائل ذو ضغط مرتفع.
3عملية التوسع:المبرد السائل ذو الضغط العالي يدخل البخار من خلال صمام الوقود، ينخفض الضغط فجأة،ويتوسع المبرد السائل إلى مبرد بضغط منخفض بينما يمتص الحرارة المحيطة.
4عملية التبخر:المبرد ذو الضغط المنخفض يدخل المبخر ويمتص الحرارة المحيطة من خلال الاتصال بالماء أو الهواء ويتحول إلى مبرد ذو درجة حرارة منخفضة وضغط منخفضويعود إلى عملية الضغط.
من خلال هذه العملية الدورية ، يمكن لمبرد المسمار المبرد بالماء توفير المياه الباردة إلى المنطقة التي تحتاج إلى التبريد لتحقيق آثار التبريد والإزالة من الرطوبة والحفاظ على الهواء الطازج.في نفس الوقت، سيقوم المبرد المبرد بالماء بإطلاق كمية معينة من الحرارة،الذي يحتاج إلى التبديد من خلال أبراج التبريد أو معدات تبديد الحرارة الأخرى لضمان التشغيل الطبيعي للنظام.
المعلمات التقنية:
| النموذج | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| قدرة التبريد | كيلوواط/ساعة | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 3N-380V/415 50HZ/60HZ | |||||||||
| ضاغط | النوع | مسامير شبه مغلقة | ||||||||
| القوة | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| التيار الكهربائي | أ | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| مادة تبريد | النوع | R22/R407c | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| مُبخر | القشرة والأنبوب | |||||||||
| التدفق | م3/ساعة | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| قطرها | بوصة | G2.5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| ضاغط | النوع | القشرة والأنبوب | ||||||||
| التدفق | م3/ساعة | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| قطرها | بوصة | G2.5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | ملم | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| هـ | ملم | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| وزن الوحدة | كيلوغرام | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| النموذج | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| قدرة التبريد | كيلوواط/ساعة | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 3N-380V/415 50HZ/60HZ | |||||||||
| ضاغط | النوع | مسامير شبه مغلقة | ||||||||
| القوة | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| التيار الكهربائي | أ | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| مادة تبريد | النوع | R22/R407c | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| مُبخر | القشرة والأنبوب | |||||||||
| التدفق | م3/ساعة | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| قطرها | بوصة | G5" | G5" | G6" | G6" | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | |
| ضاغط | النوع | القشرة والأنبوب | ||||||||
| التدفق | م3/ساعة | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| قطرها | بوصة | G5" | G5" | G6" | G6" | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | ملم | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| هـ | ملم | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| وزن الوحدة | كيلوغرام | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
صناعة التطبيق:
في عملية تصنيع البطارية ، يمكن استخدام المبرد لتبريد المعدات والقطع المعدنية التالية:
1آلة طلاء الكترود:تستخدم آلة طلاء الأقطاب الكهربائية لتغطية مادة الأقطاب الكهربائية على ورقة الأقطاب الكهربائية للبطارية. خلال هذه العملية ، تنتج آلة الطلاء الحرارة ،الذي يتطلب التبريد للحفاظ على استقرار عملية الطلاء وجودة ورقة الأقطاب الكهربائيةيمكن استخدام جهاز التبريد لتبريد الجزء الرئيسي للدبابيس والطلاء من آلة طلاء الأقطاب الكهربائية لضمان أن يتم التحكم في درجة الحرارة ضمن نطاق مناسب.
2. الصحافة الساخنة:يتم استخدام الصحافة الساخنة للضغط الحراري على ورقة الإلكترود والفاصل وجامع التيار والمكونات الأخرى لتشكيل ورقة بطارية. أثناء عملية الضغط الساخن ،بسبب ارتفاع درجة الحرارة والضغط، الكثير من الحرارة سيتم إنشاؤها. The chiller can be used to cool the heating plate and cooling plate of the heat press machine to control the temperature during the heat press process and ensure the quality and consistency of the battery sheet.
3فرن الفراغ:في تصنيع البطاريات ، تحتاج بعض العمليات إلى أن تتم في بيئة فراغ ، مثل التجفيف والتجمد.أفران الفراغ تولد الحرارة خلال هذه العمليات وتتطلب تبريد للحفاظ على درجة حرارة ثابتة داخل فرن الفراغيمكن استخدام المبرد لتبريد نظام تبريد فرن الفراغ لضمان استقرار العملية وجودة المنتج.
4معدات تعبئة البطاريات:في المرحلة النهائية من تصنيع البطارية، تحتاج البطاريات إلى أن تكون معبأة، مثل في أغلفة معدنية أو أغلفة بلاستيكية.بعض المعدات ستولد الحرارة وتحتاج إلى التبريد لضمان استقرار عملية التعبئة ونوعية المنتجيمكن استخدام أجهزة التبريد لتبريد معدات التعبئة والإغلاق والحفاظ على درجة الحرارة ضمن نطاق مناسب.
هذه المعدات وقطع العمل تشارك في توليد الحرارة خلال عملية تصنيع البطاريةوتحتاج إلى التبريد بواسطة المبردات للحفاظ على استقرار العملية وجودة المنتجالمبردات تلعب دورا هاما في صناعة تصنيع البطاريات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يضمن المبرد أن تكون درجة حرارة بيئة الاختبار مستقرة خلال اختبار دورة شحن وتفريغ البطارية؟
في اختبار دورة شحن وتفريغ البطارية ، يمكن أن يضمن المبرد استقرار درجة حرارة بيئة الاختبار بالطرق التالية:
1معدات اختبار التبريد:عادة ما يتضمن اختبار دورة الشحن والتفريغ استخدام معدات الاختبار مثل مقاعد الاختبار، فتحات الاختبار، الخ.المبرد يمكن أن يتحكم في درجة حرارة معدات الاختبار عن طريق تبريد نظام تبريد معدات الاختبار، مثل جهاز التبريد أو مبادل الحرارة. يمنع معدات الاختبار التبريد من ارتفاع درجة حرارة المعدات وتأثيرها على دقة نتائج الاختبار.
2تبريد عينة البطارية:أثناء اختبار دورة الشحن والتفريغ ، ستولد عينة البطارية حرارة. يمكن للمبرد التحكم في درجة حرارة عينة البطارية عن طريق تبريدها. Usually a coolant or cold water circulation system can be used to flow coolant or cold water through the battery sample or test tank to absorb heat and keep the temperature of the battery sample stable.
3نظام التحكم في درجة الحرارة:عادة ما تكون أجهزة التبريد مجهزة بنظام تحكم في درجة الحرارة يمكنها التحكم بدقة في درجة حرارة سائل التبريد أو الماء البارد.من خلال تعيين معايير ضبط درجة الحرارة والتحكم المناسبة، يمكن للمبرد أن يحافظ بشكل مستقر على درجة حرارة بيئة الاختبار وفقًا لمتطلبات الاختبار وخصائص العينة.
4جهاز استشعار درجة الحرارة ومراقبة ردود الفعل:The chiller is usually combined with a temperature sensor and feedback control system to monitor the temperature of the test environment in real time and adjust the operating state of the cooling system according to the feedback signalوبهذه الطريقة، يمكن تحقيق التحكم في الحلقة المغلقة من درجة الحرارة، بحيث يمكن استقرار درجة حرارة بيئة الاختبار ضمن نطاق محدد مسبقا.
من خلال الطرق المذكورة أعلاه ، يمكن أن يوفر المبرد تأثير تبريد مستقر لضمان أن درجة حرارة بيئة الاختبار مستقرة خلال اختبار دورة شحن البطارية وتفريغها.هذا يضمن دقة وتكرار نتائج الاختبار مع توفير بيانات موثوقة لتقييم أداء البطارية وتنبؤها بالعمر.
