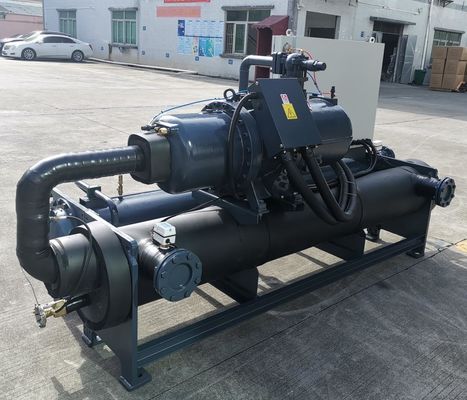

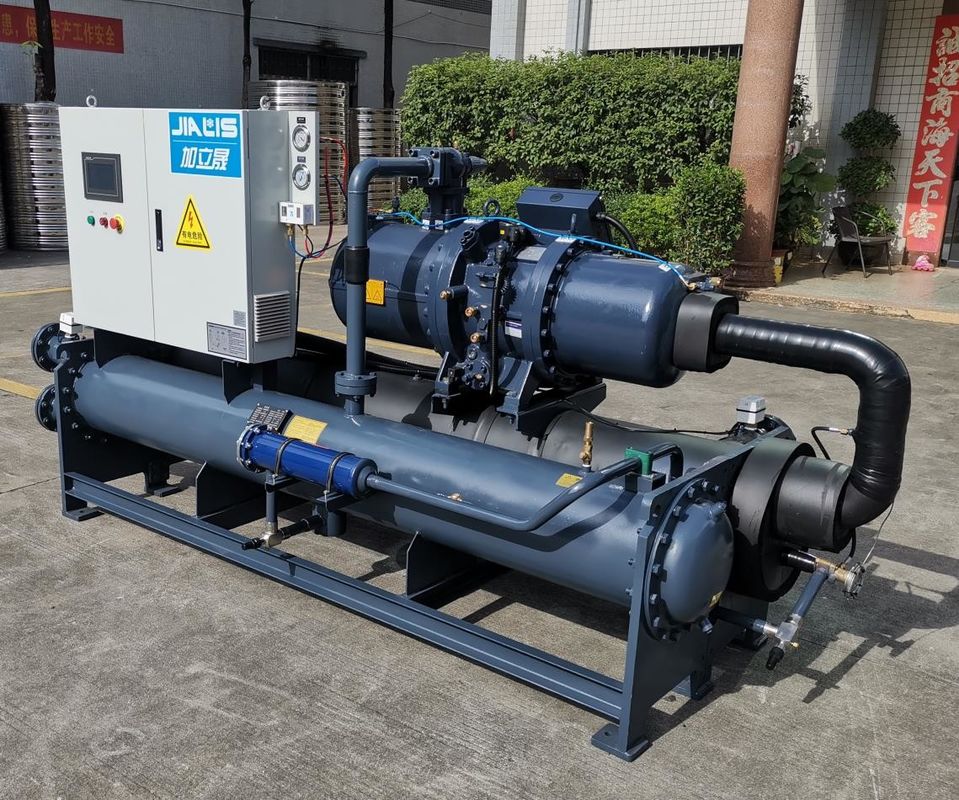

JLSW-115D آلة التبريد بالماء مع التحكم بميكرو معالج PLC
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSW-115D |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 100 وحدة شهريا |
|
معلومات تفصيلية |
|||
| اسم المنتج: | مبرد لولبي مبرد بالماء | درجة حرارة التبريد: | 5 -35 ℃ |
|---|---|---|---|
| نوع الضاغط: | ضاغط لولبي | ماركة ضاغط: | هانبل |
| قدرة التبريد: | 100-1000 كيلو واط | نظام التحكم: | PLC |
| جهاز التحكم: | التحكم في المعالجات الدقيقة | المبخر: | شل وأنبوب |
| مكثف: | شل وأنبوب | مستوى الضوضاء: | ≥75 ديسيبل (أ) |
| การป้องกัน: | الحمل الزائد للضاغط ، ضغط مرتفع / منخفض ، تدفق المياه ، تسلسل المرحلة ، مضاد للتجمد | المبردات: | R22 / R407C / R134A / R410A |
| الجهد: | 380 فولت / 3 نيوتن / 50 هرتز | إمدادات الطاقة: | 380 فولت / 3 نيوتن / 50 هرتز |
| الضمان: | سنة واحدة | ||
| إبراز: | مبرد لولبي مبرد بالماء,جهاز التبريد بالماء بواسطة PLC,آلة التبريد المبردة بميكرو معالج,PLC Water Cooled Screw Chiller,Microprocessor cooling chiller machine |
||
منتوج وصف
JLSW-115D المبردة بالماء المسمار المبرد الكفاءة والموثوقية والمتانة، الخروج السلس
وصف المنتج:
المبرد بالماء هو معدات تبريد شائعة ، والتي تجمع بين ضاغط المسمار وتكنولوجيا تبديد الحرارة بالماء. وهي تتكون أساسا من ضاغط المسمار ، المكثف ،البخار، نظام تدفق المياه التبريد ونظام التحكم.
فيما يلي وصف عام لمبرد المسمار المبرد بالماء:
1ضاغط المسمار:جهاز التبريد المزلق المبرد بالماء يستخدم ضاغط مزق كجهاز ضغط رئيسي.ضاغط المسمار يضغط المبرد من خلال اثنين من الدورات المسمار المتداخلة لزيادة الضغط ودرجة الحرارةضاغطات المسمار عالية الكفاءة وموثوقية ويمكن أن توفر تبريد مستقرة.
2المكثف:المكثف هو الجزء المبرد من المبرد المزلق المبرد بالماء ، والذي يستخدم لإطلاق الحرارة وتبريد المبرد عالي درجة الحرارة والضغط المضغوط من قبل الضاغط.عادة ما يتبنى المكثف بنية الأنابيب والأجنحة، ويتم تبديد المبرد وتبريده بواسطة تدفق المياه الدائرة.
3المبخر:المبرد هو الجزء التبريد من المبرد المزدوج المبرد بالماء، والذي يستخدم لاستيعاب الحرارة الناتجة عن المعدات المبردة أو النظام. في المبرد،المبرد يتغير من سائل إلى غاز، ويمتص الحرارة ويحملها بعيدا، وبالتالي خفض درجة حرارة المعدات أو النظام الذي يتم تبريده.
4نظام تدوير مياه التبريد:المبرد المزدوج بالماء يحافظ على تأثير التبريد من خلال نظام تداول مياه التبريد. مضخة المياه الدائرة تسحب مياه التبريد من المكثف،و بعد مرورها عبر البخار لاستيعاب الحرارة، فإنه يتدفق مرة أخرى إلى المكثف لتبديد الحرارة، وتشكيل دورة.
5نظام التحكم:المبردات المزروعة المبردة بالماء عادة ما تكون مجهزة بأنظمة تحكم متقدمة لمراقبة وتنظيم عملية التبريد. يمكن أن يدرك نظام التحكم ضبط درجة الحرارة،تحكم تدفق والوظائف الأخرى لضمان التشغيل المستقر والأداء الفعال للمبرد.
تجدر الإشارة إلى أن جهاز التبريد المزدوج المبرد بالماء يحتاج إلى نظام إمدادات مياه واستنزاف مستقر لضمان عمله الطبيعي.يمكن أيضًا تجهيز المبردات المزروعة المبردة بالماء بوظائف إضافية، مثل التشغيل المشترك لمجموعات متعددة، وتحسين كفاءة استخدام الطاقة، الخ.
خصائص الإنتاج:
مزايا أجهزة التبريد بالماء:
1كفاءة تبديد الحرارة:جهاز التبريد المزدوج المبرد بالماء ينقل الحرارة إلى مياه التبريد من خلال جهاز تبريد المياه ، ثم يفرز الحرارة من خلال نظام الدورة الدورية لمياه التبريد.بسبب السعة الحرارية الخاصة العالية للمياه، تبريد المياه عادة ما يكون لها كفاءة أكبر في إزالة الحرارة ويمكن أن تزيل الحرارة بشكل أكثر فعالية.
2استقرار النظام:نظام تبريد المياه أكثر استقراراً من نظام تبريد الهواء. يمكن أن يوفر برنامج تبريد المسامير المبرد بالماء درجة حرارة مياه تبريد مستقرة من خلال نظام الدوران المائي،ولا تكون حساسة للتغيرات في درجة حرارة و رطوبة البيئةهذا يجعل الأنظمة المبردة بالماء أكثر ملاءمة للتطبيقات الطويلة والتي يتم التحكم فيها في درجة الحرارة.
3عملية هادئةأجهزة التبريد المزروعة المبردة بالماء هي عموماً أكثر هدوءاً من أجهزة التبريد المبردة بالهواء.تأثير الضوضاء على البيئة الداخلية صغير، وهي مناسبة للأماكن ذات المتطلبات العالية للضوضاء.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالماء يتضمن أساسا أربع عمليات من الضغط والتكثيف والتوسع والتبخر.
1عملية الضغط:تحت تأثير ضاغط المسمار ، يتم ضغط المبرد إلى غاز عالي درجة الحرارة والضغط العالي ، مع امتصاص الحرارة المحيطة.
2عملية التكثيف:يدخل المبرد ذو درجة حرارة عالية وضغط مرتفع إلى المكثف، ومن خلال الاتصال بالماء البارد أو الهواء المحيط به، فإنه ينبعث من الحرارة ويبرد إلى سائل ذو ضغط مرتفع.
3عملية التوسع:المبرد السائل ذو الضغط العالي يدخل البخار من خلال صمام الوقود، ينخفض الضغط فجأة،ويتوسع المبرد السائل إلى مبرد بضغط منخفض بينما يمتص الحرارة المحيطة.
4عملية التبخر:المبرد ذو الضغط المنخفض يدخل المبخر ويمتص الحرارة المحيطة من خلال الاتصال بالماء أو الهواء ويتحول إلى مبرد ذو درجة حرارة منخفضة وضغط منخفضويعود إلى عملية الضغط.
من خلال هذه العملية الدورية ، يمكن لمبرد المسمار المبرد بالماء توفير المياه الباردة إلى المنطقة التي تحتاج إلى التبريد لتحقيق آثار التبريد والإزالة من الرطوبة والحفاظ على الهواء الطازج.في نفس الوقت، سيقوم المبرد المبرد بالماء بإطلاق كمية معينة من الحرارة،الذي يحتاج إلى التبديد من خلال أبراج التبريد أو معدات تبديد الحرارة الأخرى لضمان التشغيل الطبيعي للنظام.
المعلمات التقنية:
| النموذج | JLSW-30D | JLSW-40D | JLSW-50D | JLSW-60D | JLSW-80D | JLSW-100D | JLSW-120D | JLSW-150D | ||
| قدرة التبريد | كيلوواط/ساعة | 100 | 140 | 180 | 200 | 260 | 370 | 430 | 550 | |
| TR | 28.5 | 39.8 | 51.2 | 56.9 | 73.9 | 105.2 | 122.3 | 156.4 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 3N-380V/415 50HZ/60HZ | |||||||||
| ضاغط | النوع | مسامير شبه مغلقة | ||||||||
| القوة | KW | 22 | 30 | 36 | 41 | 56 | 80 | 93 | 118 | |
| التيار الكهربائي | أ | 39 | 51 | 65 | 71 | 95 | 135 | 156 | 198 | |
| مادة تبريد | النوع | R22/R407c | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 16.5 | 22.2 | 27.5 | 33.4 | 44.4 | 55.6 | 66.5 | 82.6 | |
| مُبخر | القشرة والأنبوب | |||||||||
| التدفق | م3/ساعة | 17.2 | 22.4 | 29.3 | 33 | 43.9 | 64.2 | 75.2 | 95.3 | |
| قطرها | بوصة | G2.5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| ضاغط | النوع | القشرة والأنبوب | ||||||||
| التدفق | م3/ساعة | 22.4 | 29.2 | 35.2 | 42.9 | 57.8 | 84.3 | 101.1 | 123.9 | |
| قطرها | بوصة | G2.5" | G3" | G3" | G3" | G3" | G4" | G4" | G4" | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 2200 | 2250 | 2350 | 2450 | 2500 | 2900 | 3000 | 3000 |
| W | ملم | 800 | 800 | 800 | 900 | 900 | 900 | 1500 | 1500 | |
| هـ | ملم | 1500 | 1600 | 1650 | 1750 | 1800 | 1850 | 1500 | 1550 | |
| وزن الوحدة | كيلوغرام | 960 | 990 | 1260 | 1380 | 1520 | 1830 | 2150 | 2580 | |
| النموذج | JLSW-170D | JLSW-200D | JLSW-230D | JLSW-260D | JLSW-280D | JLSW-310D | JLSW-350D | JLSW-400D | ||
| قدرة التبريد | كيلوواط/ساعة | 620 | 710 | 830 | 930 | 1020 | 1130 | 1270 | 1530 | |
| TR | 176.3 | 201.9 | 236 | 264.4 | 290 | 321.3 | 361.1 | 435 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 3N-380V/415 50HZ/60HZ | |||||||||
| ضاغط | النوع | مسامير شبه مغلقة | ||||||||
| القوة | KW | 130 | 150 | 175 | 200 | 225 | 250 | 281 | 325 | |
| التيار الكهربائي | أ | 218 | 253 | 295 | 335 | 390 | 432 | 480 | 553 | |
| مادة تبريد | النوع | R22/R407c | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 93.8 | 111.2 | 126.8 | 144.1 | 155.4 | 170.9 | 193.2 | 220.9 | |
| مُبخر | القشرة والأنبوب | |||||||||
| التدفق | م3/ساعة | 108.6 | 126.3 | 144.9 | 163.8 | 176.4 | 196.5 | 222.4 | 252.6 | |
| قطرها | بوصة | G5" | G5" | G6" | G6" | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | |
| ضاغط | النوع | القشرة والأنبوب | ||||||||
| التدفق | م3/ساعة | 141.1 | 166.2 | 190.9 | 215.8 | 232.4 | 258.6 | 290.8 | 333.2 | |
| قطرها | بوصة | G5" | G5" | G6" | G6" | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | مجموعة الثمانية | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 3600 | 3600 | 3600 | 3650 | 3650 | 3700 | 3700 | 4200 |
| W | ملم | 1500 | 1500 | 1500 | 1600 | 1650 | 1750 | 1750 | 1750 | |
| هـ | ملم | 1650 | 1650 | 1700 | 1700 | 1700 | 1750 | 1800 | 1800 | |
| وزن الوحدة | كيلوغرام | 3050 | 3200 | 3450 | 3780 | 4060 | 4330 | 4600 | 4820 | |
صناعة التطبيق:
جهاز التبريد المزلق المبرد بالماء هو نوع من معدات التبريد المستخدمة على نطاق واسع في المجالات الصناعية والتجارية. وتشمل سيناريوهات تطبيقه الرئيسية:
1التبريد الصناعي:يمكن استخدام أجهزة التبريد المزدوجة المبردة بالماء في مجال التبريد الصناعي ، مثل إنتاج ومعالجة الصناعات الكيميائية والصيدلانية والغذائية والمشروبات وغيرها ،لتبريد أو تبريد المعدات والمواد.
2تكييف الهواء التجاري:يمكن استخدام المبردات المزروعة المبردة بالماء في مجالات تكييف الهواء التجارية ، مثل مراكز التسوق ومباني المكاتب والفنادق وسينما والأماكن الأخرى ، لتوفير خدمات التبريد والتدفئة.
3المجال الطبي:يمكن استخدام أجهزة التبريد المزدوجة المبردة بالماء في المجال الطبي ، مثل التحكم في درجة الحرارة والرطوبة في غرف العمليات في المستشفيات وغرف تخزين الأدوية وأماكن أخرى.
4صناعة التصنيع:يمكن استخدام المبردات المبردة بالماء في مجالات التصنيع ، مثل أشباه الموصلات والإلكترونيات والآلات والصناعات الأخرى ،لتبريد أو تبريد المعدات والمواد أثناء الإنتاج والمعالجة.
باختصار، المبردات المزروعة المبردة بالماء مناسبة لمجموعة متنوعة من سيناريوهات الطلب على التبريد، بما في ذلك التبريد الصناعي، وتكييف الهواء التجاري، والمجالات الطبية،والصناعات التحويلية، توفير خدمات التبريد الفعالة والموثوقة للمستخدمين.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
أي نوع من اتصالات الشبكة مطلوبة للمراقبة عن بعد والتحكم في المبردات المبردة بالماء؟
عادة ما يتطلب المراقبة عن بعد والتحكم في المبردات المبردة بالماء اتصالًا قابلًا للثقة بالشبكة. فيما يلي بعض طرق اتصال الشبكة الشائعة:
1. اتصالات الايثرنت:يمكن توصيل جهاز التبريد المزلق المبرد بالماء بشبكة محلية أو الإنترنت من خلال واجهة Ethernet.غالبا ما تستخدم طريقة الاتصال هذه في بيئات المكاتب أو أنظمة التحكم الصناعية، وله سرعة نقل البيانات العالية والاستقرار.
2اتصال لاسلكي لـ LAN (Wi-Fi):تدعم بعض أجهزة التبريد اتصال Wi-Fi ، والاتصال بالشبكة من خلال نقطة وصول LAN اللاسلكية (مثل جهاز التوجيه).توفر اتصال Wi-Fi مرونة أكبر في البيئات التي تتطلب التنقل أو حيث يصعب توصيل الأسلاك.
3وحدة الاتصالات اللاسلكية:يتم تجهيز بعض أجهزة التبريد المزدوجة المبردة بالماء بوحدة اتصالات لاسلكية مخصصة ، مثل وحدات GSM أو GPRS أو 3G / 4G ،يمكن توصيلها بنظام المراقبة عن بعد عبر شبكة لاسلكيةطريقة الاتصال هذه مناسبة للمناطق النائية أو النائية، أو الأماكن التي لا توجد فيها اتصال شبكة مستقر.
4اتصال شبكة مخصص:في بعض الحالات، يمكن استخدام اتصال شبكة مخصص، مثل شبكة خاصة افتراضية (VPN) أو خط مخصص، لضمان الأمن والاستقرار.عادة ما تستخدم طريقة الاتصال هذه في البيئات ذات متطلبات أمنية عالية للشبكة، مثل أنظمة التحكم الصناعية أو مراكز البيانات الحساسة.
بغض النظر عن نوع طريقة الاتصال بالشبكة المستخدمة ، عادة ما تحتاج وظائف المراقبة والتحكم عن بعد إلى دعم بروتوكولات الشبكة والبرمجيات المقابلة.هذه البروتوكولات والبرمجيات يمكن أن توفر وظائف مثل مراقبة في الوقت الحقيقي، التشغيل عن بعد، وإشعار الإنذار، بحيث يمكن للمستخدمين مراقبة عن بعد والتحكم في حالة تشغيل وبارامترات المبرد المزلق المبرد بالماء.عند تكوين وظائف المراقبة والتحكم عن بعد، يجب أن تختار طريقة اتصال شبكة مناسبة بناء على الاحتياجات الفعلية وظروف الشبكة، وضمان موثوقية وأمن اتصال الشبكة.
