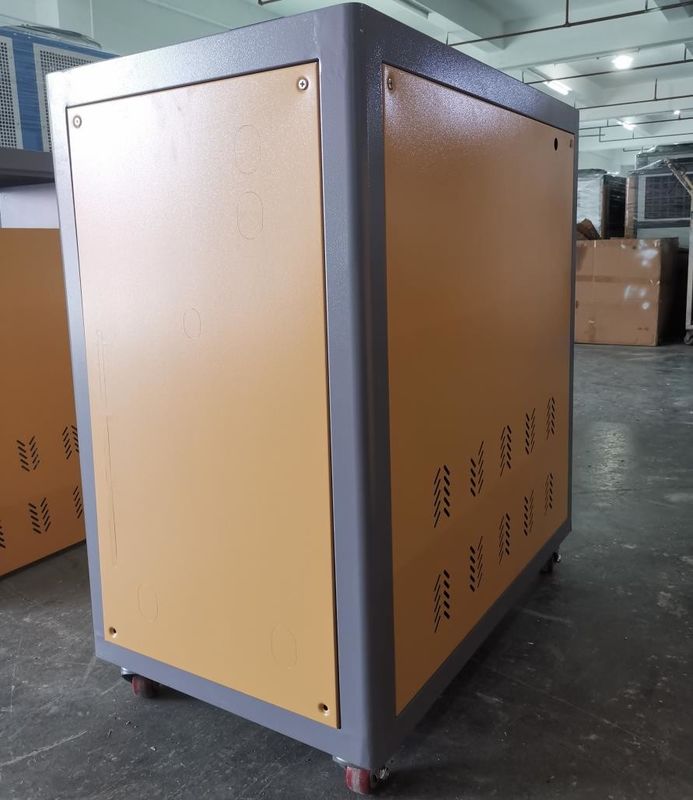

JLSS-5HP الصناعية ليزر المبرد ليزر ثاني أكسيد الكربون ليزر ثنائي الألياف ليزر
تفاصيل المنتج:
| مكان المنشأ: | دونغقوان الصين |
| اسم العلامة التجارية: | JIALIS |
| إصدار الشهادات: | CE/ISO9001 |
| رقم الموديل: | JLSS-5HP |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Discuss |
| تفاصيل التغليف: | صندوق خشبي من الخشب الرقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 500 وحدة شهريا |
|
معلومات تفصيلية |
|||
| نوع الضاغط: | التمرير / المكبس | وضع التحكم: | تشغيل/إيقاف/PID |
|---|---|---|---|
| قدرة التبريد: | 3-30 كيلو واط | طريقة التبريد: | مبرد بالهواء / مبرد بالماء |
| أبعاد: | مخصصة | مستوى الضوضاء: | ≤55 ديسيبل (أ) |
| إمدادات الطاقة: | 220 فولت / 380 فولت / 50 هرتز / 60 هرتز | اسم المنتج: | مبرد مياه ليزر |
| وظيفة الحماية: | ضغط مرتفع/منخفض/حمل زائد/تدفق/انخفاض مستوى الماء/درجة حرارة عالية | ضغط المضخة: | 0.03 ميجا باسكال-0.8 ميجا باسكال |
| المبردات: | R22 / R134a / R407c / R410a | نطاق التحكم في درجة الحرارة: | 5 -35 ℃ |
| استقرار درجة الحرارة: | ± 0.5 ℃ | الضمان: | سنة واحدة |
| إبراز: | جهاز التبريد بالليزر الصناعي JLSS-5HP,ليزر الصناعة لبرودة الكربون,ليزر الصناعية المبرد ليزر الديود,Industrial Laser Chiller CO2 Laser,Industrial Laser Chiller Diode Laser |
||
منتوج وصف
JLSS-5HP التبريد بالماء ليزر صغير ليزر ثاني أكسيد الكربون، ليزر الحالة الصلبة، ليزر الديود، ليزر الألياف
وصف المنتج:
جهاز التبريد بالليزر الصغير المبرد بالماء هو جهاز يستخدم لتبريد معدات الليزر. يقوم بتبديد الحرارة الناتجة عن الليزر من خلال تبريد الماء لضمان التشغيل المستقر للليزر.
عادةً ما يتكون جهاز التبريد بالليزر الصغير المبرد بالماء من المكونات التالية:
1وحدة التبريد بالماء:بما في ذلك مضخات المياه ومبادلات الحرارة ومراوح التبريد والمكونات الأخرىتستخدم لتوصيل الحرارة الناتجة عن الليزر إلى الماء وتبديد الحرارة إلى الهواء من خلال المبادل الحراري.
2خزان الماء:حاوية تستخدم لتخزين مياه التبريد، عادة مع قدرة معينة ووظيفة مراقبة مستوى مياه التبريد.
3أنابيب مياه التبريد:نقل مياه التبريد من خزان المياه إلى مكون التبريد في الليزر ، وتفريغ الماء الساخن من الليزر لتشكيل دورة تبريد مغلقة.
4نظام التحكم:تستخدم لمراقبة وتحكم في تشغيل الوحدات المبردة بالماء، بما في ذلك أجهزة استشعار درجة الحرارة، وأجهزة استشعار مستوى المياه، وتحكم المروحة، الخ.
أجهزة التبريد بالليزر الصغيرة التي يتم تبريدها بالماء عادة ما تكون أصغر حجماً وتكون مناسبة للتطبيقات التي تكون فيها قوة الليزر أقل أو الحجم أصغر.وظيفتها الرئيسية هي الحفاظ على درجة حرارة الليزر ضمن نطاق آمن لمنع تلف المعدات أو تدهور الأداء الناجم عن ارتفاع درجة حرارة.
تجدر الإشارة إلى أن النماذج والعلامات التجارية المختلفة لمبردات الليزر الصغيرة المبردة بالماء قد تكون لها اختلافات في الأداء والمواصفات،وينبغي تقييم الاختيار المحدد على أساس الاحتياجات الفعلية ومتطلبات معدات الليزر.
خصائص الإنتاج:
المبردات الليزر الصغيرة لها الخصائص التالية:
1الحجم المدمج:مقارنةً بمبردات الليزر الكبيرة، تكون مبردات الليزر الصغيرة أصغر حجماً وتحتل مساحة أقل. فهي مناسبة للاستخدام في مساحات محدودة وسهلة النقل والتركيب.
2خفيف الوزن و محمول:عادةً ما تتبنى أجهزة التبريد بالليزر الصغيرة تصاميم خفيفة الوزن وخفيفة الوزن نسبياً، مما يجعلها سهلة الحمل والنقل. فهي مناسبة للمناسبات التي تتطلب نقلها بشكل متكرر.
3تأثير إبعاد الحرارة العالي:على الرغم من أنه جهاز صغير ، إلا أن مبردات الليزر الصغيرة عادة ما تكون لديها قدرات فعالة لتبديد الحرارة ،والتي يمكن أن تبعد الحرارة التي يولدها الليزر بكفاءة وتحافظ على التشغيل المستقر للليزر.
4كفاءة طاقة عالية:عادة ما تستخدم أجهزة التبريد بالليزر الصغيرة تقنية التبريد المتقدمة وتصميم توفير الطاقة ، ولديها نسبة كفاءة طاقة عالية ، ويمكن أن تقلل من استهلاك الطاقة مع الحفاظ على تأثيرات التبريد.
5التحكم بسهولةالمبردات الليزر الصغيرة عادة ما تكون مجهزة بواجهة تحكم بسيطة وسهلة الاستخدام، والتي من السهل تشغيلها.يمكن للمستخدمين بسهولة تعيين وتعديل معايير التبريد ومراقبة حالة تشغيل المعدات.
6ضوضاء منخفضةتطبق أجهزة التبريد بالليزر الصغيرة في الغالب تصميمًا صامتًا للحد من توليد الضوضاء والحد من التدخل في بيئة العمل والمستخدمين.
من المهم أن نلاحظ أن العلامات التجارية والنماذج المختلفة لمبردات الليزر الصغيرة قد تكون لها اختلافات في الخصائص والوظائف.يمكنك النظر بشكل شامل عوامل مختلفة على أساس الاحتياجات الفعلية ومتطلبات معدات الليزر، واختيار نموذج مناسب وعلامة تجارية.
مبدأ العمل:
مبدأ عمل جهاز التبريد المبرد بالماء هو ضغط غاز التبريد منخفض درجة الحرارة ومنخفض الضغط إلى غاز ذو درجة حرارة عالية وضغط مرتفع من خلال الضاغط.ومن ثم تشع الغاز عالي الحرارة والضغط العالي من خلال المكثف لتكثيفه إلى سائل عالي الضغط، ومن ثم تمرير صمام التوسع لجعل السائل ذو الضغط العالي.
في جهاز التبريد المبرد بالماء ، يتم استخدام الماء كوسيلة تبريد ، ويتم توصيله بمعدات التبريد من خلال أنابيب المياه ،والغاز المبرد بعد تبديد الحرارة يمتص الحرارة ويحولها إلى غاز منخفض درجة الحرارة ومنخفض الضغط، وبالتالي تحقيق التبريد.
|
1 ضاغط |
5 مُبخر |
9 جهاز استشعار درجة الحرارة |
13 صمام الإبحار |
|
2 مكثف |
6 صمام الكرة |
10 خزان الماء |
14 جهاز التحكم في الجهد المنخفض |
|
3 مجفف المرشح |
7 مفتاح مكافحة التجمد |
11 مقياس ضغط مضخة الماء |
15 جهاز التحكم بالجهد العالي |
|
4 صمام التوسع |
8 مفتاح العائمة |
12 مضخة الماء |
16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | JLSS-5HP | JLSS-10HP | JLSS-15HP | JLSS-20HP | JLSS-25HP | JLSS-30HP | JLSS-40HP | JLSS-50HP | ||
| قدرة التبريد | كيلوواط/ساعة | 16.2 | 32.5 | 48.7 | 64.2 | 81.2 | 97.4 | 130.3 | 163.4 | |
| كيلورات/ساعة | 14,200 | 28,400 | 42,600 | 56,800 | 71,000 | 85,200 | 113,600 | 142,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 4.17 | 8.25 | 12.75 | 18.2 | 20.95 | 26.5 | 35.6 | 43.2 | |
| ضاغط | النوع | النوع المتحرك الهرماتي أو المكبس | ||||||||
| القوة | KW | 3.75 | 7.5 | 11.25 | 15.0 | 18.75 | 22.5 | 30.0 | 37.5 | |
| مضخة الدورة | القوة | KW | 0.75 | 1.5 | 1.5 | 2.25 | 2.25 | 3.75 | 3.75 | 3.75 |
| الرأس | م | 22 | 21.5 | 21.5 | 23 | 23 | 23 | 25 | 25 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع الموازي للكشف عن درجة الحرارة | |||||||||
| حجم التعبئة | كيلوغرام | 2.6 | 5.2 | 7.8 | 10.4 | 13.0 | 15.6 | 20.8 | 26.0 | |
| مُبخر | التدفق | م3/ساعة | 2.75 | 5.47 | 8.62 | 11.55 | 14.03 | 17.06 | 22.19 | 26.48 |
| قدرة المياه | م3 | 0.058 | 0.150 | 0.285 | 0.300 | 0.380 | 0.380 | 0.560 | 0.560 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| ضاغط | النوع | م3/ساعة | نوع الغلاف والأنابيب النحاسي الفعال | |||||||
| التدفق | م3/ساعة | 3.42 | 6.85 | 10.78 | 14.44 | 17.54 | 21.32 | 27.74 | 33.09 | |
| قطرها | بوصة | 1" | 1.5" | 2" | 2.5" | 2.5" | 3" | 3" | 3" | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط ، واقي ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائي ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 850 | 1300 | 1600 | 1600 | 1600 | 1800 | 2400 | 2400 |
| W | ملم | 480 | 610 | 700 | 730 | 730 | 760 | 1000 | 1000 | |
| هـ | ملم | 980 | 1260 | 1400 | 1500 | 1500 | 1600 | 1750 | 1750 | |
| وزن الوحدة | كيلوغرام | 60 | 150 | 400 | 440 | 690 | 760 | 850 | 1000 | |
صناعة التطبيق:
تتطلب العديد من معدات الليزر استخدام مبرد للحفاظ على استقرار درجة حرارة تشغيلها. فيما يلي بعض معدات الليزر الشائعة التي تتطلب استخدام المبردات:
1ليزر ثاني أكسيد الكربون:ليزر ثاني أكسيد الكربون يولد الكثير من الحرارة أثناء التشغيل ويحتاج إلى التبديد من خلال نظام التبريد.غالبًا ما تستخدم المبردات لتوفير مياه التبريد لليزر CO2 للحفاظ على درجة حرارة أنبوب الليزر والمكونات الحرجة الأخرى مستقرة.
2ليزر صلبالليزر الصلب، مثل ليزر Nd: YAG و Ti: ليزر الزعفرة، يحتاج أيضًا إلى نظام تبريد للسيطرة على درجة حرارة تشغيله.يمكن استخدام المبردات لتوفير التبريد لبلورات الليزر الصلبة أو وسائط الليزر للحفاظ على استقرار وأداء إنتاج الليزر.
3ليزر الديود:الليزر الديودية هي نوع شائع من الليزر التي تتطلب عادة التبريد للحفاظ على درجة حرارة تشغيلها.يمكن استخدام أجهزة التبريد لتبريد صفوف ثنائيات الليزر من الليزر الثنائيات لمنع ارتفاع درجة حرارة وتدهور الأداء.
4ليزر الأليافكما أن الليزر المصنوع من الألياف ينتج كمية معينة من الحرارة أثناء عمله ويجب تبريده للحفاظ على درجة حرارة عمل ثابتة.بعض الليزر الألياف تستخدم المبرد كنظام تبريد للسيطرة على درجة الحرارة عن طريق تبريد الألياف والمكونات الأخرى من الليزر.
هذه ليست سوى بعض أنواع معدات الليزر الشائعة التي تتطلب مكيفات للتبريد. قد يكون لدى نماذج ومصنعي معدات الليزر المحددة متطلبات وإرشادات مختلفة.لذلك عند شراء واستخدام معدات الليزر، من الأفضل الرجوع إلى دليل الإرشادات والتوصيات المصنعة لتحديد ما إذا كان المبرد مطلوبًا وكيفية تكوين نظام التبريد واستخدامه بشكل صحيح.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الدوائية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
هل يمكنك أن تخبرني كيفية تكوين واستخدام نظام التبريد بشكل صحيح؟
عند تكوين واستخدام نظام التبريد ، فيما يلي بعض المبادئ التوجيهية العامة:
1فهم متطلبات تبريد معدات الليزر الخاصة بك:أولاً، اقرأ بعناية دليل تعليمات معدات الليزر وإرشادات الشركة المصنعة لفهم متطلبات وتوصيات التبريد للمعدات.معدات الليزر المختلفة قد تكون متطلبات درجة حرارة وتدفق مختلفة، والتي تحتاج إلى تكوينها وفقا لمواصفات ومتطلبات المعدات.
2اختر جهاز تبريد مناسب:اختيار جهاز تبريد مناسب لمعدات الليزر. يجب أن تكون قدرة التبريد قادرة على تلبية توليد الحرارة لمعدات الليزر.حدد الطاقة والقدرة على التبريد من المبرد مع مراعاة الطاقةيجب التأكد من أن جهاز التبريد يمكنه توفير نطاق كاف لتحكم تدفق ودرجة الحرارة.
3. تثبيت نظام التبريد:قم بتثبيت نظام التبريد بشكل صحيح وفقًا لمتطلبات معدات الليزر ومبرد.تأكد من أن مدخل مياه التبريد ومخرج تتوافق مع واجهة التبريد من معدات الليزرتأكد من أن الاتصال بين جهاز التبريد ومعدات الليزر ثابت وموثوق به ، وتجنب تسرب المياه وتسربها.
4تحكم درجة حرارة وسرعة تدفق مياه التبريد:تحكم درجة حرارة مياه التبريد ومعدل تدفقها وفقًا لمتطلبات معدات الليزر.المبردات عادة ما تكون مجهزة بنظام التحكم في درجة الحرارة التي يمكن تعيين نطاق درجة حرارة مياه التبريدتأكد من أن درجة حرارة مياه التبريد ضمن النطاق المحدد للحفاظ على درجة حرارة عمل ثابتة لمعدات الليزر.ضمان أن تدفق مياه التبريد كاف لتبريد الليزر والمكونات الحرجة الأخرى بفعالية.
5صيانة ونظافة منتظمة:فحص منتظم وصيانة نظام التبريد لضمان تشغيله الطبيعي وتبديد الحرارة بكفاءة.تنظيف الغبار والقذارة من أسطح المبردات ومبادلات الحرارة للحفاظ على فعالية التبريدتحقق من أنابيب و اتصالات التسرب و إصلاحها على الفور
6مراقبة وتسجيل:يجب مراقبة حالة تشغيل نظام التبريد بانتظام، بما في ذلك درجة حرارة مياه التبريد وتدفقها وضغطها وبارامترات أخرى.سجل تشغيل نظام التبريد بحيث يمكن تحديد المشاكل المحتملة وحلها بسرعة.
هذه هي المبادئ التوجيهية العامة لتكوين واستخدام نظام التبريد. قد تختلف الخطوات والمتطلبات المحددة اعتمادا على نموذج معدات الليزر والمبرد، ومبادئ توجيهية الشركة المصنعة،وبيئة التطبيق الفعليةلذلك،يوصى بالرجوع إلى الوثائق ذات الصلة لمعدات الليزر والمبرد واتباع توصيات ومبادئ توجيهية الشركة المصنعة عند تكوين واستخدام نظام التبريد..
